图片仅供参考,产品以实物为准
同惠TH2281B 高频数字毫伏/功率表产品详细规格
■测量频率范围: 9kHz-3000MHz (同轴检波器)
9kHz- 1200MHz (探头)
测量电压范围: 1mV-10V
■测量功率范围:-47dBm-3SdBm、 20nW-2W (50Q2负载)
■优良的频率响应和电压驻波系数 (VSUR)
■测量显示功能: 4%位双读数的清晰VFD显示
主显示一种读数,副显示可滚动调出其他读数
值: mV、V、W、dB、 dBV、dBmV、dBμV、Vp-p
相对值: dB、 %、 Max/Min、Comp
自动量程和手动量程转换功能。
具有自动调零功能。

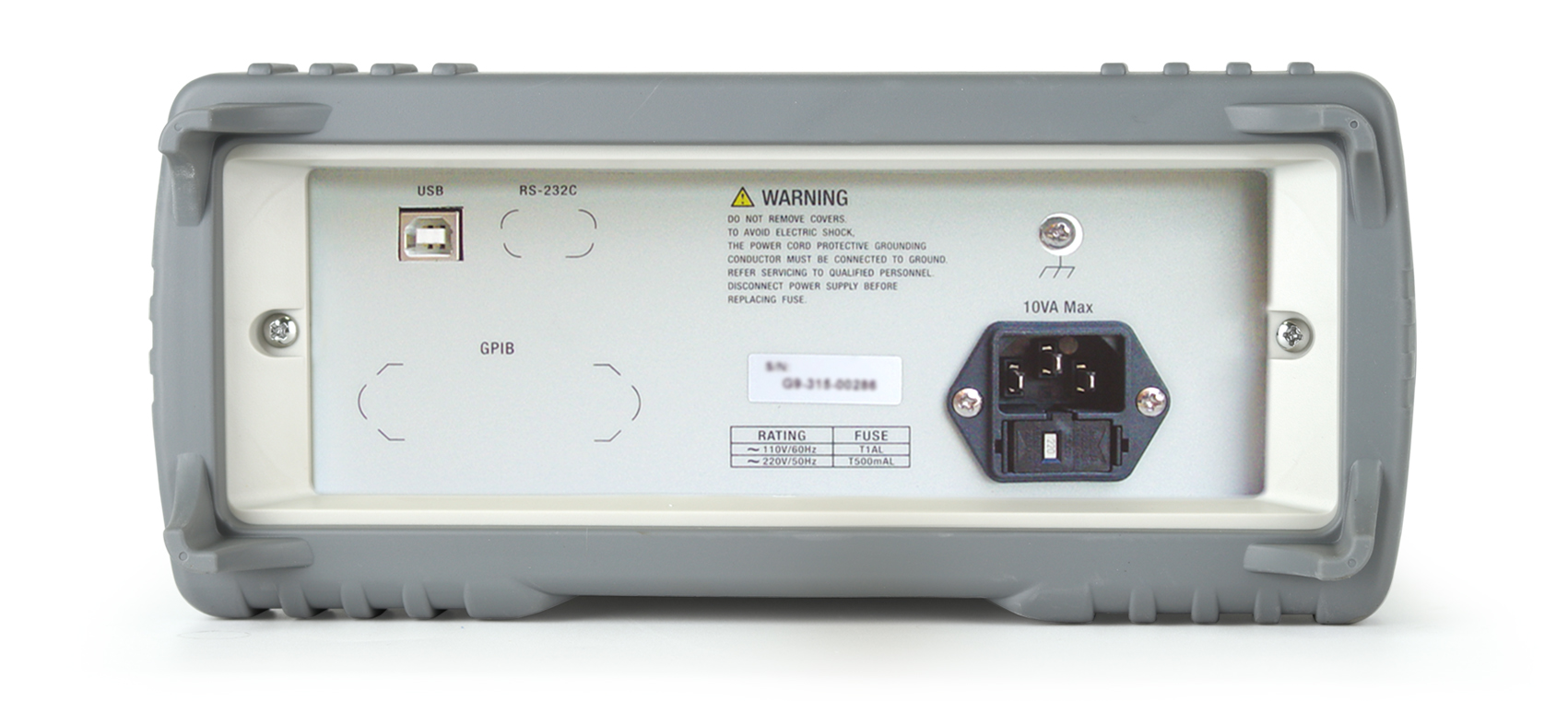

■标配USB_ DEV接口，选配GPIB与RS232C接口
■ 软件菜单设置:测量dB、%、Max /Min、Comp参考值设置
接口功能设置: GPIB、 RS232C
■ TH2281系列高频数字毫伏/功率表，其测试频率范围覆盖了9kHz~3GHz，从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。其装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具，因而在工厂、研究部门、和学校都有广泛的应用。
|
型号 |
TH2281B |
|
输入配置 |
射频探头，50Ω同轴三通，NJ型50Ω标准负载（一个） |
|
接口 |
标配USB_DEV接口，选配GPIB与RS232C接口 |
|
基本准确度 |
读数值的±2% |
|
输入阻抗 |
低频时探头输入阻抗≥100kΩ，插入50Ω负载同轴三通测量电压和功率。 |
|
测量电压和功率量程 |
3.8mV、 38mV、 380mV、3.8V、10V |
|
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm |
|
|
过载电压 |
AC≤15Vrms DC≤50V |
|
频率响应误差 |
9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%) |
|
驻波系数（VSWR） |
9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
