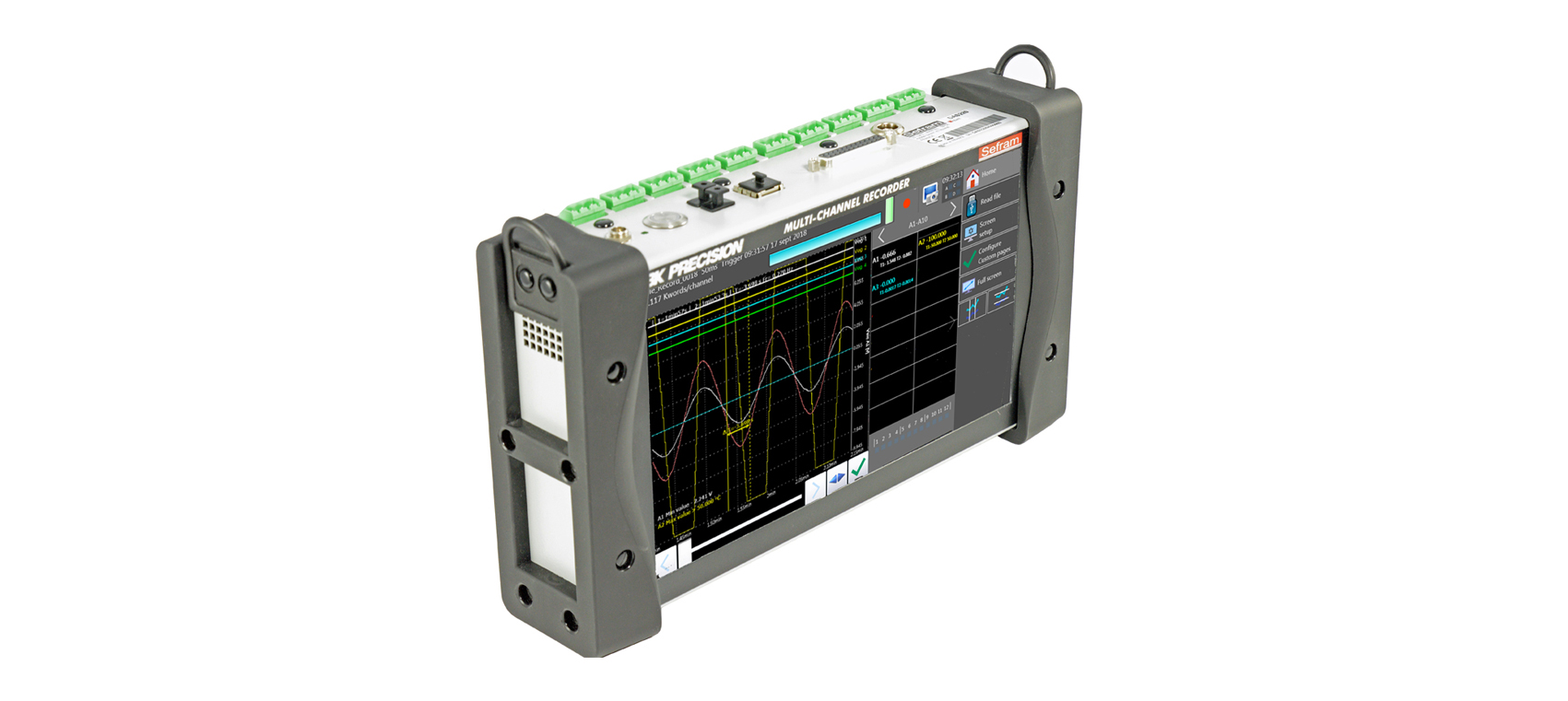

同惠DAS220 多通道手持式数据记录仪产品详细规格
■ 多通道手持数据记录仪
新一代的DAS 220记录仪旨在测试您在过程中需要记录的参数：电压测试传感器测试（0-10V）,温度测试（热电偶，PT100-PT1000）,电流测试（选装分流器）电阻测试，计数，频率。您可以直观地观察测试结果（图形和数值）以及在记录仪内部或USB存储测试结果，您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理
■ 人性化界面
DAS220带有10”触摸屏：用户界面非常互动。图标和符号使浏览非常简单且省时 。
■ DAS220在过程测试领域是一款非常通用的记录仪:
- 多通道温度监测和记录
- 0-10V 传感器监测和记录
- 电压测试
- 脉冲计数
|
技术指标 |
|
|
通道数： |
10通道 |
|
输入指标 |
|
|
直流电压 |
|
|
量程： |
1mV(±0.5Mv)到200V(±100V) |
|
输入电压： |
直流100V |
|
精度： |
满刻度的0.1%，±10μV |
|
温度带热电偶 |
|
|
传感器 |
范围 |
|
Couple J |
-210°C - 1200°C |
|
Couple K |
-250°C - 1370°C |
|
Couple T |
-200°C - 400°C |
|
Couple S |
-50°C - 1760°C |
|
Couple B |
200°C - 1820°C |
|
Couple E |
-250°C - 1000°C |
|
Couple N |
-250°C - 1300°C |
|
Couple C |
0°C - 2320°C |
|
Couple L |
-200°C - 900°C |
|
精度 冷端温度补偿±1.25% |
|
|
温度带PT100-PT1000 |
|
|
电流： |
1mA(Pt100)& 100μA (Pt1000) |
|
量程： |
-200°C到 850°C |
|
测试： |
2线，3线 |
|
精度（20°C）： |
0.3°C±读数的0.1% |
|
2线补偿电阻： |
30Ω |
|
3线补偿电阻： |
50Ω |
|
电阻 |
|
|
量程： |
1kΩ 10Kω |
|
精度： |
1Ω（量程1kΩ）和10Ω（10kΩ） |
|
获取-采样 |
|
|
分辨率： |
16位 |
|
获取系统： |
扫描，每通道采样 |
|
采样率： |
1ms to 20mn V ＞50mV 2ms to 20mn V ≤50mV, 热电偶 & Pt100-Pt1000 |
|
触发: |
日期，延迟，阙值，阙值组合（和/或） 逻辑通道的文字（和，或，斜率， 电平） |
|
预触发: |
从0-100k可变采样 |
|
额外I/O |
|
|
逻辑通道 |
|
|
数量： |
12 |
|
允许电压： |
24V Cat I |
|
输入阻抗： |
4.7kΩ |
|
采样率： |
1ms |
|
逻辑功能输入 |
|
|
通道数量： |
4（K1-K4） |
|
允许电压： |
24V Cat I |
|
采样率： |
1ms |
|
脉冲计数： |
0-10000000 |
|
频率测试： |
1Hz到10kHz |
|
报警（输出） |
|
|
数量： |
4种报警（A,B,C,D） |
|
输出电平： |
0-5V |
|
配有： |
100/240V主适配器，说明书（CDROM）, 1个25芯的公头 连接器，stylus,抹布，螺丝刀 |
|
需要DAS220带电池： |
DAS220 BAT |
|
内部存储 |
|
|
内部闪存驱动器： |
小32GB |
|
文件大小: |
2GB |
|
接口 |
|
|
USB: |
2个A型USB |
|
以太网: |
10/100 带RJ45的双绞线 |
|
Wifi: |
选装USB适配器 |
|
一般规格 |
|
|
显示 |
10寸TFTLCD触摸屏，背光，1024*600 |
|
电源 |
10V/4A，带主适配器（100/240VAC） |
|
电池 |
出厂选配，不可拆卸，锂电池 |
|
电池待机 |
待机模式15小时，非待机模式10小时 |
|
工作温度 |
0 °C -40°C，80% RH(无冷凝) |
|
存储温度 |
-20°C - 60°C |
|
尺寸 |
210*295*105mm |
|
重量 |
2.5kg |
|
安全 |
CAT I 100V,符合IEC61010-1 |
|
保修期 |
2年 |
|
选型指南 |
DAS220 |
DAS220BAT |
|
10个模拟多通道 |
• |
• |
|
12逻辑通道输入 |
• |
• |
|
内部电池 (8h 待机) |
- |
• |
|
WiFi接口 (USB 连网) |
选件 |
选件 |
|
选配附件 |
|
|
坚固手提箱 |
P/N:902408000 |
|
Wifi(USBA适配器) |
P/N:902402000 |
|
12个隔离逻辑通 |
P/N:984405500 |
|
逻辑通道软线 |
P/N:902407000 |
|
4-20Ma/50欧姆分流 |
P/N:902406500 |
|
19寸上机 |
P/N:902209000 |
|
DIN机 |
P/N:902201000 |
