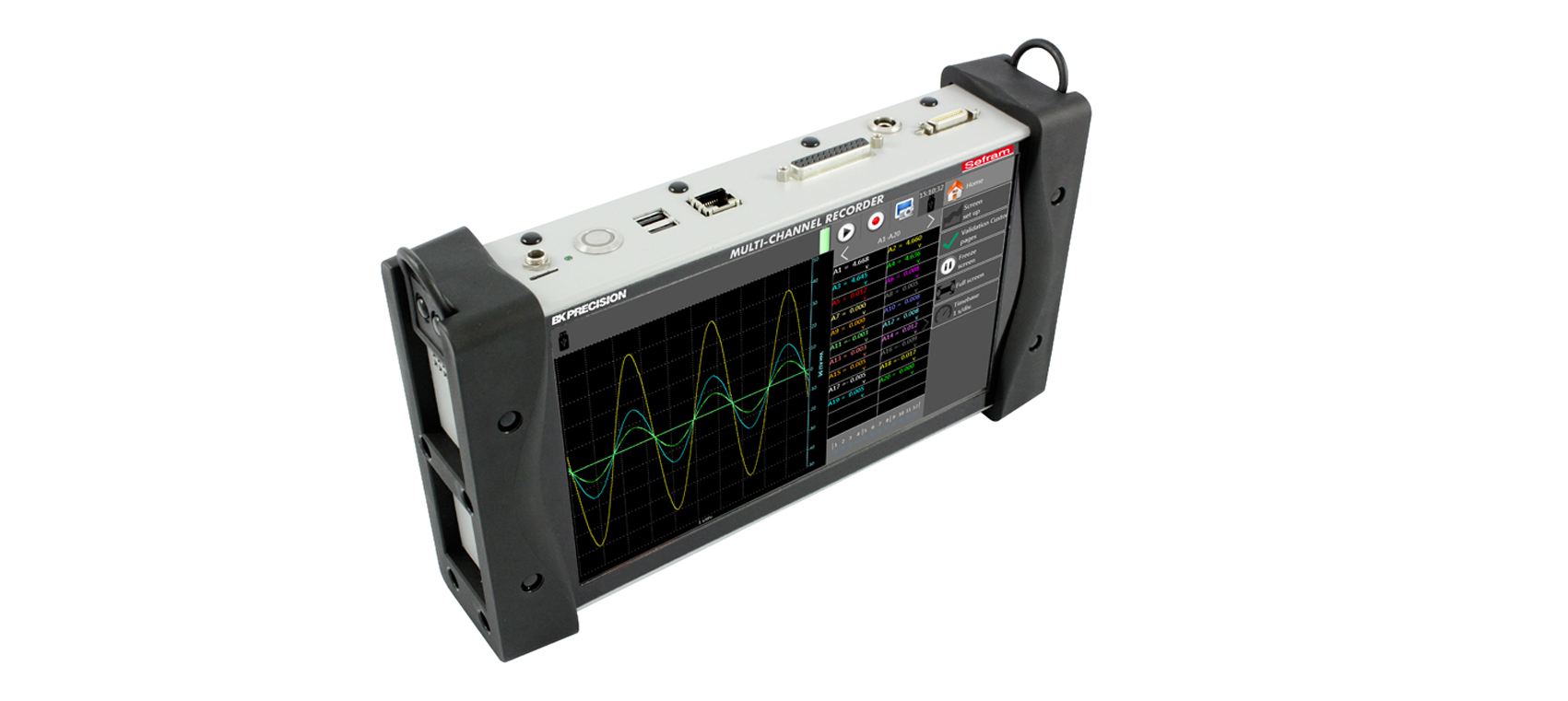

■ 多通道手持数据记录仪
新一代的DAS 220记录仪旨在测试您在过程中需要记录的参数:电压测试传感器测试(0-10V),温度测试(热电偶,PT100-PT1000),电流测试(选装分流器)电阻测试,计数,频率。您可以直观地观察测试结果(图形和数值)以及在记录仪内部或USB存储测试结果,您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理
■ 人性化界面
DAS220带有10”触摸屏:用户界面非常互动。图标和符号使浏览非常简单且省时 。
■ DAS220在过程测试领域是一款非常通用的记录仪:
- 多通道温度监测和记录
- 0-10V 传感器监测和记录
- 电压测试
- 脉冲计数
技术指标 |
|
通道数: |
20通道,可通过选装20通道模块扩展到200 |
输入指标 |
|
直流电压 |
|
量程: |
1mV(±0.5Mv)到200V(±100V) |
输入电压: |
直流100V |
精度: |
满刻度的0.1%,±10μV |
温度带热电偶 |
|
传感器 |
范围 |
Couple J |
-210°C - 1200°C |
Couple K |
-250°C - 1370°C |
Couple T |
-200°C - 400°C |
Couple S |
-50°C - 1760°C |
Couple B |
200°C - 1820°C |
Couple E |
-250°C - 1000°C |
Couple N |
-250°C - 1300°C |
Couple C |
0°C - 2320°C |
Couple L |
-200°C - 900°C |
精度 冷端温度补偿±1.25% |
|
温度带PT100-PT1000 |
|
电流: |
1mA(Pt100)& 100μA (Pt1000) |
量程: |
-200°C到 850°C |
测试: |
2线,3线 |
精度(20°C): |
0.3°C±读数的0.1% |
2线补偿电阻: |
30Ω |
3线补偿电阻: |
50Ω |
电阻 |
|
量程: |
1kΩ 10Kω |
精度: |
1Ω(量程1kΩ)和10Ω(10kΩ) |
获取-采样 |
|
分辨率: |
16位 |
获取系统: |
扫描,每通道采样 |
采样率: |
1ms to 20mn V >50mV 2ms to 20mn V ≤50mV, 热电偶 & Pt100-Pt1000 |
触发: |
日期,延迟,阙值,阙值组合(和/或) 逻辑通道的文字(和,或,斜率,电平) |
预触发: |
从0-100k可变采样 |
额外I/O |
|
逻辑通道 |
|
数量: |
12 |
允许电压: |
24V Cat I |
输入阻抗: |
4.7kΩ |
采样率: |
1ms |
逻辑功能输入 |
|
通道数量: |
4(K1-K4) |
允许电压: |
24V Cat I |
采样率: |
1ms |
脉冲计数: |
0-10000000 |
频率测试: |
1Hz到10kHz |
报警(输出) |
|
数量: |
4种报警(A,B,C,D) |
输出电平: |
0-5V |
配有: |
100/240V主适配器,说明书(CD-ROM),1个25芯的公头与测试模块连 接的线缆(70cm),一个带连接器头的测试模块(20通道),还包括 stylus,抹布,螺丝刀 |
内部存储 |
|
内部闪存驱动器: |
小32GB |
文件大小: |
2GB |
接口 |
|
USB: |
2个A型USB |
以太网: |
10/100 带RJ45的双绞线 |
Wifi: |
选装USB适配器 |
一般规格 |
|
显示 |
10寸TFTLCD触摸屏,背光,1024*600 |
电源 |
10V/4A,带主适配器(100/240VAC) |
电池 |
出厂选配,不可拆卸,锂电池 |
电池待机 |
待机模式15小时,非待机模式10小时 |
工作温度 |
0 °C -40°C,80% RH(无冷凝) |
存储温度 |
-20°C - 60°C |
尺寸 |
66*298*176mm |
重量 |
1.5kg |
安全 |
CAT I 100V,符合IEC61010-1 |
保修期 |
2年 |
选型指南 |
DAS240 |
DAS240BAT |
20个模拟多通道 |
• |
• |
12逻辑通道输入 |
• |
• |
内部电池 (15h 待机) |
- |
• |
20个通道模块 |
选件 |
选件 |
WiFi接口 (USB 连网) |
选件 |
选件 |
选配附件 |
|
20通道模块 |
P/N:902401000 |
坚固的手提箱 |
P/N:902408000 |
wifi选项(USB适配器) |
P/N:902402000 |
12个隔离逻辑通道板 |
P/N:984405500 |
逻辑通道插入线 |
P/N:902407000 |
4-20Ma/50欧姆分流 |
P/N:902406500 |
19寸机架 |
P/N:902409000 |
