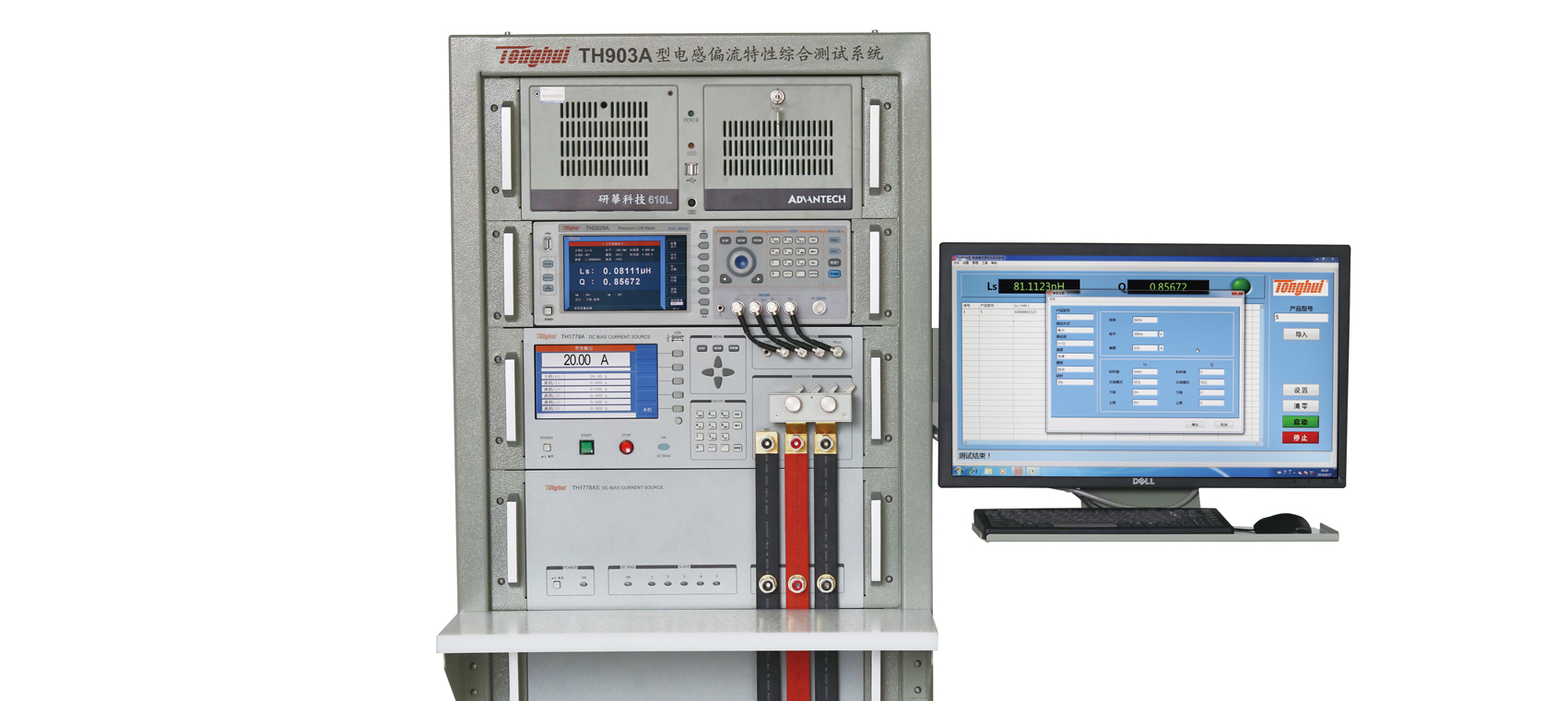

同惠TH903A 电感偏流特性综合测试系统产品详细规格
Windows操作环境一体化程控操作
系统稳定度高,频率响应2MHz
灵活的可裁剪性及可扩展性
极精细的电流步进(0-120A电流范围)
单一-电流、步进扫描、图形化扫描三种电流输出方式
实时操作有参数及设置，直接在软件界面存储和调用
图形化操作,中英文界面
提供数据库、Excel、 Txt三种格式文件存储
■ 电感器/电抗器直流特性分析
■ 铁芯/铁氧体材料饱和特性分析
■ 其他材料的直流特性分析
|
型号 |
TH903A |
||||
|
显示 |
LCR显示屏+电脑显示器 |
||||
|
支持测量频率 |
0Hz-2MHz |
||||
|
电流范围 |
0A-120A：一台TH1778/TH1778A主机，1-5台TH1778S/TH1778AS从机自由匹配,主从机均为20A |
||||
|
组合方式 |
LCR型号 |
TH2829A |
TH2829B |
TH2829C |
|
|
频率范围 |
20Hz - 300kHz |
20Hz - 500kHz |
20Hz - 1MHz |
||
|
偏置电流源 |
TH1778A或TH1778AS |
||||
|
电流范围 |
20A1台，多可叠加5台 |
||||
|
工控机系统 |
工控机、液晶显示器、键盘、鼠标、上位机软件、19英寸标准机柜 |
||||
|
显示方式 |
单点、列表、图形扫描、多频率点电流扫描曲线 |
||||
|
数据存储 |
测试文件，波形图片，波形数据，数据（EXCEL、TXT、数据库） |
||||
|
电流加载方式 |
上位机控制+实体按键+脚控开关 |
||||
|
电流步进 |
1.000A - 5.000A |
25mA |
|||
|
扫描调整时间 |
1.000A - 5.000A |
10ms-3600s |
|||
|
扫描调整小步进 |
1.000A - 5.000A |
25mA |
|||
|
输出电压 |
10V |
||||
|
允许直流电阻 |
Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
||||
|
允许电感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
||||
|
连续加载电流时间 |
2-3h，不间断输出 |
||||
