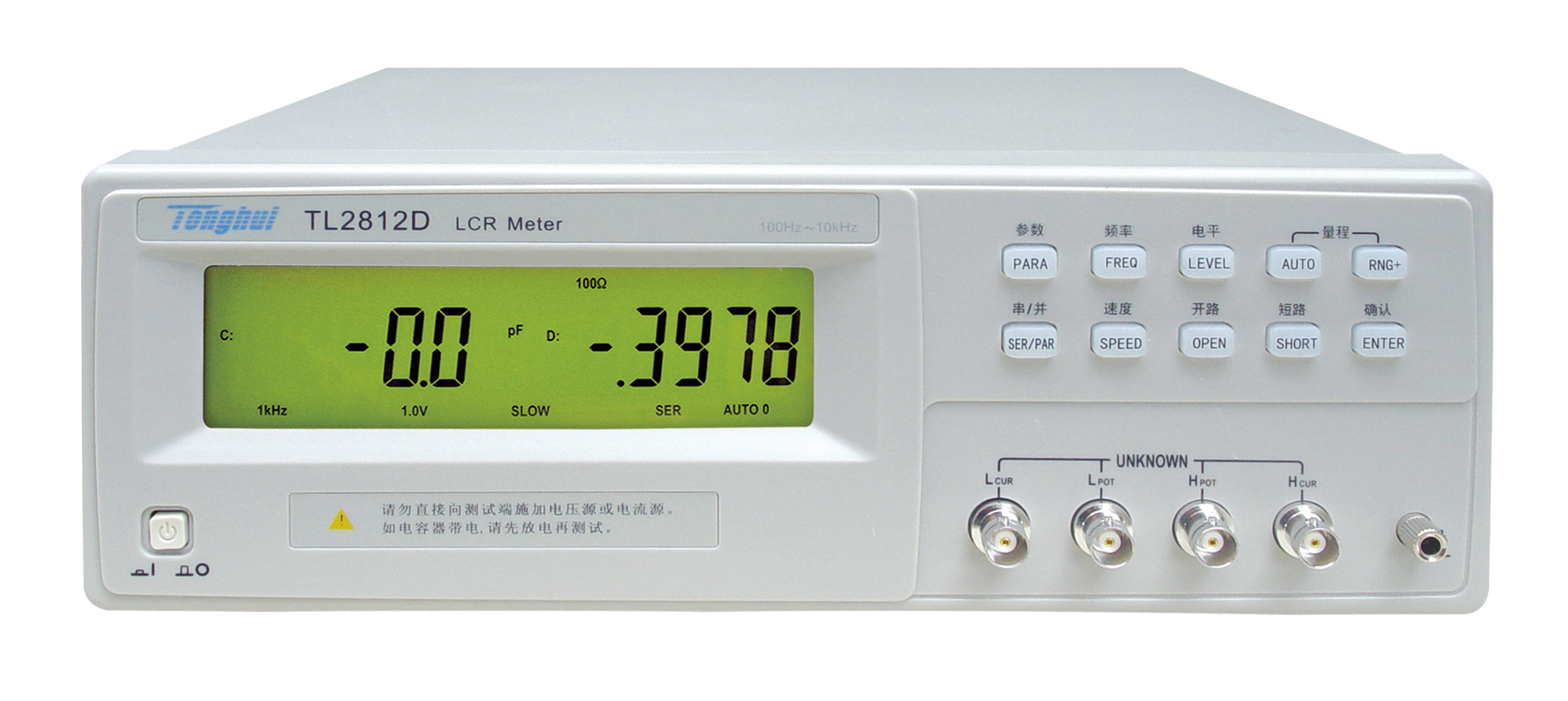

TL2812D LCR数字电桥产品详细规格
技术参数
测量功能
测试参数
L-Q, C-D, R-Q, |Z|-Q
基本准确度
0.25%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部
测试速度(1kHz) (次/秒)
快速:12,中速:5.1,慢速:2.5
校准功能
开路 / 短路,扫频清零
测试端配置
5端
测试信号
测试信号频率
100Hz,120Hz,1kHz,10kHz,±0.01%
输出阻抗
100 Ω
测试信号电平
0.3Vrms, 1Vrms
测量显示范围
|Z|, R
0.1 mΩ — 99.99 MΩ
C
0.01pF — 99999μF
L
0.01μH — 99999H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
显示
显示方式
直读,带背光大字符LCD显示
显示器
主、副参数：5位
一般技术指标
工作温度、 湿度
0℃-40℃,≤75%RH
电源 要求
电压
198V-242V
频率
47.5Hz-63Hz
功耗
≤20VA
体积
310(W)×108(H)×375(D)
重量
3.7kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端Kelvin测试线 | TH26004S-1 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
