Fluke 378FC谐波与能效筛查钳表产品详细规格
产品概述: Fluke 378FC谐波与能效筛查钳表
采用 FieldSense™ 技术，测量电压和电流

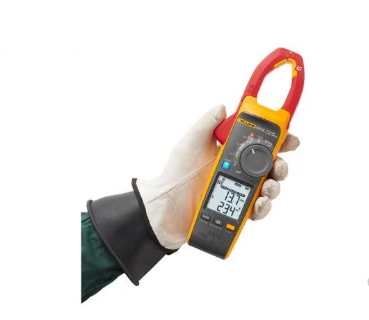

Fluke 378 FC 真有效值钳表采用 FieldSense™ 技术，使测试更加快速和安全，且无需接触带电导体。通过钳口获得准确的电压和电流测量值。只需将黑色测试导线夹在任何电气接地上，然后将钳口夹住导体，即可在显示屏上查看可靠、准确的电压和电流值。
电能质量指示器可显示设备或电源线是否存在问题
378 FC 钳表具有的 PQ 功能，可自动检测电能质量问题。进行 FieldSense 测量时，378 FC 将检测并显示与电流、电压、功率因数或这三者的任意组合有关的电能质量问题。可以快速确定是上游供应端问题，还是下游设备问题。
轻松快速完成三相测量
只需 3 个简单的步骤即可完成三相电压和电流测试
计算全套的相对地和相对相值
显示在智能手机上，并通过 Fluke Connect 软件保存至云端
计算出相序并显示在 Fluke Connect 软件上
无需手写笔记或复杂计算。
使用 iFlex® 探头测量极高电流

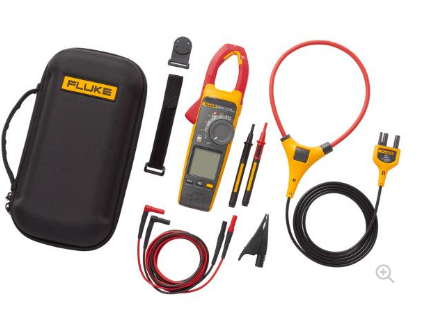

通过随附的 iFlex 柔性电流探头，您能够测量高达 2500 A 的交流电流。使用 iFlex 探头可轻松测量拥挤的配线柜和大型导体。
使用随附工具轻松查看和使用
使用 378 FC 钳表，使工作更轻松。检测到稳定的 FieldSense 测量值时，显示器变为绿色。Visual Continuity 还提供亮绿色屏幕，以便检测嘈杂工作区域中的电流连续性。
使用 FlukeConnect® 软件记录、分析和共享结果
使用 Fluke Connect 软件，您可以对测量结果进行远程记录、趋势分析和监控，以查明间歇故障。通过 Fluke Connect，还能够收集数据作为预防性维护计划的基础。
产品规格: Fluke 378FC谐波与能效筛查钳表
| 通用技术指标 | ||
| 任何端子和接地间的电压 | 1000 V | |
| 电池 | 类型 | 2 AA IEC LR6 碱性 |
| 寿命 | 200 小时 | |
| 显示屏 | 双读数 | |
| 自动关机 | 20 分钟 | |
| 电气 | ||||
| 交流电流：通过钳口 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 精度 | 2 % ± 5 位（45 Hz 至 66 Hz） | |||
| 波峰因数 (50/60 Hz) | 500 A 下为 3 600 A 下为 2.5 1000 A 下为 1.42 增加 2 %（C.F.）>2 | |||
| 交流电流：通过柔性电流探头 | ||||
| 量程 | 2500 A | |||
| 分辨率 | 1 A (≤2500 A) 0.1 A (≤999.9 A) | |||
| 精度 | 3 % ± 5 位（5 Hz 至 500 Hz） | |||
| 波峰因数 (50/60Hz) | 1100 A 时为 3.0， 1400 A 时为 2.5 ，2500 A 时为 1.42， 增加 2 % (C.F.>2 | |||
| 位置灵敏度 | ||||
 | 距离 | i2500-10 Flex | i2500-18 Flex | 错误 |
| A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% | |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% | |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0 % | |
| 测量不确定度假定中心的主要导线处于位置、无外部电场或磁场且处于工作温度范围内。 | ||||
| 直流电流 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 精度 | 2 % ±5 位1 | |||
| [1]使用 ZERO 功能补偿偏差时 | ||||
| 交流电压：Field Sense | ||||
| 量程 | 1000 V | |||
| 分辨率 | 1 V (≤1000V) | |||
| 精度 | ≤4/0 AWG | 3 % ± 5 位（45 Hz 至 66 Hz） | ||
| ≥4/0 AWG | 5 % ± 5 位（45 Hz 至 66 Hz） | |||
将电线尽可能置于靠近钳口开口的位置（见图）。 | ||||
| 交流电压：通过测试导线 | ||||
| 量程 | 600.0 V 1000 V | |||
| 分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
| 精度 | 1 % ± 5 位（20 Hz 至 500 Hz） | |||
| 直流电压 | ||||
| 量程 | 600.0 V 1000 V | |||
| 分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
| 精度 | 1 % ± 5 位 | |||
| 直流毫伏 | ||||
| 量程 | 500.0 mV | |||
| 分辨率 | 0.1 mV | |||
| 精度 | 1 % ± 5 位 | |||
| 安培频率：通过钳口 | ||||
| 量程 | 45 Hz 至 66 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 精度 | 0.5 % ± 5 位 | |||
| 触发电平 | 5 Hz 至 10 Hz，≥10 A 10 Hz 至 100 Hz，≥ 5 A 100 Hz 至 500 Hz，≥ 10 A | |||
| 安培频率：通过柔性电流探头 | ||||
| 量程 | 5.0 Hz 至 500.0 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 精度 | 0.5 % ± 5 位 | |||
| 触发电平 | 5 Hz 至 20 Hz 时，≥25 A 20 Hz 至 100 Hz 时，≥20 A 100 Hz 至 500 Hz 时，≥25 A | |||
| 电阻 | ||||
| 量程 | 60.00 kΩ 6000 Ω 600.0 Ω | |||
| 分辨率 | 0.1 Ω (≤600.0 Ω) 1 Ω (≤6000 Ω) 10 Ω (≤60.00 kΩ) | |||
| 精度 | 1 % ± 5 位 | |||
| 电容 | ||||
| 量程 | 1000 μF | |||
| 分辨率 | 0.1 μF (≤100.0 μF) 1 μF (≤1000 μF) | |||
| 精度 | 1 % ± 4 位 | |||
| 机械指标 | ||||
| 尺寸（长 x 宽 x 高） | 274 mm x 86 mm x 47 mm | |||
| 重量（带电池） | 463 g | |||
| 钳口开度 | 34 mm | |||
| 柔性电流探头直径 | 7.5 mm | |||
| 柔性电流探头电缆长度（顶端至电子连接器） | 1.8 m | |||
| 罗氏线圈长度 | 450 mm | |||
| 环境要求 | ||||
| 工作温度 | -10 °C 至 50 °C | |||
| 存放温度 | -40 °C 至 60 °C | |||
| 工作湿度（无冷凝） | 无冷凝 (<10 °C) 相对湿度 ≤90 %（10 °C 至 30 °C） 相对湿度 ≤75 %（30 °C 至 40 °C） 相对湿度 ≤45 %（40 °C 至 50 °C） | |||
| 温度系数 | 高于 28 °C 或低于 18 °C 时，每摄氏度增加精度的 0.1 倍 | |||
| 防护等级 | IEC 60529：IP30（钳口闭合） | |||
| 工作海拔 | 2,000 m | |||
| 存放海拔 | 12 000 m | |||
| 电磁兼容性 (EMC) | ||||
| 国际标准 | IEC 61326-1：便携式电磁环境 IEC 61326-2-2，CISPR 11：第 1 组 B 类 | |||
| 第 1 组：设备会有意产生和/或使用导电耦合射频能量，这是设备自身内部运行的必要条件。 | ||||
| B 类：此类设备适用于家用的设施以及直连低压供电网络的设施中。 将设备连接到测试对象后，可能会出现过 CISPR 11 规定水平的排放量。 | ||||
| 韩国 (KCC) | A 类设备（工业广播和通讯设备） | |||
| A 类：此类设备符合工业电磁波设备的要求，销售商或用户应注意这一点。本设备旨在用于商业环境中，而非家庭环境。 | ||||
| 美国 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为豁免设备。 | |||
| 安全性 | ||||
| 一般信息 | IEC 61010-1：污染等级 2 | |||
| 测量 | IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V | |||
| 用于漏电流测量的电流钳表 | IEC 61557-13：2 类，≤30 A/m | |||
| 无线电 | ||||
| 无线电 | FCC ID：T68-FBLE IC:6627A-FBLE | |||
| 频率范围 | 2,405 MHz 至 2,480 MHz | |||
| 输出功率 | <100 mW | |||
