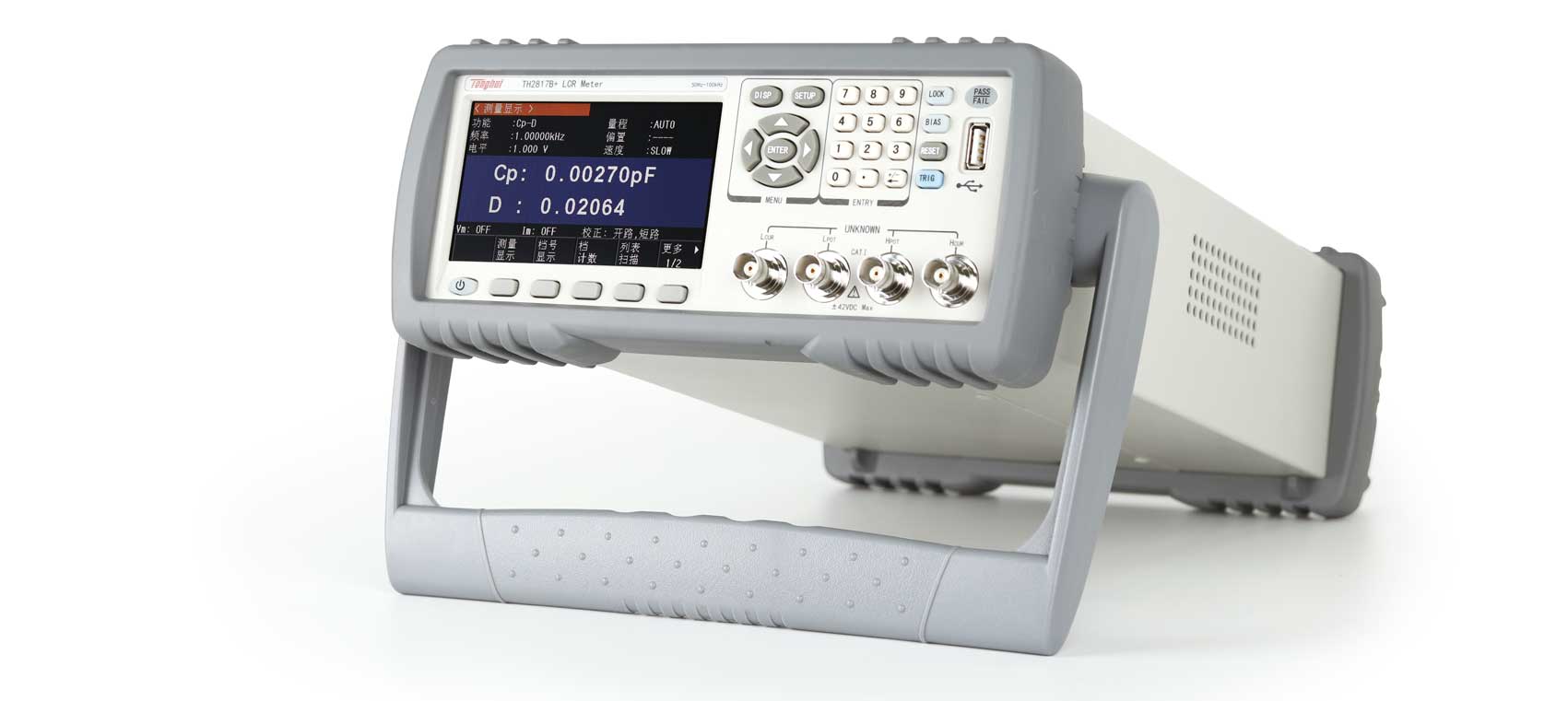

TH2817B+ LCR数字电桥产品详细规格
技术参数
型号
TH2810B+
TH2817B+
显示器
4.3寸TFT LCD
读数
6位读数分辨率
测试参数
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
基本准确度
0.1%
等效方式
串联,并联
量程方式
自动,保持
触发方式
内部,外部,手动,总线
内部,外部,手动 测量速度
快速:19ms，中速:83ms，慢速:333ms
清零功能
开路，短路，负载
测试端配置
5端
测试信号频率
100Hz,120Hz,1kHz,10kHz
50Hz,60Hz,100Hz,120Hz, 1kHz,10kHz,20kHz,40kHz,50kHz,100kHz 输出阻抗
10 Ω 、100 Ω
AC测试信号电平
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
LCR参数显示范围
|Z|,R,X
0.00001Ω - 99.9999MΩ
C
0.00001pF - 9.99999F
L
0.00001uH - 99.9999KH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
△%
-999.999% - 999.999%
θr
-3.14159 - 3.14159
θd
-179.999 - 179.999
平均次数
1-255
数学运算
直读，△ABS，△%
触发延时
0 - 60.000s，1ms步进
步进延时
0 - 60.000s，1ms步进
列表扫描
10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试
比较器功能
10档分选，BIN1-BIN9,NG,AUX
档计数功能
PASS，FALL前面板LED显示
内部非易失性存储器
40组LCRZ仪器设定文件
外部USB存储器
仪器设定文件，CSV数据文件

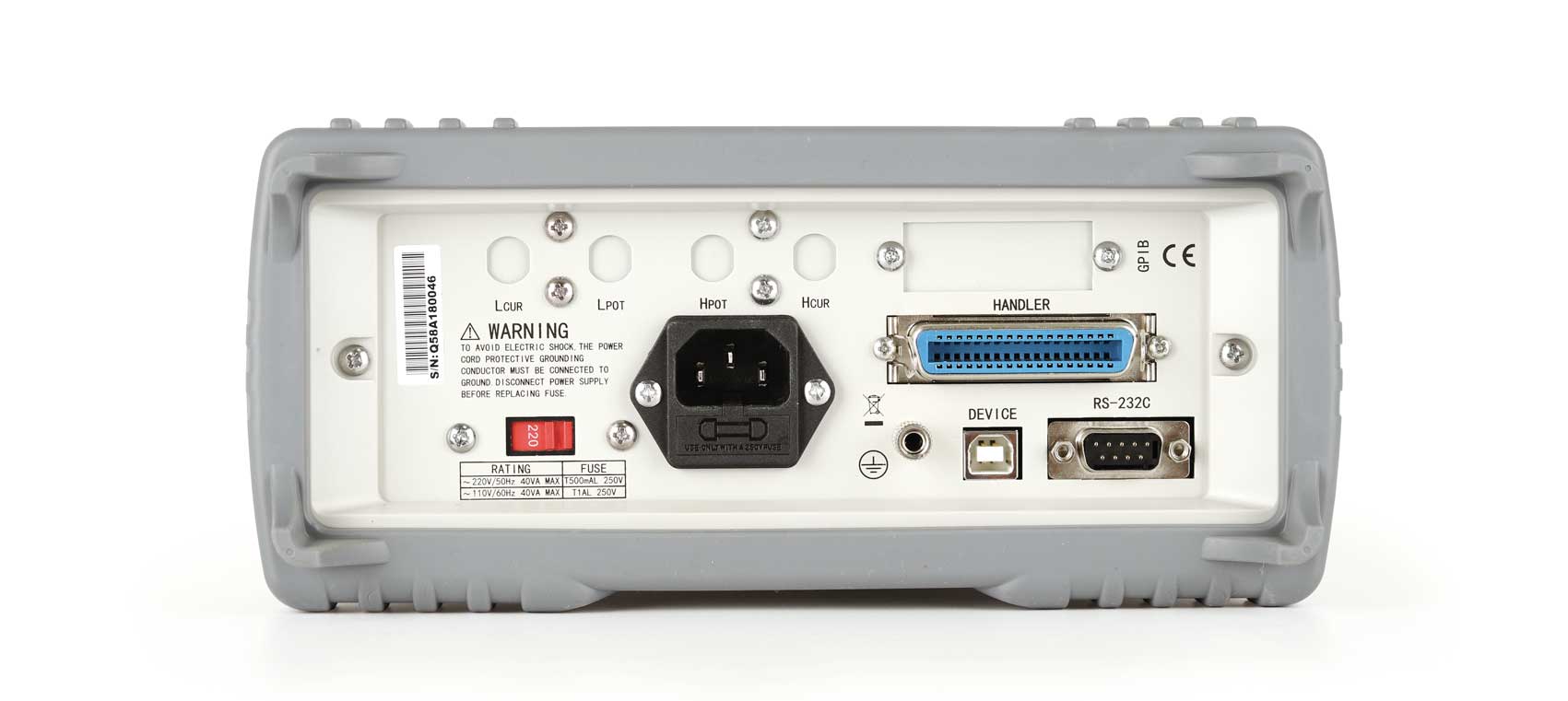

接口
控制接口
HANDLER
通讯接口
USB HOST，RS232C，RS485（选件）
存储接口
USB DEVICE
双频测试
任意两点频率可选
V/I监视
有
上架体积（mm）
215(W)x88(H)x335(D)
外形体积（mm）
235(W)x105(H)x360(D)
重量
3.6kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 夹具 | TH26048A | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 带盒贴片测试线 | TH26029B | ||||
