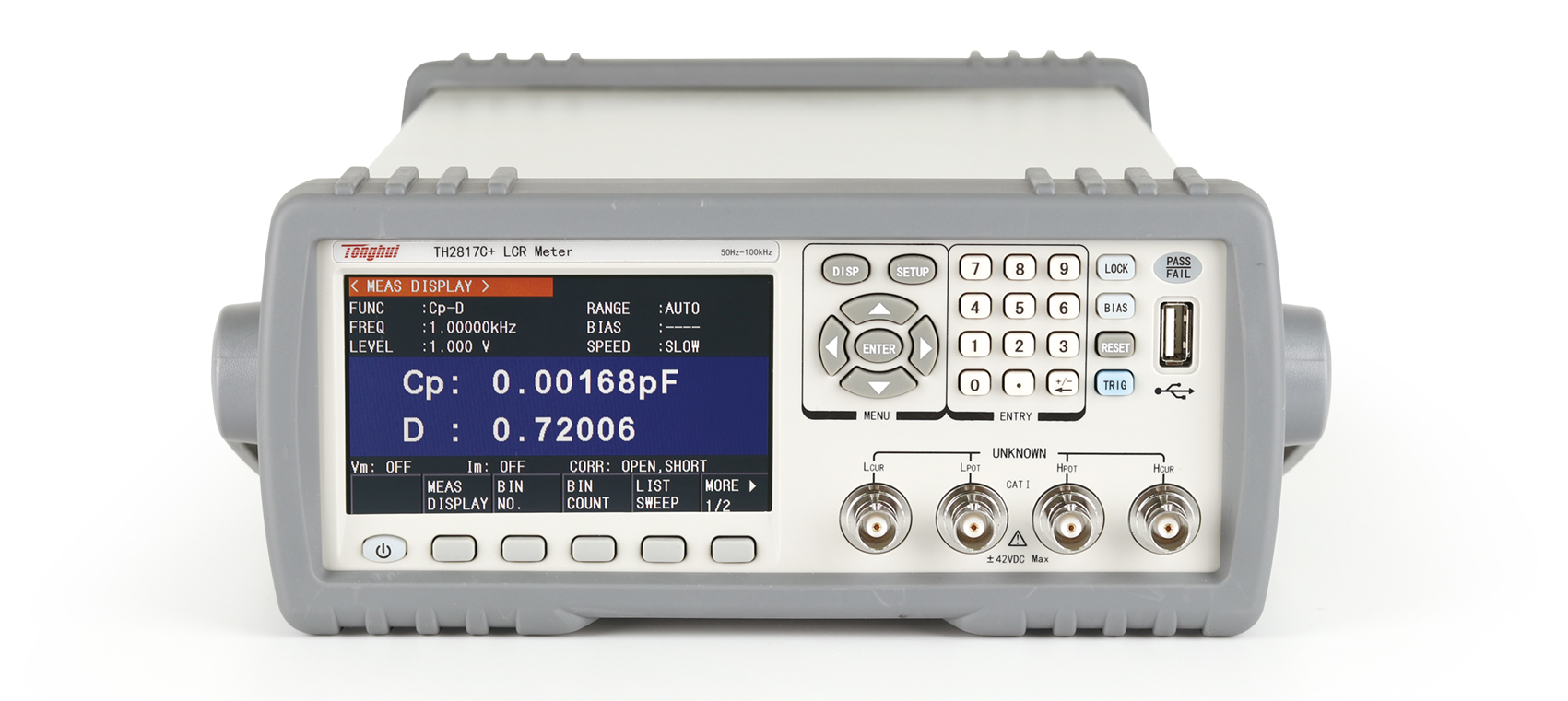

TH2817C+ 滤波器平衡测试仪产品详细规格
技术参数
产品型号
TH2817C+
基本准确度
0.1%
测试频率
50,60,100,120,1k,10k,20k,40k,50k,100k共10点
测试参数
LCR
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
单组变压器
M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感）
平衡
平衡：L、R、Z、DCR
V/I监测
有
测试电平
AC
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms
DC测试电平
±1V
信号源内阻
10Ω、100Ω可选
测试端配置
5端
测试速度(ms/次)
快速:19ms、中速:83ms、慢速:333ms
清零功能
开路、短路、负载
列表扫描
10点任意设置
等效方式
串联，并联
量程方式
自动，保持
触发方式
内部，手动，外部，总线
平均次数
1-255
数学运算
直读，△ABS，△%
延时
触发延时,步进延时: 0—60.000s，1ms步进
比较器
10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响
存储
内部非易失性存储
100组LCRZ仪器设定文件
外部USB存储器
仪器设定文件，CSV数据文件
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 夹具 | TH26048A | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 2817C 夹具 | TH26049A | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
