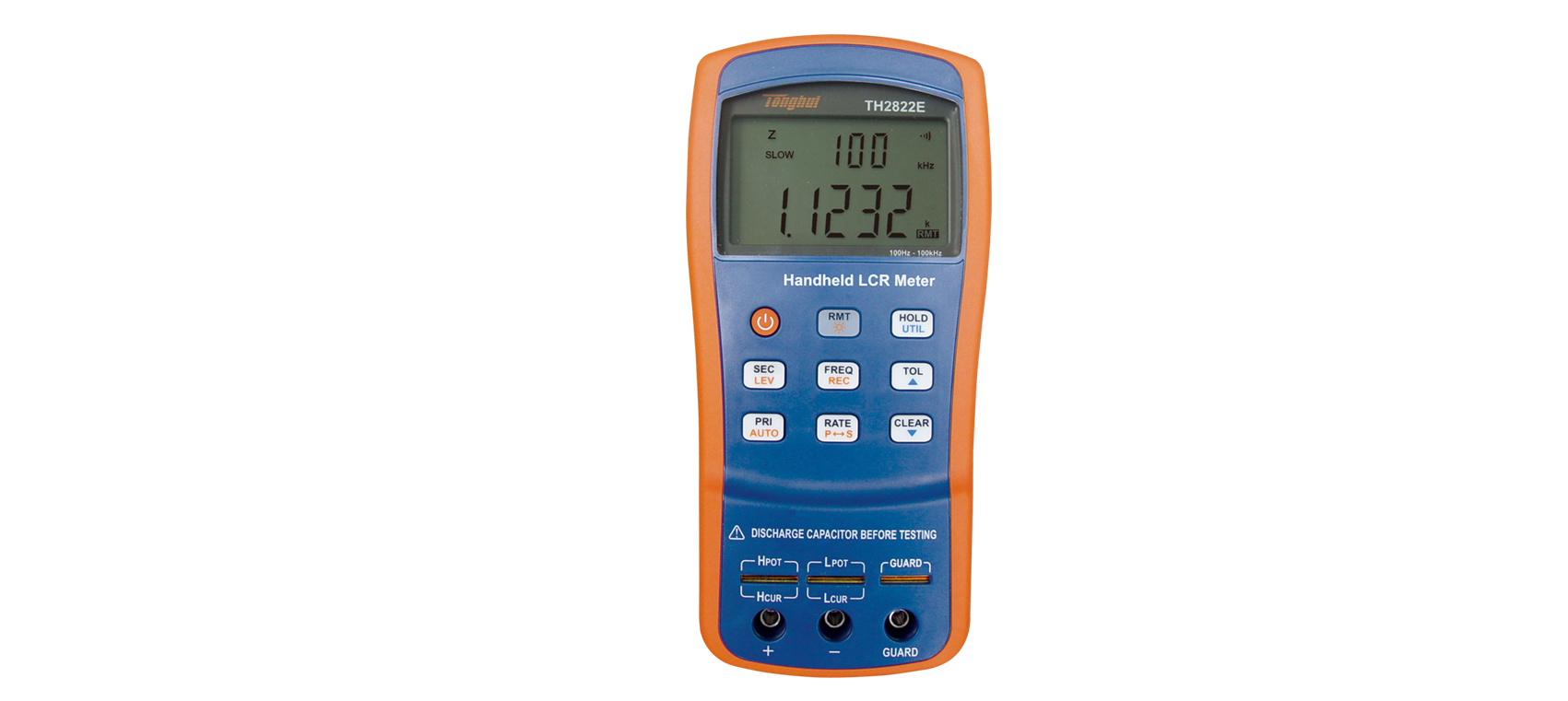

TH2822E 手持式LCR数字电桥产品详细规格
技术参数
型号
TH2822E
功 能
测试参数
主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR
等效方式
串联，并联
参数及等效模式
手动/自动
量程方式
自动
测试端配置
三端、五端
测试速度
4次/秒，1.5次/秒
DCR
3次/秒
校准功能
短路、开路
容限比较模式
1%,5%,10%,20%
输入保险丝
0.1A / 250V
通讯接口
Mini-USB(虚拟串口)
测 试 信 号
信号频率
100Hz,120Hz,1kHz,10kHz,100kHz
测试信号电平
0.3Vrms,0.6Vrms,1Vrms
信号源输出阻抗
100Ω
显 示
显示器

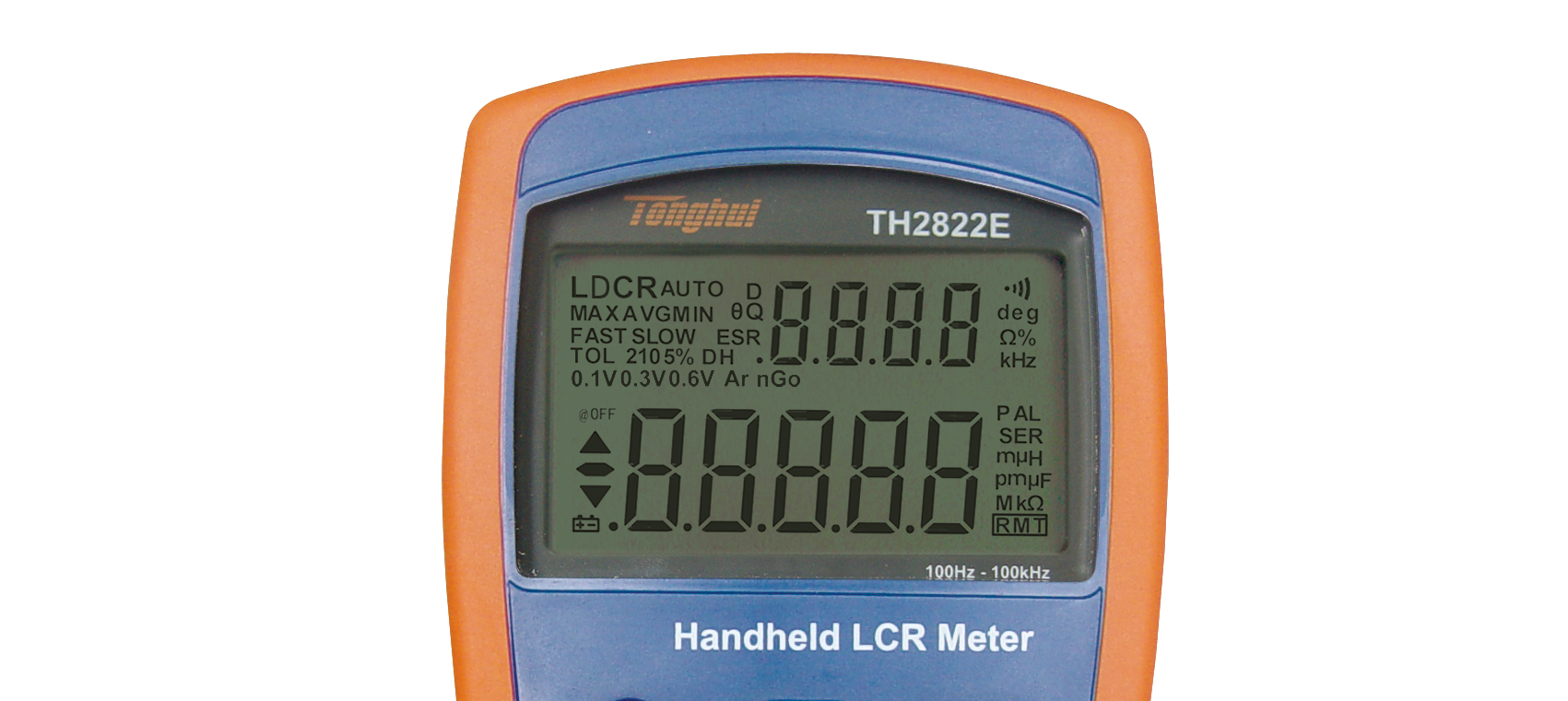

LCD主、副参数双显示,带背光
读数
主参数读数40,000字副参数D / Q 小分辨率: 0.0001
准确度
0.1%
显示范围
L
0.00μH-1000.0H
C
0.00pF-20.000mF
Z/R
0.0000Ω-10.000MΩ
DCR
0.0000Ω-20.000MΩ
ESR
0.0000Ω-999.9Ω
D
0.0000-9.999
Q
0.0000-9999
θ
0.00°-±180.0°
供电
电池型号
TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充电电池
AC电源适配器
输入：220V/50Hz；输出：12V-15V(100Ω负载)
待机（关机）电流
11μA
自动关机设定
5min, 15min, 30min, 60min, OFF可设定；出厂默认5min
电池低电压指示
电池电压低于6.8V 时，指示低电压
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 测试线 | TH26029C | ||||
| 国标适配器 | TH26028(CCC) | ||||
| 手持表测试线 | TH26004F(JC-BBC03009) | ||||
| 短路片 | TH26010B | ||||
| 测试线 | TH26027AS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| TH2822贴片测试线 | TH26009C | ||||
