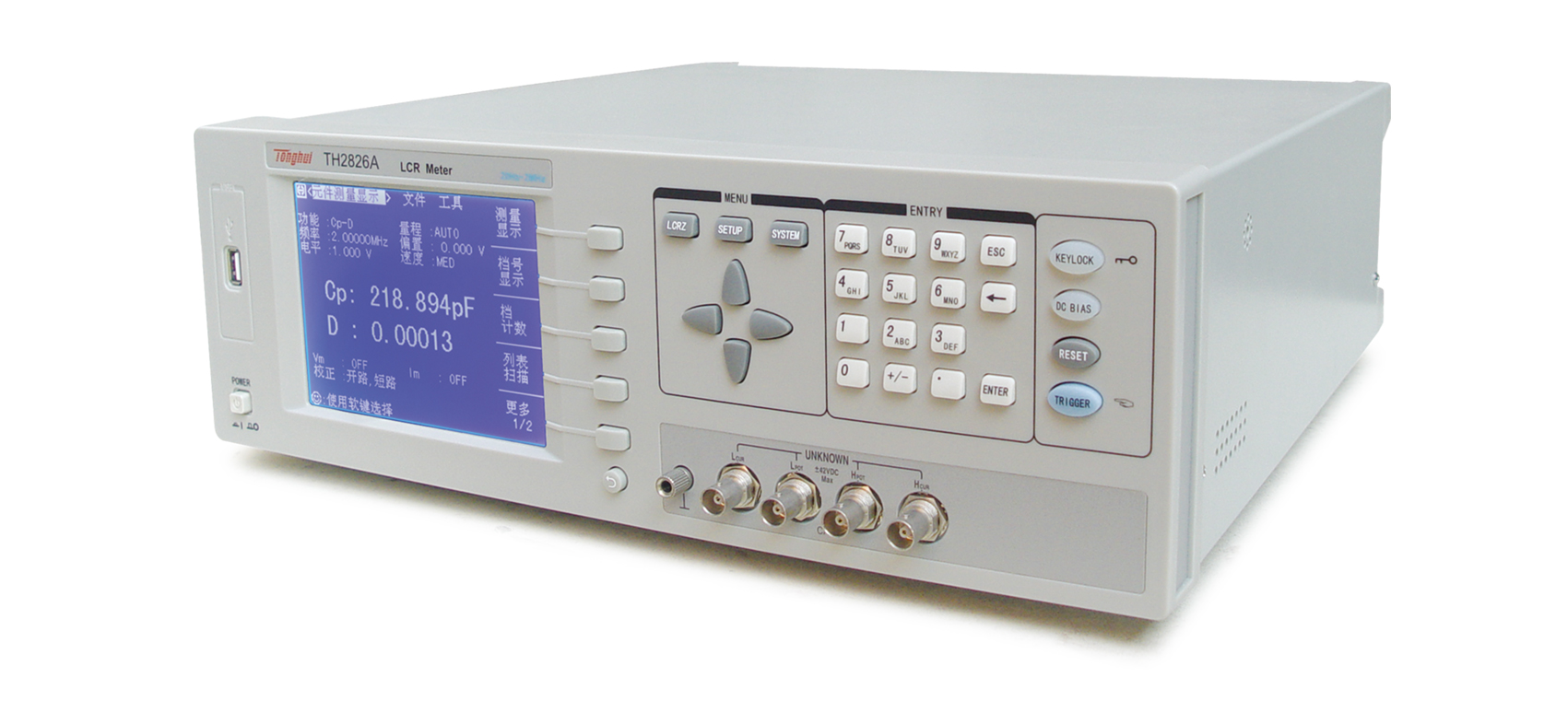

TH2826A 高频LCR数字电桥产品详细规格
技术参数
测试参数
C,L,R,Z,Y,X,B,G,D,Q,θ,DCR
测试频率
TH2826A
20 Hz～2MHz,10mHz步进
测试信号电平
f≤1MHz
10mV～5V,±（10%+10mV）
f>1MHz
10mV～1V,±（20%+10mV)
输出阻抗
10Ω, 30Ω, 50Ω, 100Ω
基本准确度
0.1%
显示范围
L
0.0001 uH ～ 9.9999kH
C
0.0001 pF ～ 9.9999F
R,X,Z,DCR
0.0001 Ω ～ 99.999 MΩ
Y, B, G
0.0001 nS ～ 99.999 S
D
0.0001 ～ 9.9999
Q
0.0001 ～ 99999
θ
-179.99°～ 179.99°
测量速度
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s
校准功能
开路 / 短路点频、扫频清零，负载校准
等效方式
串联方式, 并联方式
量程方式
自动, 保持
显示方式
直读, Δ, Δ%
触发方式
内部, 手动, 外部, 总线
内部直流偏
电压模式
-5V ～ +5V, ±(10%+10mV), 1mV步进
置源
电流模式（内阻为50Ω）
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进
比较器功能
10档分选及计数功能
显示器
320×240点阵图形LCD显示
存储器
可保存20组仪器设定值

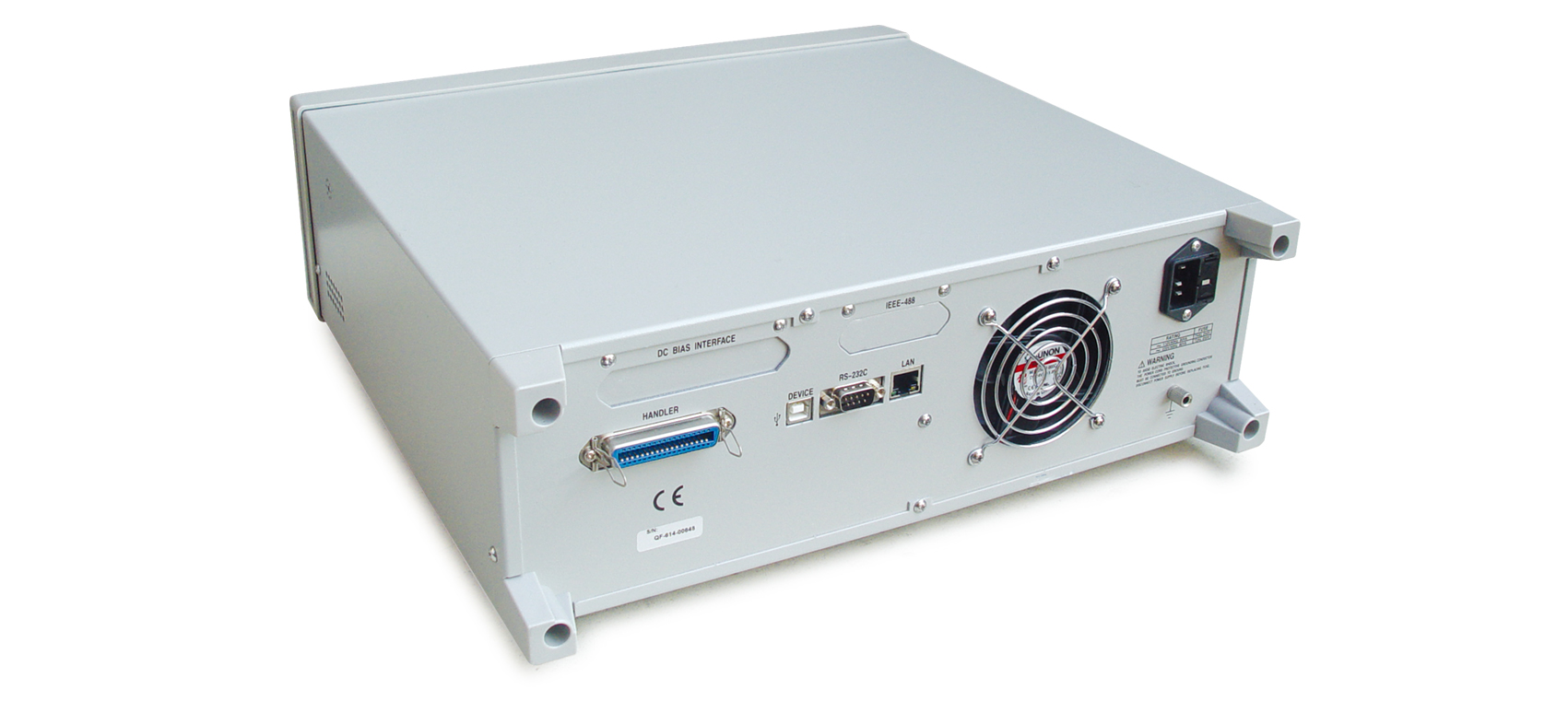

接口
USB DEVICE( USBTMC and USBCDC support)
USB HOST(FAT16 and FAT32 support)
LAN(LXI class C support)
RS232C
HANDLER
GPIB（选件）
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
