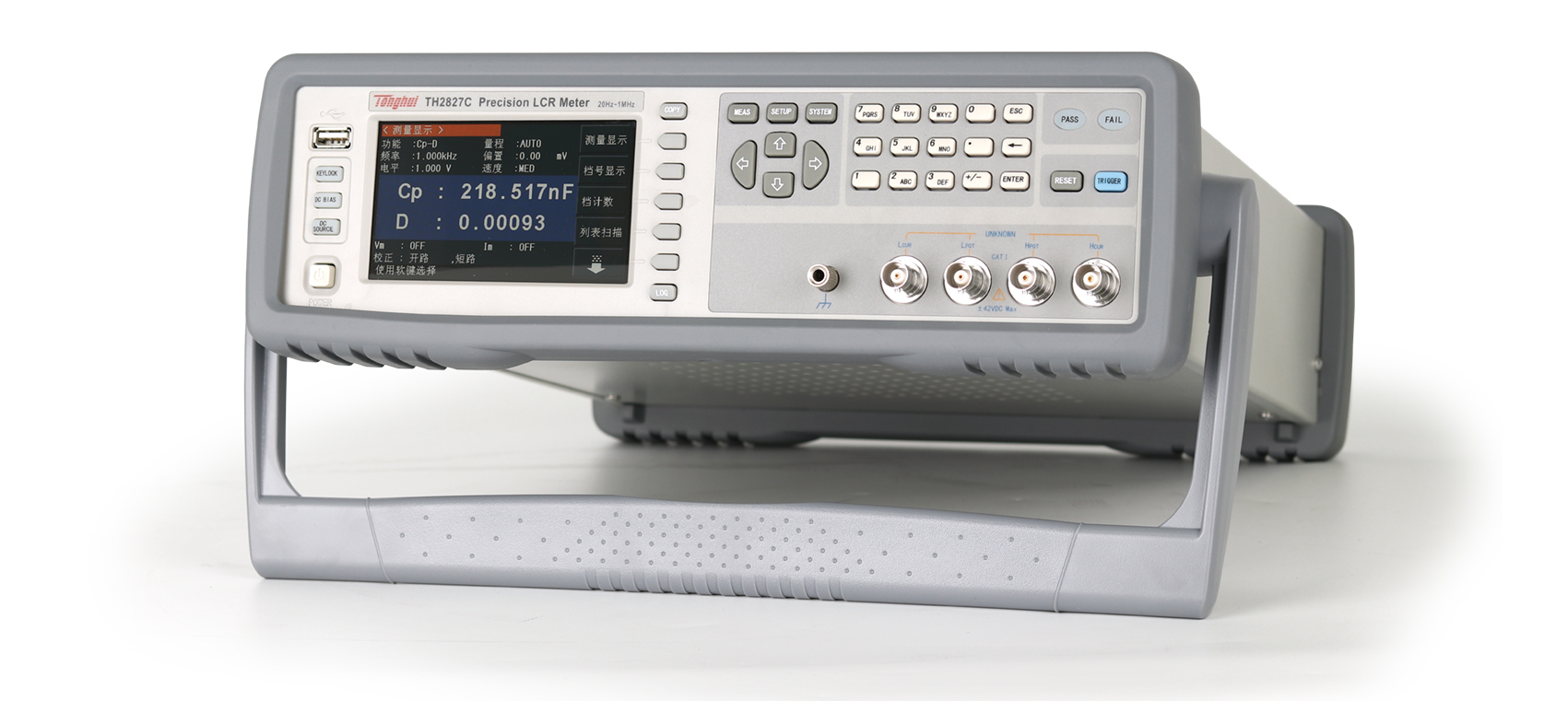

TH2827C 精密LCR数字电桥产品详细规格
技术参数
型号
TH2827A
TH2827C
显示器
4.3 TFT LCD显示器480×272
测试信号
频率
20Hz - 300kHz
20Hz - 1MHz小分辨率
10mHz，4位频率输入
准确度
0.01%
AC 电平
测试信号电压范围
5mV - 2Vrms
电压小分辨率
100μV，3位输入
准确度测试信号
ALC ON
10% x设定电压 + 2mV
ALC OFF
6% x设定电压 + 2mV
电流范围
100μA - 20mA
电流小分辨率
1μA，3位输入
准确度
ALC ON
10% x设定电流 + 20μA
ALC OFF
6% x设定电压 + 20μA
DC 偏置电压源
电压 / 电流范围
0V - ±5V / 0mA - ±50mA
分辨率
0.5mV / 5μA
电压准确度
1% x设定电压 + 5mV
ISO ON
用于电感、变压器加偏置测试
AC源内阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可选
DCR源内阻
30Ω、50Ω、100Ω可选
LCR测试参数
|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC
测试页面参数显示
一组主、副参数；10点列表扫描
变压器测试参数
L1初级电感、L2次级电感、DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N
基本测量准确度
LCR测试参数
0.05%
校准条件
预热时间：≥30分钟；环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms；清“0”：
OPEN、SHORT后；测试电缆长度：0 m
测量时间(≥10 kHz)
快速: 9 ms 中速: 67 ms 慢速: 187 ms，另加显示字符刷新时间
LCR参数显示范围
| Z | , R , X, DCR
0.00001Ω - 99.9999MΩ
|Y|, G, B
0.00001μs - 99.9999s
C
0.00001pF - 9.99999F
L
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
θ (DEG)
-179.999o - 179.999o
θ (RAD)
-3.14159 - 3.14159
Δ%
-999.999% - 999.999%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1 - 256
校准功能
开路, 短路全频、点频校准，负载校准
数学运算
直读, ΔABS, Δ%
延时时间设定
0 - 999, 小分辨率100us
比较器功能
10档分选，BIN1 - BIN9、NG、AUX
档计数功能
PASS、FAIL前面板LED显示
列表扫描
·201点列表扫描
·可单独对频率、AC电压/电流、 内/外DC偏置电压/电流进行列表扫描测试
·前10个扫描点可单独分选
内部非易失性存储器
40组LCRZ仪器设定文件记忆
外部USB存储器
GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储

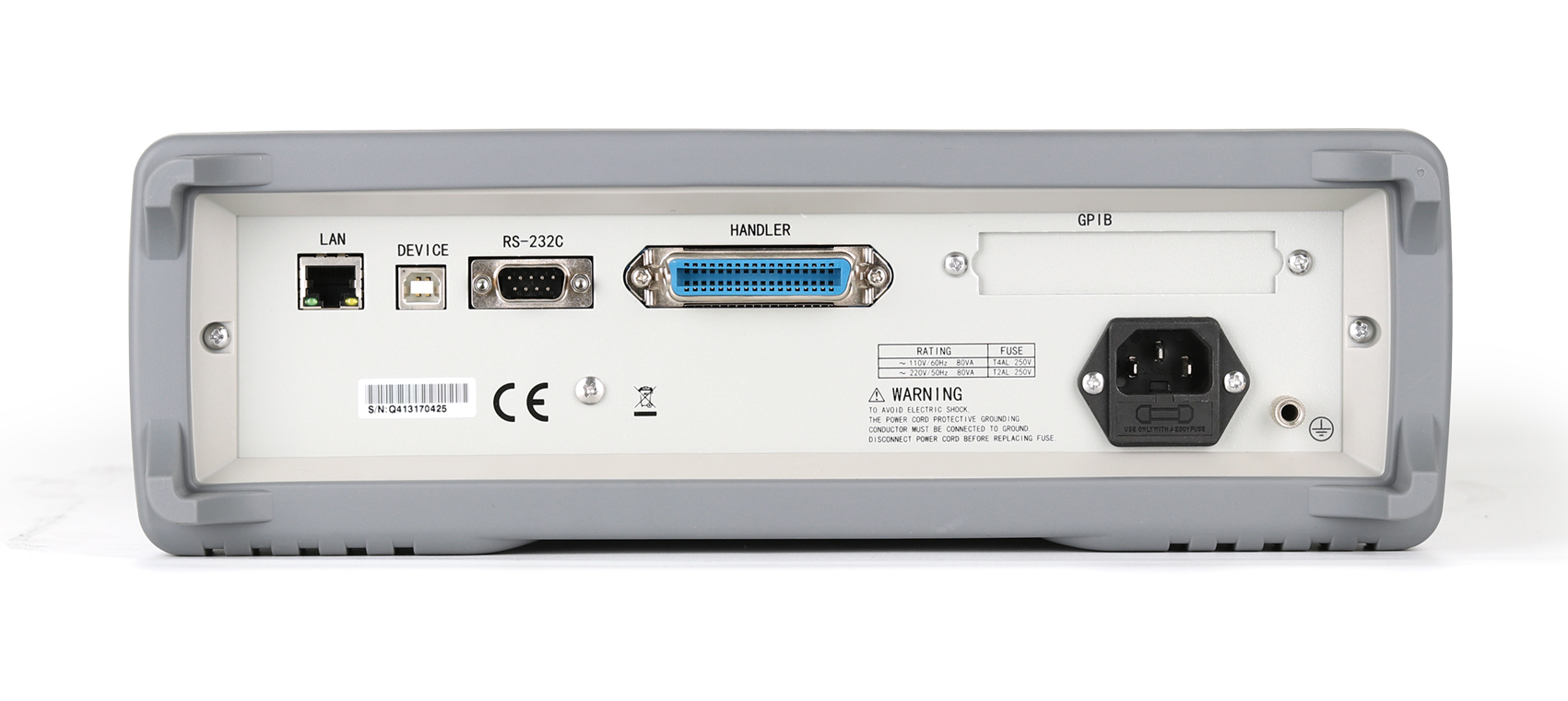

接口
I/O接口
HANDLER，从仪器后面板输出
串行通讯接口
USB、RS232C
并行通讯接口
GPIB接口（选件）
网络接口
LAN
存储器接口
USB HOST（前面板）
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 变压器测试夹具 | TH26038 | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
