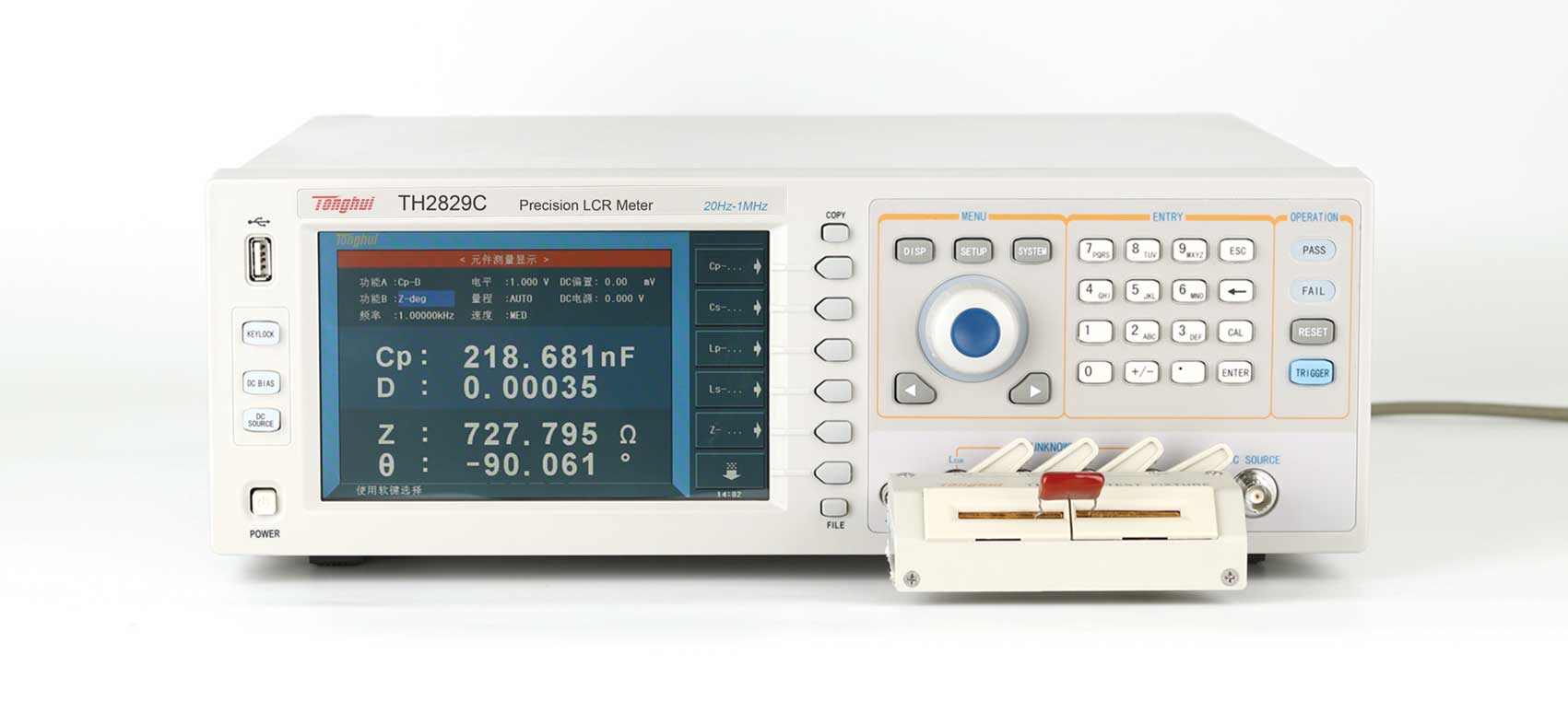

TH2829C 自动元件分析仪产品详细规格
技术参数
型号
TH2829A
TH2829C
显示器
800×RGB×480 7寸TFT LCD显示器
测试信号
频率
20Hz—300kHz
20Hz—1MHz
小分辨率
1mHz，5位频率输入
准确度
0.01%
AC 电平
测试信号电压范围
5mV—10Vrms
电压小分辨率
100μV，3位输入
准确度
ALC ON
10% x设定电压 + 2mV
ALC OFF
6% x设定电压 + 2mV
测试信号电流范围
50μA—100mA
电流小分辨率
1μA，3位输入
准确度
ALC ON
10% x设定电流 + 20μA
ALC OFF
6% x设定电压 + 20μA
DC 偏置电压源
电压 / 电流范围
0V— ±10V / 0mA—±100mA
分辨率
0.5mV / 5μA
电压准确度
1% x设定电压 + 5mV
ISO ON
用于电感、变压器加偏置测试
AC源内阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可选
DCR源内阻
30Ω、50Ω、100Ω可选
DC 电压源
电压 / 电流范围
0V— ±10V / 0mA—±50mA
分辨率
1mV
电压准确度
1% x设定电压 + 5mV
输出电阻
100Ω
LCR测试参数
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
测试页面参数显示
两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析
基本测量准确度
LCR测试参数
0.05%
校准条件
预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m
测量时间(≥10 kHz)
快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间
LCR参数显示范围
| Z | , R , X, DCR
0.00001Ω — 99.9999MΩ
|Y|, G, B
0.00001μs — 99.9999s
C
0.00001pF — 9.99999F
L
0.00001μH — 99.9999kH
D
0.00001 — 9.99999
Q
0.00001 — 99999.9
θ (DEG)
-179.999o — 179.999o
θ (RAD)
-3.14159 — 3.14159
Δ%
-999.999% — 999.999%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1－256
校准功能
开路, 短路全频、点频校准，负载校准
数学运算
直读, ΔABS, Δ%
延时时间设定
0 -- 999, 小分辨率100us
比较器功能
10档分选，BIN1～BIN9、NG、AUX
档计数功能
PASS、FAIL前面板LED显示
列表扫描
·多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选
图形分析
·可对频率、AC电平、DC偏置等进行 图形扫描分析。
·设定扫描起始点、终止点，每次扫描点数。
·显示值、小值，读取选择的 任意扫描点值。
·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。
内部非易失性存储器
100组LCRZ仪器设定文件记忆
外部USB存储器
GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储

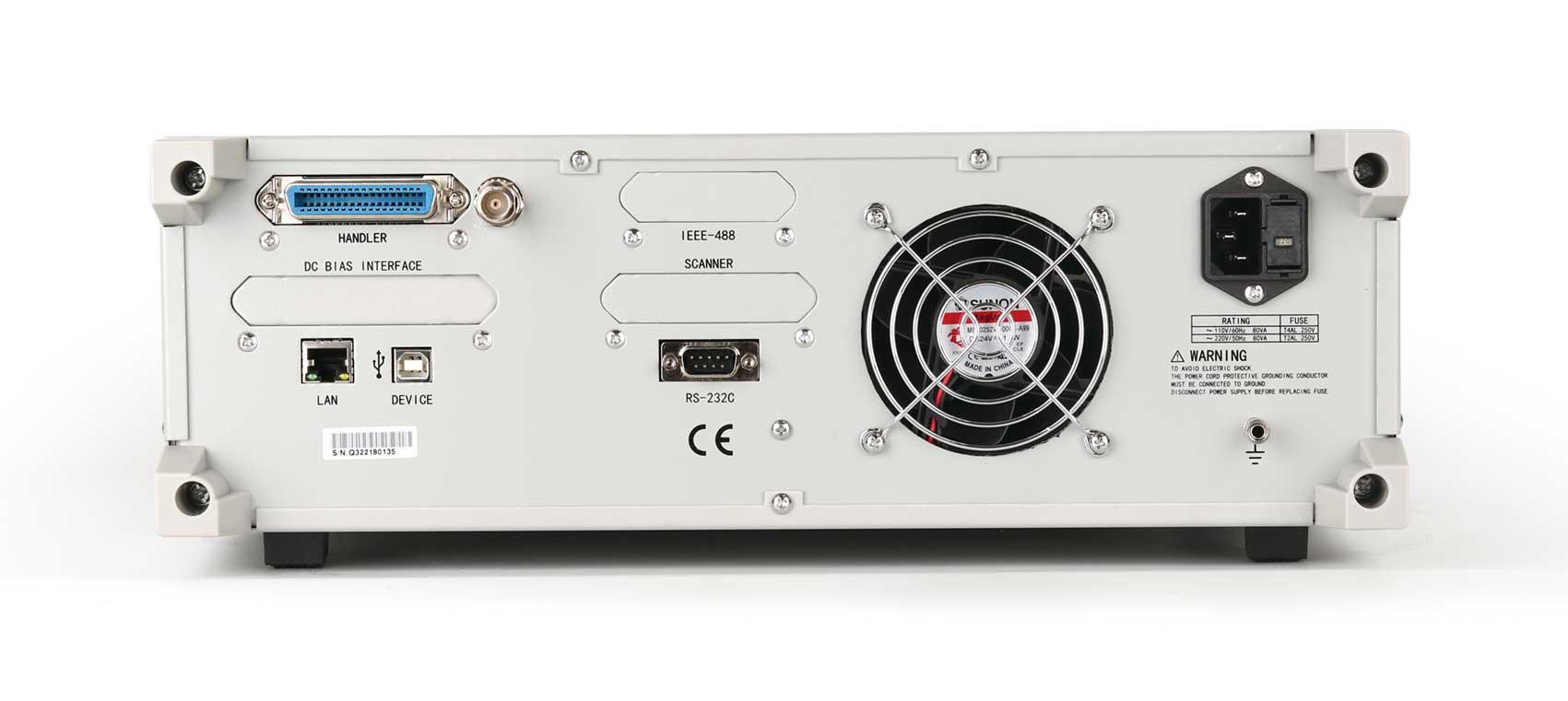

接口
1A偏流源
可内部安装1A直流偏置电流源（选件）
I/O接口
HANDLER，从仪器后面板输出
串行通讯接口
USB、RS232C
并行通讯接口
GPIB接口（选件）
网络接口
LAN
存储器接口
USB HOST（前面板）
通用技术参数
工作温度, 湿度
0℃－40℃, ≤ 90%RH
电源要求
电压
99V－121V，198V－242V AC
频率
47Hz－63Hz
功耗
80VA
体积(W×H×D)
400mm × 132mm × 385mm
重量
约13 kg
