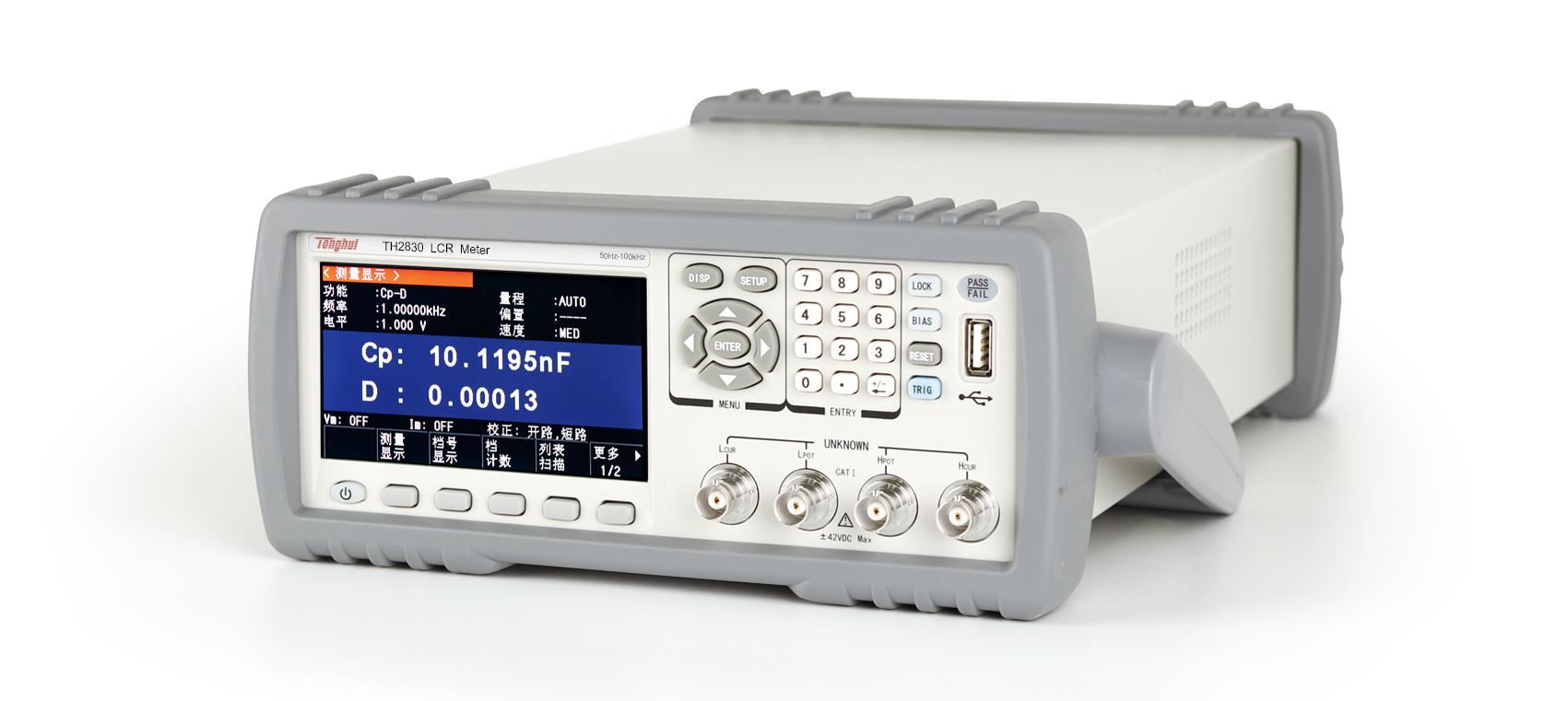

TH2830 精密LCR数字电桥产品详细规格
技术参数
产品型号
TH2830
TH2832
显示
4.3 TFT LCD显示器480×272
基本测量准确度
LCRZ
0.05%
0.05%
DCR
0.1%
测试频率
50Hz - 100kHz，连续频率点
20Hz - 200kHz，连续频率点
AC信号电平
10mVrms - 2Vrms；100μArms - 20mArms
信号源输出阻抗
30Ω、100Ω
RDC测试信号电平
1V
5mV - 2V
DC偏置
-------
0V - ± 5V/0mA - ± 50mA
电压源
-------
测试参数
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%
测试速度
(ms)
快速： 12.5ms；中速： 83 ms；慢速： 167 ms
列表扫描
201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描分析
-------
通用功能
串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载，
ALC功能（仅TH2832）量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能
独有功能
L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能
比较器
10档分选， PASS/FAIL指示，档计数功能
存储
内部：40组仪器内置测试设定文件，201次测试结果，
USB存储器：设定文件、GIF图像、CSV数据文件
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 夹具 | TH26048A | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
