TH2839A 精密阻抗分析仪产品详细规格
技术参数
产品型号
TH2839
TH2839A
测试信号源
信号源输出阻抗
100Ω， ±1% @1kHz
测试频率
范围
20Hz-10MHz
20Hz-5MHz
分辨率
20.0000Hz - 99.9999Hz 1mHz
100.000Hz - 999.999Hz 10mHz
1.00000kHz - 9.99999kHz 100mHz
10.0000kHz - 99.9999kHz 1Hz
100.000kHz - 999.999kHz 10Hz
1.00000MHz - 10.00000MHz 100Hz
AC测试信号模式
额定值(ALC OFF)：设定电压为测试端开路时Hcur电压，设定电流为测试端短路时从Hcur流出电流
恒定值(ALC ON)： 保持DUT上电压与设定值相同，保持DUT上电流与设定值相同
AC信号
电压范围
F≤2MHz 5mVrms-- 2Vrms F >2MHz 5mVrms -- 1Vrms
分辨率
5mVrms -- 0.2Vrms 100µVrms
0.2Vrms -- 0.5Vrms 200µVrms
0.5Vrms -- 1Vrms 500µVrms
1Vrms -- 2Vrms 1mVrms
电流范围
50µArms -- 20mArms
分辨率
50µArms -- 2mArms 1µArms
2mArms -- 5mArms 2µArms
5mArms -- 10mArms 5µArms
10mArms -- 20mArms 10µArms
Rdc测试
电压范围
100mV — 2V
分辨率
100µV
电流范围
0mA— 20mA
分辨率
1µA
DC偏置
电压范围
0V — ± 40V
分辨率
0V -- 5V 100µV
5V -- 10V 1mV
10V -- 20V 2mV
20V -- 40V 5mV
电流范围
0mA— ± 100mA
分辨率
0 A -- 50mA 1µA
50mA -- 100mA 10µA
电压源
电压范围
-10V -- 10V
分辨率
1mV
电流范围
-45mA -- +45mA
输出阻抗
100Ω
显示器
尺寸/类型
7英寸 (对角线)TFT LCD显示器
比例
16：9
分辨率
800×RGB×480
测量功能
测试参数
Cp-D,Cp-Q,Cp-G,Cp-Rp
Cs-D,Cs-Q,Cs-Rs
Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc
Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc
R-X, Z-θd, Z-θr
G-B, Y-θd, Y-θr
Vdc-Idc
数学功能
A(X+B)+C， X为测试参数，A、B、C为输入参数
等效电路
串联、并联
偏差测量
与标称值的偏差Δ，与标称值的百分比偏差Δ%
校准功能
开路OPEN、短路SHORT、负载LOAD
量程选择
自动AUTO、手动HOLD
量程
LCR
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15档
Rdc
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档
触发模式
INT、MAN、EXT、BUS
触发延迟
0 s -- 999 s，分辨率100us
测试端配置
四端对
测试电缆长度
0m, 1m, 2m
测量平均
1-255次
测量时间
(ms)
速度模式
20Hz
100Hz
1kHz
10kHz
100kHz
1MHz
10MHz
FAST
330
100
20
7.7
5.7
5.6
5.6
MED
380
180
110
92
89
88
88
LONG
480
300
240
230
220
220
220
测量显示范围 a 1×10-18； E 1×1018
Cs, Cp
±1.000000 aF -- 999.9999 EF
Ls,Lp
±1.000000 aH -- 999.9999 EH
D
±0.000001 -- 9.999999
Q
±0.01 -- 99999.99
R, Rs, Rp, X, Z, Rdc
±1.000000 aΩ -- 999.9999 EΩ
G,B,Y
±1. 000000 aS -- 999.9999 ES
Vdc
±1.000000 aV -- 999.9999 EV
Idc
±1.000000 aA -- 999.9999 EA
θ r
±1.000000 a rad -- 3.141593 rad
θ d
±0.0001 deg -- 180.0000 deg
Δ%
±0.0001% -- 999.9999%
t
-99.99℃ -- 1000.00℃
Turn Ratio (待扩展)
±0.000000 -- 1000.000
基本测量准确度
0.05%(详见说明书)
列表扫描
扫描点数
多201点
扫描参数
测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
第二扫描参数
无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。
注：已选择的扫描参数参数不能再选为第二扫描参数。
触发模式
顺序SEQ
当一次触发后，在有扫描点测量。/EOM/INDEX只输出一次。
步进STEP
每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在的/EOM才输出。
列表扫描比较器
可为每个扫描点设置一对下限和上限。
可选择：通过扫描参数判断/通过第二参数判断/不用于每一极限。
列表扫描时间标记
在顺序模式中，将触发点设定为0时，通过定义时间就可在每个测量点记录测量开始的时间。
图形扫描分析
扫描点数
51、101、201、401、801点可选
扫描轨迹
主/副参数可选择
显示范围
自动、锁定
坐标标尺
对数、线性
扫描参数
频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源
扫描结果显示
主/副参数值/小值、设定点主/副参数值
扫描图形存储
扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。
比较器
Bin分档
主参数
9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
副参数
HIGH、IN、LOW
Bin极限设置
值、偏差值、百分偏差值
Bin计数
0 -- 999999
PASS/FAIL指示
满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON
测量辅助功能
数据缓冲存储功能
201个测量结果可分批读取
保存/调用功能
40组仪器内置非易失存储器测试设定文件
500组仪器USB存储器测试设定文件/截屏图形/记录文件
键盘锁定功能
可锁定前面板按键

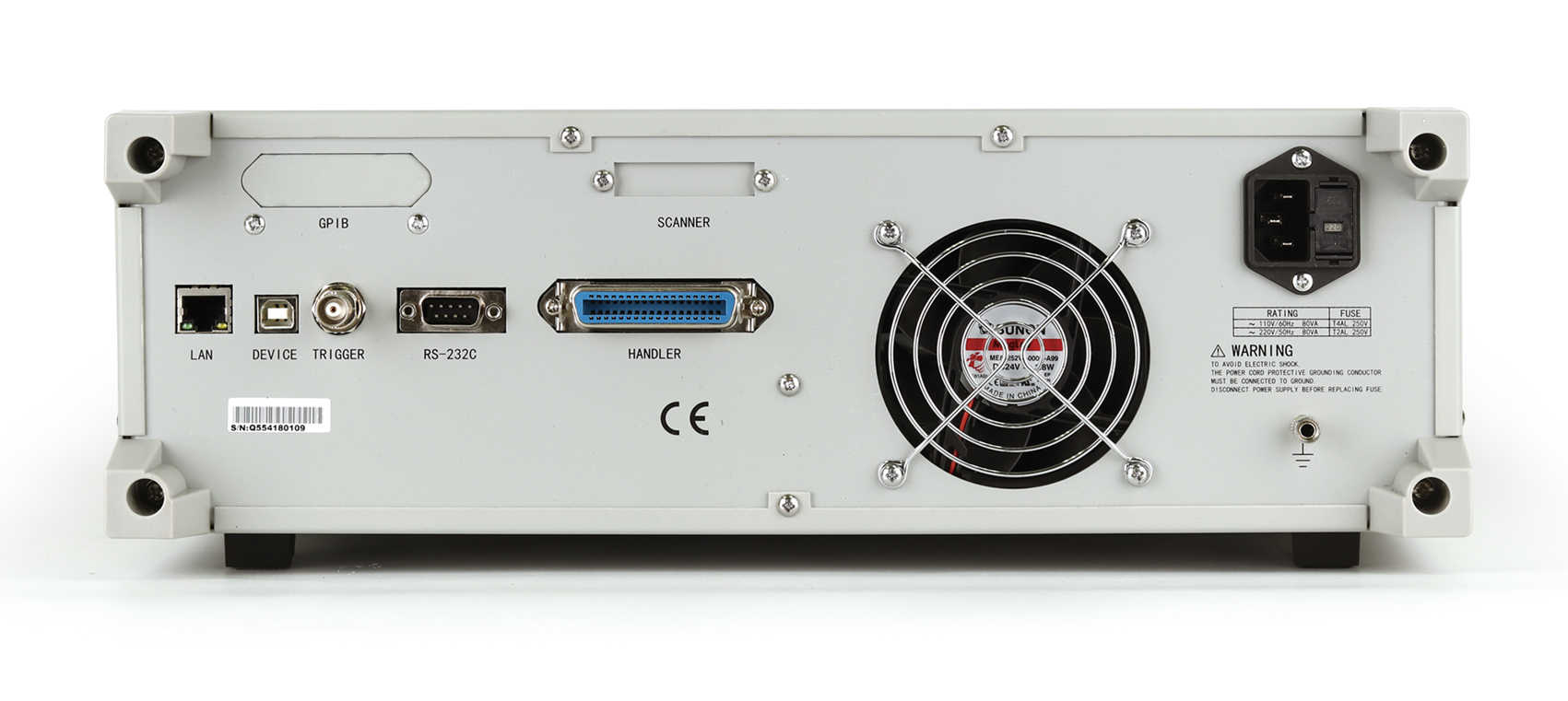

接口
USB HOST端口
通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描
USB DEVICE端口
通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。
LAN
10/100BaseT以太网，8引脚，两种速度选择
HANDLER接口
用于Bin分档信号输出
外部DC BIAS控制
控制TH1778/TH1778S偏置电流源，多一台TH1778+5台TH1778S (120A MAX)
RS232C
标准9针，交叉
GPIB (选件)
24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。
SCANNER(选件)
与TH2819X、TH2829X SCANNER接口兼容
