TH2840A 精密LCR数字电桥产品详细规格
技术参数
产品型号
TH2840A
TH2840B
显示
显示器
10.1英寸电容触摸屏
比例
16:9
分辨率
1280×RGB×800
测量参数
方式
四参数任意选择
AC
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC
RDC、VDC、IDC
测试频率
范围
20Hz-500kHz
20Hz-2MHz
精度
0.01%
分辨率
0.1mHz (20.0000Hz-99.9999Hz)
1mHz (100.000Hz-999.999Hz)
10mHz (1.00000kHz-9.99999kHz)
100mHz (10.0000kHz-99.9999kHz )
1Hz (100.000kHz-999.999kHz)
10Hz (1.00000MHz-2.00000MHz)
AC测试信号模式
额定值(ALC OFF)
设定电压为测试端开路时Hcur电压
设定电流为测试端短路时从Hcur流出电流
恒定值(ALC ON)
保持DUT上电压与设定值相同
保持DUT上电流与设定值相同
测试电平
电压范围
5mVrms-20Vrms
F≤1MHz 5mVrms-20Vrms
F＞1MHz 5mVrms-15Vrms
准确度
±（10%×设定值+2mV）（AC≤2Vrms）
±（10%×设定值+5mV）（AC＞2Vrms）
分辨率
1mVrms（5mVrms-0.2Vrms）
1mVrms（0.2Vrms-0.5Vrms）
1mVrms(0.5Vrms-1Vrms)
10mVrms(1Vrms-2Vrms)
10mVrms(2Vrms-5Vrms)
10mVrms(5Vrms-10Vrms)
10mVrms(10Vrms-20Vrms)
电流范围
50μArms-100mArms
分辨率(100Ω内阻)
10μArms (50μArms-2mArms)
10μArms (2mArms-5mArms)
10μArms (5mArms-10mArms)
100μArms (10mArms-20mArms)
100μArms (20mArms-50mArms)
100μArms (50mArms-100mArms)
RDC测试
电压范围
100mV-20V
分辨率
1mV(0V-1V)
10mV(1V-20V)
电流范围
0mA-100mA
分辨率
10μA(0mA-10mA)
100μA(10mA-100mA)
DC偏置
电压范围
0V-±40V
准确度
AC≤2V 1%×设定电压+5mV
AC>2V 2%×设定电压+8mV
分辨率
1mV(0V-1V)
10mV(±1V- ±40V)
电流范围
0mA-±100mA
分辨率
10μA(0mA-10mA)
100μA(10mA-100mA)
内置电流源
电流范围
0mA-2A
准确度
I>5mA ±（2%×设定值+2mA）
分辨率
1mA
测试端配置
四端对
测试电缆长度
0m、1m、2m、4m
输出阻抗
30Ω，±4%@1kHz
100Ω，±2%@1kHz
数学运算
与标称值的偏差Δ，与标称值的百分比偏差Δ%
等效方式
串联、并联
校准功能
开路OPEN、短路SHORT、负载LOAD
测量平均
1-255次
量程选择
自动AUTO、手动HOLD
量程配置
LCR
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
RDC
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
测量时间（ms）
快速+:0.56ms
快速:3.3ms
中速: 90ms
慢速: 220ms
准确度
0.05%（具体参考说明书）
测量显示范围
Cs、Cp
0.00001pF-9.99999F
Ls、Lp
0.00001μH-99.9999kH
D
0.00001-9.99999
Q
0.00001-99999.9
R、Rs、Rp、X、Z、RDC
0.001mΩ-99.9999MΩ
G、B、Y
0.00001μs-99.9999S
VDC
±0V-±999.999V
IDC
±0A-±999.999A
θr
-3.14159-3.14159
θd
-179.999°-179.999°
Δ%
±（0.000%-999.9%）
多功能参数列表扫描
点数
201点，每个点可设置平均次数，每个点可单独分选
参数
测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A)
触发模式
顺序SEQ：当一次触发后，在有扫描点测量，/EOM/INDEX只输出一次
步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在的/EOM才输出
其他特点
1.扫描参数与测试参数都有多种复制功能
2.每个扫描点均可设置延时
比较器
每个扫描点多可测量四个测试参数，每个参数均可设置上下限，有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断
图形扫描
扫描点数
51、101、201、401、801点可选
结果显示
每个参数的极值以及光标在点的扫描参数值与对应的测试参数值
扫描轨迹
1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏
显示范围
实时自动、锁定
坐标标尺
对数、线性
扫描参数
频率、AC电压、AC电流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A)
触发方式
单次
手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描
连续
从起点到终点无限次循环扫描
结果保存
图形、文件
比较器
Bin分档
10Bin、PASS、FAIL
Bin偏差设置
偏差值、百分偏差值、关
Bin模式
容差、连续
Bin计数
0-99999
档判别
每档多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，出设定档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别
PASS/FAIL指示
满足Bin1-10,前面板PASS灯亮，否则FAIL灯量
数据缓存
201个测量结果可分批读取
存储调用
内部
约100M非易失存储器测试设定文件
外置USB
测试设定文件、截屏图形、记录文件
键盘锁定
可锁定前面板按键，其他功能待扩充

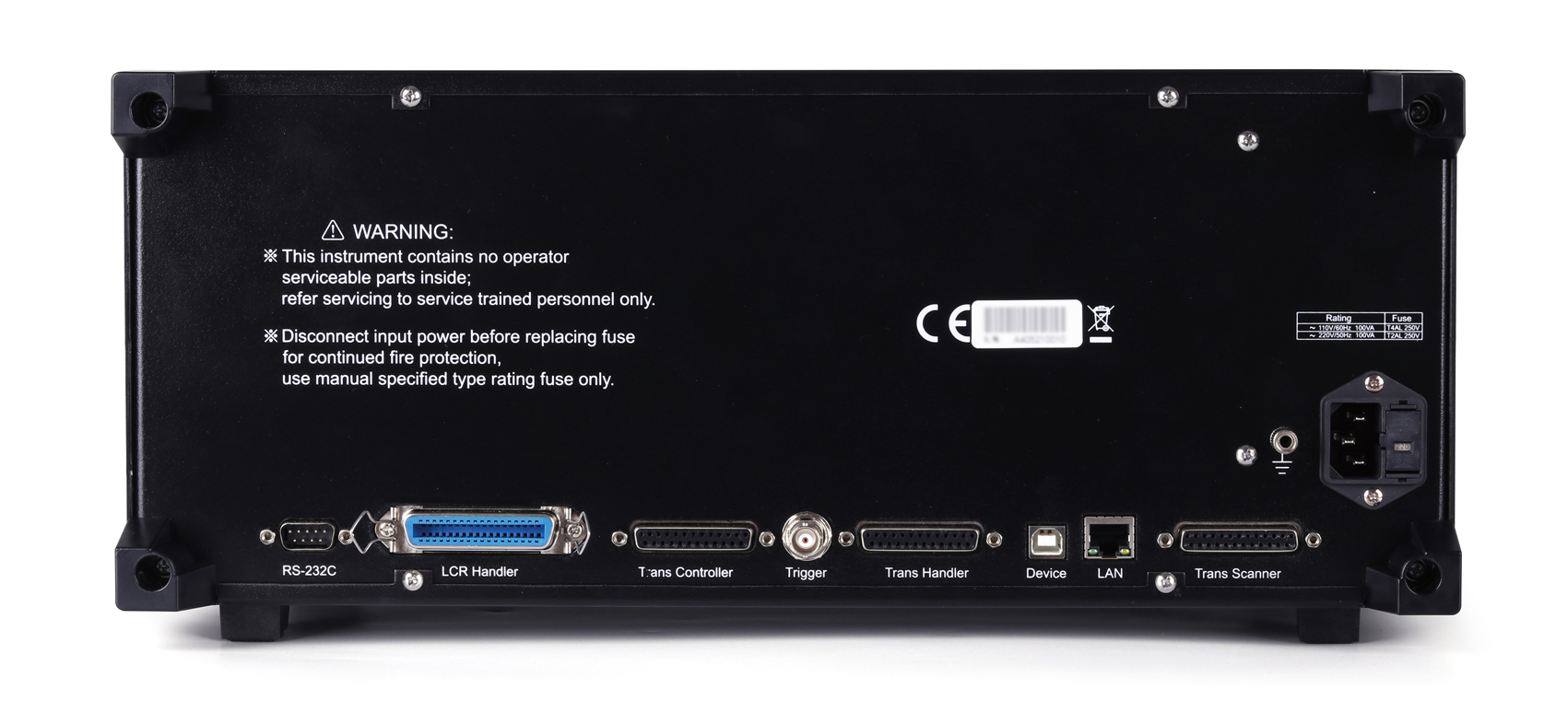

接口
USB HOST
2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个
USB DEVICE
通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。
LAN
10/100M以太网自适应
HANDLER
用于Bin分档信号输出
外部DC BIAS控制
支持TH1778A
RS232C
标准9针，交叉
RS485
可以接受改制或外接RS232转RS485模块
开机预热时间
60分钟
输入电压
100-120VAC/198-242VAC可选择，47-63Hz
功耗
不小于130VA
尺寸（WxHxD）mm3
430x177x265
重量（kg）
11kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
