Fluke 120B 系列 ScopeMeter® 工业用手持式示波表产品详细规格
产品规格: Fluke 120B 系列 ScopeMeter® 工业用手持式示波表
测试导线CatIV，750 Vrms 电压。CatIV，750 Vrms 值 400Hz
| 示波表模式 | ||
| 垂直 | ||
| 频率响应 - 直流耦合 | 不配备探针和测试导线（带 BB120） | 123B：直流 20 MHz (-3 dB) 124B 和 125B：直流 40 MHz (-3 dB) |
| 配备 STL120-IV 1:1 屏蔽测试导线 | DC - 12.5 MHz (-3 dB)/DC - 20 MHz (-6 dB) | |
| 配备 VP41 10:1 探针 | 123B：直流 20MHz (-3 dB) 124B 和 125B：直流 40 MHz (-3 dB) | |
| 频率响应 - 交流耦合（如果翻倒） | 不配备探针和测试导线 | <10 Hz (-3 dB) |
| 配备 STL120-IV 1:1 屏蔽测试导线 | <10 Hz (-3 dB) | |
| 配备 VP41 10:1 探针 | <10 Hz (-3 dB) | |
| 上升时间，不含探头， | 123B <17.5 ns 124B 和 125B <8.75 ns | |
| 输入阻抗 | 不配备探针和测试导线 | 1 MΩ//20 pF |
| 配备 BB120 | 1 MΩ//24 pF | |
| 配备 STL120-IV 1:1 屏蔽测试导线 | 1 MΩ//230 pF | |
| 配备 VP41 10:1 探针 | 5 MΩ//15.5 pF | |
| 灵敏度 | 5 mV 至 200 V/div | |
| 模拟带宽限制器 | 10 kHz | |
| 显示模式 | A、-A、B、-B | |
| 输入电压 A 和 B | 直接输入，配备测试导线，或配备 VP41 探针 | 600 Vrms |
| 配备 BB120 | 600 Vrms | |
| 任意端子和接地之间的空载电压 | 600 Vrms | |
| 水平 | ||
| 示波表模式 | 标准、单一、转动 | |
| 范围（标准） | 等效采样 | 123B： 20 ns 至 500 ns/div， |
| 124B 和 125B：10 ns 至 500 ns/div | ||
| 实时采样 | 1 μs 至 5 s/div | |
| 单一（实时） | 1 μs 至 5 s/div | |
| 转动（实时） | 1 s 至 60 s/div | |
| 采样率（双通道同时采样） | 等效采样（重复信号） | 高达 4 GS/s |
| 实时采样 1 μs 至 60 s/div | 40 MS/s | |
| 触发 | ||
| 屏幕更新 | 自动运行，触发 | |
| 数据源 | A，B | |
| A 和 B 灵敏度 | @ DC - 5 MHz | 0.5 div 或 5 mV |
| @ 40 MHz | 123B： 4 div | |
| 124B 和 125B：1.5 格 | ||
| @ 60 MHz | 123B： N/A | |
| 124B 和 125B：4 格 | ||
| 斜率 | 正值，负值 | |
| 高级示波表功能 | ||
| 显示模式 | 正常 | 捕获长达 25 ns 的脉冲波干扰，显示类似模拟信号的连续波形 |
| 平滑 | 抑制波形噪声 | |
| 脉冲波干扰捕获关闭 | 不捕获采样间的脉冲波干扰 | |
| 包络 | 记录并显示一段时间内的波形小值和值 | |
| 自动设置 (Connect-and-View™) | 全自动连续调节幅值、时基、触发电平、触发间隔和延迟触发。用户通过调整幅值、时基或触发电平可进行手动控。 | |
不确定度 +1%。屏幕上必须可以显示多个波形周期。
| 双输入仪表 | ||
| 当温度为 18 °C 至 28 °C 时，有测量值的精度在（读数的 % + 末位有效数字）之间。 | ||
| 低于 18 °C 或高于 28 °C 时，每每降低或升高 1 °C 加上 0.1x（特定精度）。对于 10:1 探针的电压测量值，加上探针的 |
| 输入 A 和输入 B | ||
| 直流电压 (VDC) | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 度 | ±（0.5% +5 个计数） | |
| 共模抑制比 (CMRR) | >100 dB @ dc，>60 dB @ 50，60 或 400 Hz | |
| 满刻度读数 | 5000 计数 | |
| 真有效值电压（V ac 和 V ac+dc） | ||
| 量程 | 500 mV、5 V、50 V、500 V、750 V | |
| 度 量程的 5% - （直流耦合） | DC - 60 Hz (V ac+dc) | ±（1% +10 个计数） |
| 1 Hz - 60 Hz (V ac) | ±（1% +10 个计数） | |
| 精度为量程的 5% - （交流或直流耦合） | 60 Hz 至 20 kHz | ±（2.5% +15 个计数） |
| 直流抑制（仅 VAC） | >50 dB | |
| 共模抑制比 (CMRR) | >100 dB @ dc | |
| >60 dB @ 50，60 或 400 Hz | ||
| 满刻度读数 | 5000 计数，读数与任何信号的波峰因数无关。 | |
| 峰值 | ||
| 模式 | 峰值、小峰值，或峰峰值 | |
| 量程 | 500 mV、5 V、50 V、500 V、2200 V | |
| 度 | 峰值或小峰值的精度 | 满量程的 5% |
| 峰峰值的精度 | 满量程的 10% | |
| 满刻度读数 | 500 计数 | |
| 频率 (Hz) | ||
| 量程 | 123B： 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 50 MHz | |
| 124B 和 125B：1 Hz、10 Hz、100 Hz、1 kHz、10 kHz、100 kHz、1 MHz、10 MHz 和 70 MHz | ||
| 频率范围 | 连续自动设置中为 15 Hz (1 Hz) 至 50 MHz | |
| 1 Hz 至 1 MHz 的精度 | ±（0.5% +2 个计数） | |
| 满刻度读数 | 10000 次 | |
| RPM | ||
| 读数 | 50.00 kRPM | |
| 度 | ±（0.5% +2 个计数） | |
| 占空比 (PULSE) | ||
| 量程 | 2% 至 98% | |
| 频率范围 | 连续自动设置中为 15 Hz (1 Hz) 至 30 MHz | |
| 脉宽 (PULSE) | ||
| 频率范围 | 连续自动设置中为 15 Hz (1 Hz) 至 30 MHz | |
| 满刻度读数 | 1000 计数 | |
| 电流（AMP） | ||
| 配备电流钳 | 量程 | 与 V dc、V ac、V ac+dc 或 PEAK 相同 |
| 比例因数 | 0.1 mV/A、1 mV/A、10 mV/A、100 mV/A、400 mV/A、1 V/A、10 mV/mA | |
| 度 | 与 V dc、V ac、V ac+dc 或 PEAK 相同（加上电流钳的不确定度） | |
| 温度 (TEMP)，带有可选温度探针 | ||
| 量程 | 200 °C/div (200 °F/div) | |
| 比例因数 | 1 mV/ °C 和 1 mV/ °F | |
| 度 | 与 V dc 相同（加上温度探针的不确定度） | |
| 分贝 (dB) | ||
| 0 dBV | 1 V | |
| 0 dBm (600 Ω /50 Ω) | 600 Ω 或 50 Ω 参考条件下为 1 mW | |
| dB on | V dc、V ac 或 Vac+dc | |
| 满刻度读数 | 1000 计数 | |
| 波峰因数 (CREST) | ||
| 量程 | 1 至 10 | |
| 满刻度读数 | 90 计数 | |
| 相位 | ||
| 模式 | A - B，B - A | |
| 量程 | 0 到 359 度 | |
| 分辨率 | 1 度 | |
| 功率（仅 125B） | ||
| 配置 | 单相/三相三线平衡负载（三相：仅限基波分量，仅限“自动设置”模式） | |
| 功率因数 (PF) | 瓦特和伏安范围之间的比率- 0.00 至 1.00 | |
| 瓦特 | 用输入 A（伏特）和输入 B（安培）的相应采样值相乘得到的有效值读数 | |
| 满刻度读数 | 999 计数 | |
| VA | Vrms x Arms | |
| 满刻度读数 | 999 计数 | |
| 无功功率 (VAR) | √((VA)²-W²) | |
| 满刻度读数 | 999 计数 | |
| Vpwm | ||
| 目的 | 测量脉宽调制信号，例如电机驱动逆变器输出信号 | |
| 原理 | 读数显示的是基于基波频率整个周期数的采样平均值获得的有效电压 | |
| 度 | 正弦波信号的 Vrms | |
| 输入 A 至常用 | ||
| 欧姆 (Ω) | ||
| 量程 | 123B 和 124B | 500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ |
| 125B | 50 Ω、500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ | |
| 度 | ±（0.6% + 5 个计数）50 Ω ±（2% + 20 个计数） | |
| 满刻度读数 | 50 Ω 至 5 MΩ - 5000 计数，30 MΩ - 3000 计数 | |
| 测量电流 | 0.5 mA 至 50 nA，随量程增大而减小 | |
| 开路电压 | <4 V | |
| 通断性 (Cont) | ||
| 蜂鸣 | <(30 Ω ± 5 Ω)，在 50 Ω 量程时 | |
| 测量电流 | 0.5 mA | |
| 检测到短路 | ≥1 ms | |
| 二极管 | ||
| 测量电压 | 0.5 mA 时 | >2.8 V |
| 开路时 | <4 V | |
| 测量电流 | 0.5 mA | |
| 极性 | 输入 A 为 + 极，COM 为 - 极 | |
| 电容 (CAP) | ||
| 量程 | 50 nF、500 nF、5 μF、50 μF、500 μF | |
| 满刻度读数 | 5000 计数 | |
| 测量电流 | 500 nA 至 0.5 mA，随量程增大而增加 | |
| 高级仪表功能 | ||
| 零点设置 | 依据参考值设置实际值 | |
| 自动保持（输入 A） | 捕获并保持稳定的测量结果。测量稳定时发出蜂鸣声。自动保持功能适用于主仪表读数，其中 AC 信号阈值为 1 Vpp，DC 信号阈值为 100 mV。 | |
| 固定小数点 | 使用衰减键启用 | |
仅自动调平）
| 光标读数（124B 和 125B） | ||
| 数据源 | A，B | |
| 单垂直线 | 平均读数、小读数和读数 | |
| 自开始读数以来的平均读数、小读数、读数和时间（处于“滚动”模式，仪表处于“保持”模式） | ||
| 自开始读数以来的小读数、读数和时间（处于“记录器”模式，仪表处于“保持”模式） | ||
| “电能质量”模式下的谐波值。 | ||
| 双垂直线 | 峰峰值、时间距离及时间距离倒数的读数 | |
| 平均读数、小读数、读数和时间距离读数（处于“滚动”模式，仪表处于“保持”模式） | ||
| 双水平线 | 高、低及峰峰值读数 | |
| 上升或下降时间 | 过渡时间，0% 和 读数（手动或自动调平；单通道模式 | |
| 度 | 与示波表精度相同 | |
| 记录器 | ||
| 记录器捕捉 Meter Recorder 模式下的仪表读数，或在 Scope Recorder 模式下连续对波形采样。信息存储在内存中或可选的 SD 卡（125B 或 124B 型）中。 | ||
| 测量结果在图形记录器上显示仪表和小测量值随时间变化的图形，在波形记录器上则显示采集的样本图形。 | ||
| 仪表读数 | ||
| 测量速度 | 2 个测量值/秒 | |
| 记录大小（小值、值、平均值） | 1 信道 2 M 读数 | |
| 记录时间跨度 | 2 周 | |
| 事件数量 | 1024 | |
| 波形记录 | ||
| 采样率 | 400 K 采样/秒 | |
| 大小内存 | 400 M 采样记录时间 | |
| 跨度内存 | 500 μs/div 为 15 分钟 20 ms/div 为 11 小时 | |
| 记录大小 SD 卡 | 1.5 G 采样 | |
| 记录时间跨度 SD 卡 | 500 μs/div 为 11 小时 20 ms/div 为 14 天 | |
| 事件数量 | 64 | |
（基本型 40 Hz 至 70 Hz）
| 电能质量（仅 125B） | ||
| 读数 | W、VA、var、PF、DPF、Hz | |
| W、VA、var 量程（自动） | 250 W 至 250 MW、625 MW、1.56 GW | |
| 选定时：总谐波 (% r) | ±（2% + 6 个计数） | |
| 选定时：基波 (% f) | ±（4% + 4 个计数） | |
| DPF | 0.00 至 1.00 | |
| 功率系数 | 0.00 至 1.00，±0.04 | |
| 频率范围 | 10.0 Hz 至 15.0 kHz 40.0 Hz 至 70.0 Hz | |
| 谐波数 | DC - 51 | |
| 读数/光标读数 | Vrms / Arms /W | 可以选择基波的各次谐波以获取单个读数 |
| 包括基波频率、相位角和 K-因子（单位为安培或瓦特） | ||
| BusHealth 测试仪（仅限 Fluke 125B） | ||
| 类型 | 子类型 | 协议 |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 第 1 类，31.25 kBit |
| Profibus | DP | EIA-485 |
| PA | 61158 第 1 类 | |
测试工具关闭时为 7 小时 （屏幕、波形和设置） （ 32 GB）
(10.2 x 5.2 x 2.15 in)FlukeView® 软件。
| 其他规格 | ||
| 显示屏 | 类型 | 5.7 英寸彩色有源矩阵 TFT |
| 分辨率 | 640 x 480 像素 | |
| 波形显示 | 垂直 | 10 格 40 个像素 |
| 水平 | 12 格 40 个像素 | |
| 功率 | 外部 | 通过 BC430 电源适配器 |
| 输入电压 | 10 V DC 至 21 V DC | |
| 功耗 | 5 W 标准 | |
| 输入连接器 | 5 mm 插座 | |
| 内部 | 通过 BP290 电池组 | |
| 电池电源 | 10.8 V 锂离子充电电池 | |
| 工作时间 | 7 小时（50% 背光亮度） | |
| 充电时间 | 测试工具关闭时为 4 小时 | |
| 允许的环境温度 | 充电时为 0 至 40 °C（32 至 104 °F） | |
| 数据存储 | 内部存储器课存储 20 个数据集 | 微型 SD 卡槽，带有可选 SD 卡 |
| 机械 | 尺寸 | 259 x 132 x 55 mm |
| 重量 | 1.4 kg (3.2 lb)，含电池 | |

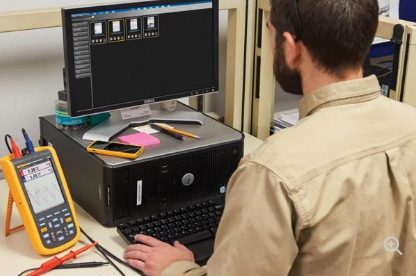

| 接口 | 光隔离接口 | 传输屏幕截图（位图）、设置和数据 |
| USB 接口，可连接 PC/笔记本电脑 | OC4USB 光电隔离 USB 适配器/电缆（选件），使用 Windows® 版 | |

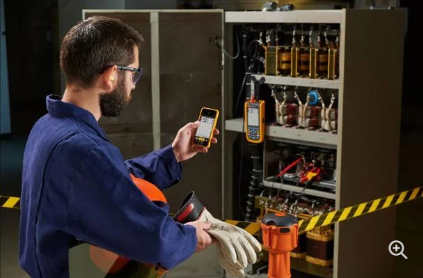

| 可选 WiFi 适配器 | 快速将屏幕截图（位图）、设置和数据传输到 PC/笔记本电脑、平板电脑、智能手机等。提供 USB 端口，用于连接 WiFi 接收器。出于安全考虑，不要通过接线使用 USB 端口。 | |
第 1 组，A 类IV，750 Vrms 值 400 Hz
| 使用环境 | ||
| 使用环境 | MIL-PRF-28800F 2 类 | |
| 温度 | 使用电池工作 | 0 至 40 °C（32 至 104 °F） |
| 使用电源适配器工作 | 0 至 50 °C（32 至 122 °F） | |
| 存放 | -20 至 60 °C（-4 至 140 °F） | |
| 工作湿度 | 0 至 10 °C（32 至 50 °F）时 | 非冷凝 |
| 10 至 30 °C（50 至 86 °F）时 | 95% | |
| 30 至 40 °C（86 至 104 °F）时 | 75% | |
| 40 至 50 °C（104 至 122 °F）时 | 45% | |
| 存放 | -20 至 60 °C（-4 至 140 °F） | 非冷凝 |
| 海拔 | 工作海拔为 3 km（10,000 英尺） | CAT III 600 V |
| 工作海拔为 2 km（6,600 英尺） | CAT IV 600 V | |
| 存放 | 12 km (40,000 feet) | |
| EMC 电磁兼容性 | 国际标准 | IEC 61326-1： 工业，CISPR 11： |
| 韩国 (KCC) | A 类设备（工业广播和通讯设备） | |
| 美国 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为免税设备。 | |
| 带适配器的无线电 | 频率范围 | 2412 MHz 至 2462 MHz |
| 输出功率 | <100 mW | |
| 防护等级 | IP51，参照： EN/IEC60529 | |
| 安全等级 | 通用 | IEC 61010-1： 污染等级 2 |
| 测量 | IEC 61010-2-033：CAT IV 600 V/CAT III 750 V | |
| 输入电压 A 和 B | 直接输入或通过线路输入 | 降额 600 Vrms CAT IV |
| 配备 Banana-to-BNC Adapter BB120 | 降额 600 Vrms | |
| 任意端子和接地之间的空载电压 | 600 Vrms Cat | |
