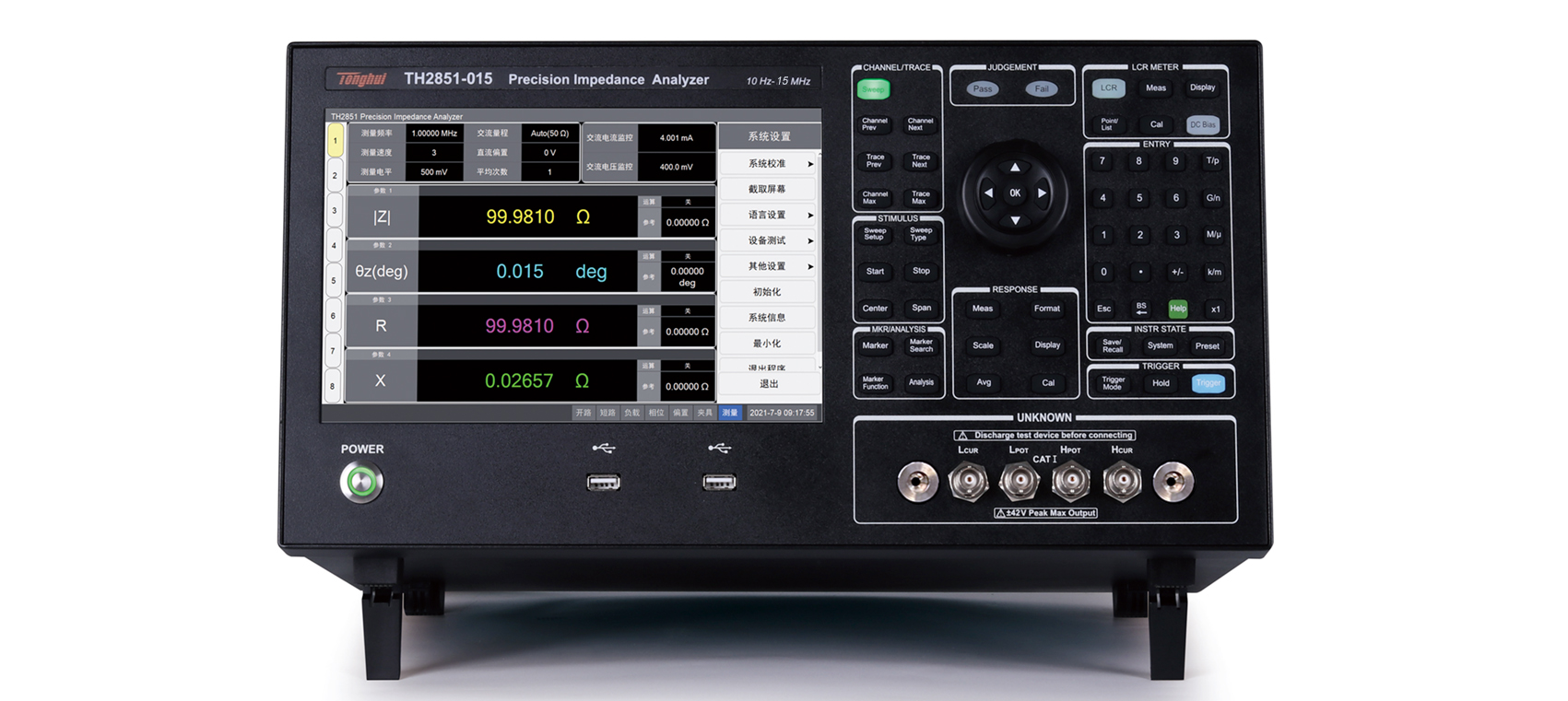

TH2851-015 精密阻抗分析仪产品详细规格
技术参数
产品型号
TH2851-015
TH2851-030
TH2851-050
TH2851-080
TH2851-130
显示
10.1英寸TFT LCD显示器1280×RGB×800，电容式触摸屏
AC测量参数
Cp/Cs、Lp/Ls、Rp/Rs、复数Z、|Z|、复数Y、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC测量参数
VDC、IDC、DCR
测试频率
范围
10Hz - 15MHz
10Hz - 30MHz
10Hz - 50MHz
10Hz - 80MHz
10Hz - 130MHz
分辨率
1mHz
频率相对误差
≤±0.0007%
测试电平
AC电压
5mV - 2Vrms
分辨率
1mV
AC电流
50μA - 20mArms
分辨率
10μA
DC偏置
电压
0V - ±40V
电压分辨率
1mV
电流
0mA - ±100mA
电流分辨率
40μA
测试端配置
四端对
输出阻抗
25Ω/100Ω
典型测量时间（速度）
五档：1(快速) - 5()
1:2.5ms 2:10ms 3:40ms 4:80ms 5:400ms
（不包括通讯时间的算数平均值，每个频率测试速度会略有不同）
准确度
1kHz：0.08%
1MHz：0.08%
2MHz：0.5%
10MHz：1%
130MHz：5.0%
测量显示范围
a 1×10-18； E 1×1018
Cs、Cp
±1.00000 aF - 999.999 EF
Ls、Lp
±1.00000 aH - 999.999 EH
D
±0.00001 - 9.99999
Q
±0.01 - 9999.99
R、Rs、Rp、X、Z
±1.00000 aΩ - 999.999 EΩ
G、B、Y
±1. 00000 aS - 999.999 ES
Vdc
±1.00000 aV - 999.999 EV
Idc
±1.00000 aA - 999.999 EA
θr
±1.00000 a rad - 3.14159 rad
θd
±0.0001 deg - 180.000 deg
Δ%
±0.0001% - 999.999%
多功能参数列表扫描
1601点，每个点可设置平均数，每个点可单独分选
扫描参数：测量参数、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描
参数
频率、ACV、ACI、DCV、DCI
类型
对数、线性、频率分段
点数
2-1601
通道数
4
曲线数
4条/通道
分屏显示
16种（通道和曲线）
等效电路分析
3元件模型：4个、4元件模型：3个
晶体振荡器分析
有
曲线轨迹比对
有
分选
LCR模式10档分选；扫描模式每条曲线单独分选
接口

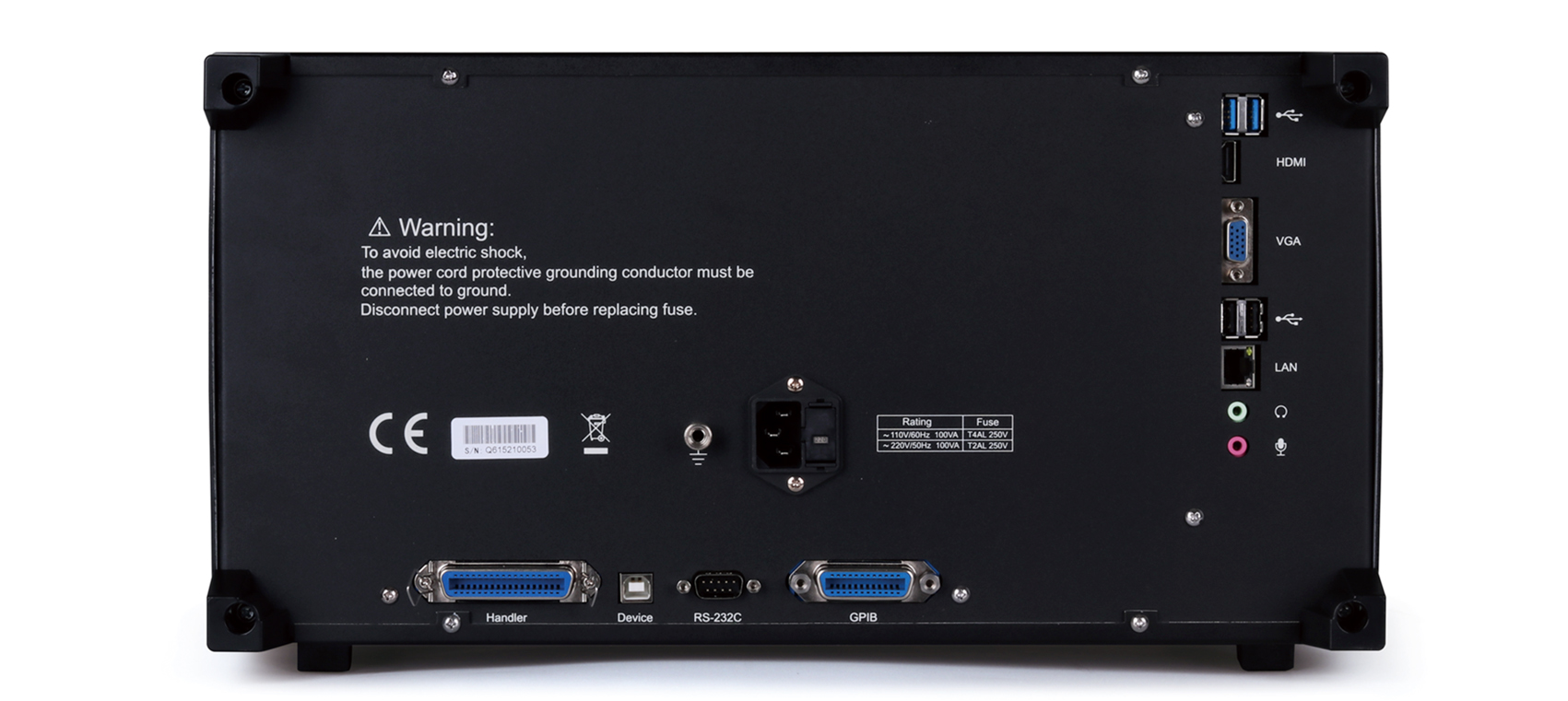

RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI
开机预热时间
60分钟
输入电压
100-120VAC/198-242VAC可选择，47-63Hz
功耗
150VA
尺寸（WxHxD）mm3
428x220x325
重量
14.5kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 夹具 | TH26047 | ||||
| 四端带卡夹具 | TH26005D | ||||
| 100Ω标准电阻 | TH26082A | ||||
| 短路片 | TH26010 | ||||
| TH2851校准套件 | TH2851校准套件 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具(片式) | TH26007A | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 夹具 | TH26048 | ||||
| 测试夹具 | TH26062A | ||||
| 测试夹具 | TH26063 | ||||
| 高频贴片夹具 | TH26108C | ||||
| 电介质测试夹具 | TH26077 | ||||
| TH2851-7mm夹具 | TH26086 | ||||
| TH2851磁导率测试夹具 | TH26088 | ||||
| TH2851-7mm夹具-校准套件 | TH26086-CAL | ||||
