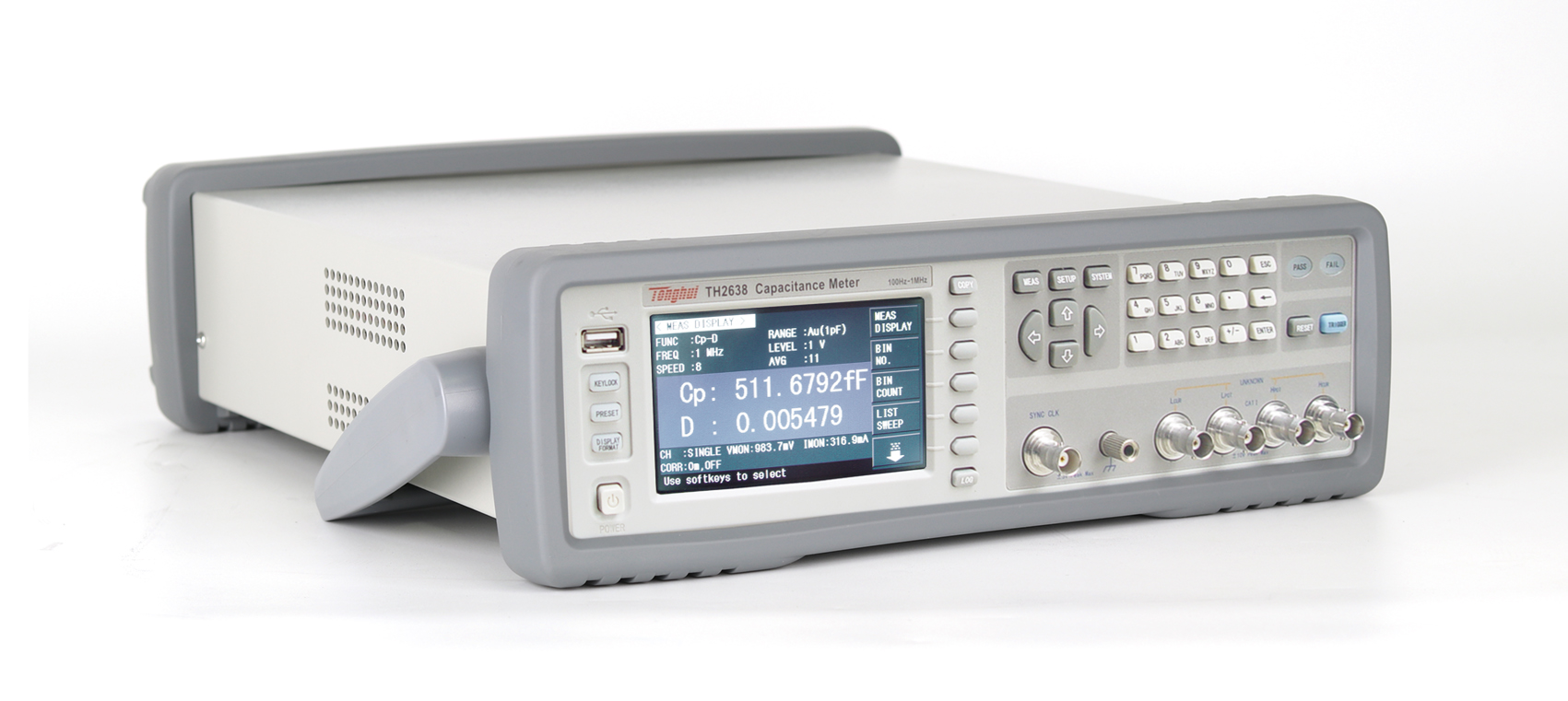

TH2638 高速精密电容测量仪产品详细规格
技术参数
型号
TH2638
TH2638A
TH2638B
TH2638C
测试信号参数
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-
D, Cs-Q, Cs-Rs
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-
D, Cs-Q, Cs-Rs, Cs-Rs-Ls
Cp-D, Cp-Q, Cp-Rp, Cp-G,
Cs-D, Cs-Q, Cs-Rs
测试信号
频率
允许频率
TH2638:100Hz,120Hz,1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2%
TH2638A:100Hz,120Hz,1kHz,10kHz,40kHz,100kHz
TH2638B:100Hz,120Hz, 1kHz,10kHz
TH2638C:100Hz,120Hz, 1kHz
精度
±0.02%
电平
范围
0.1V-1V
分辨率
0.001V
精度
±5%
输出方式
连续或同步
信号源延时
范围
0-1s
分辨率
0.1ms
输出阻抗
100Hz
120Hz
SLC OFF ≥220μF 量程 1.5 Ω
≥220μF 量程 0.3 Ω
SLC ON
10nF - 100μF 量程 10 Ω
1kHz
SLC OFF ≥22μF 量程 1.5Ω
≥22μF 量程 0.3Ω
SLC ON 220nF - 10μF 量程 0.3Ω
100pF - 100nF 量程 10Ω
10kHz
≥2.2μF 量程 1.5 Ω
100pF - 1μF 量程 10 Ω
------
40kHz
------
10 Ω------
------
100kHz
10 Ω
------
------
1MHz
10 Ω
------------
------
测试速度
五档测试速度选择：1，2，4，6，8
快测量速度
100Hz/120Hz
11ms
1kHz/10kHz
3.3ms
40kHz
------
3ms------
------
100kHz
2.5ms
------
------
1MHz
2.3ms
------------
------
测试量程方式
自动、保持
测试信号频率量程
100Hz/120Hz
10nF, 22nF, 47nF, 100nF, 220nF, 470nF, 1μF, 2.2μF, 4.7μF, 10μF, 22μF, 47μF, 100μF, 220μF, 470μF, 1 mF
1kHz
100pF, 220pF, 470pF, 1nF , 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF ,470nF, 1μF, 2.2μF,
4.7μF, 10μF, 22μF, 47μF, 100μF
10kHz
100pF, 220pF, 470pF, 1nF, 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF, 470nF,1μF, 2.2μF,
4.7μF, 10μF
40kHz
22pF, 47pF, 100pF, 220pF,470pF,1nF, 2.2nF, 4.7nF,10nF,
------
22nF, 47nF,100nF, 220nF,
470nF, 1μF, 2.2μF
------
------
100kHz
10pF, 22pF, 47pF,100pF, 220pF, 470pF,1nF, 2.2nF, 4.7nF,10nF,
22nF, 47nF,100nF, 200nF, 470nF, 1mF
------
------
1MHz
1pF, 2.2pF, 4.7pF, 10pF, 22pF,------
47pF, 100pF, 220pF, 470pF, 1nF
------
------
平均次数
1 - 256
触发方式
内部，手动，外部，总线
内部，手动，外部（除SCANER），总线（除GPIB）
触发延时时间
范围
0 - 1s
分辨率
0.1ms
测量显示范围
参数
Cs , Cp
±1.000000 aF - 999.9999 EF
D
±0.000001 - 9.999999
Q
±0.01 - 99999.99
Rs, Rp
±1.000000 aΩ - 999.9999 EΩ
G
±1.000000 aS - 999.9999 ES
Δ%
±0.0001 % - 999.9999 %
基本测量准确度
C:0.07%, D:0.0005
显示方式
浮动/固定小数点显示、ΔABS、Δ%
列表扫描
10点列表扫描，可对频率、电压进行扫描
比较器功能
11档 BIN1-BIN9、OUT_OF_BIN、AUX_BIN

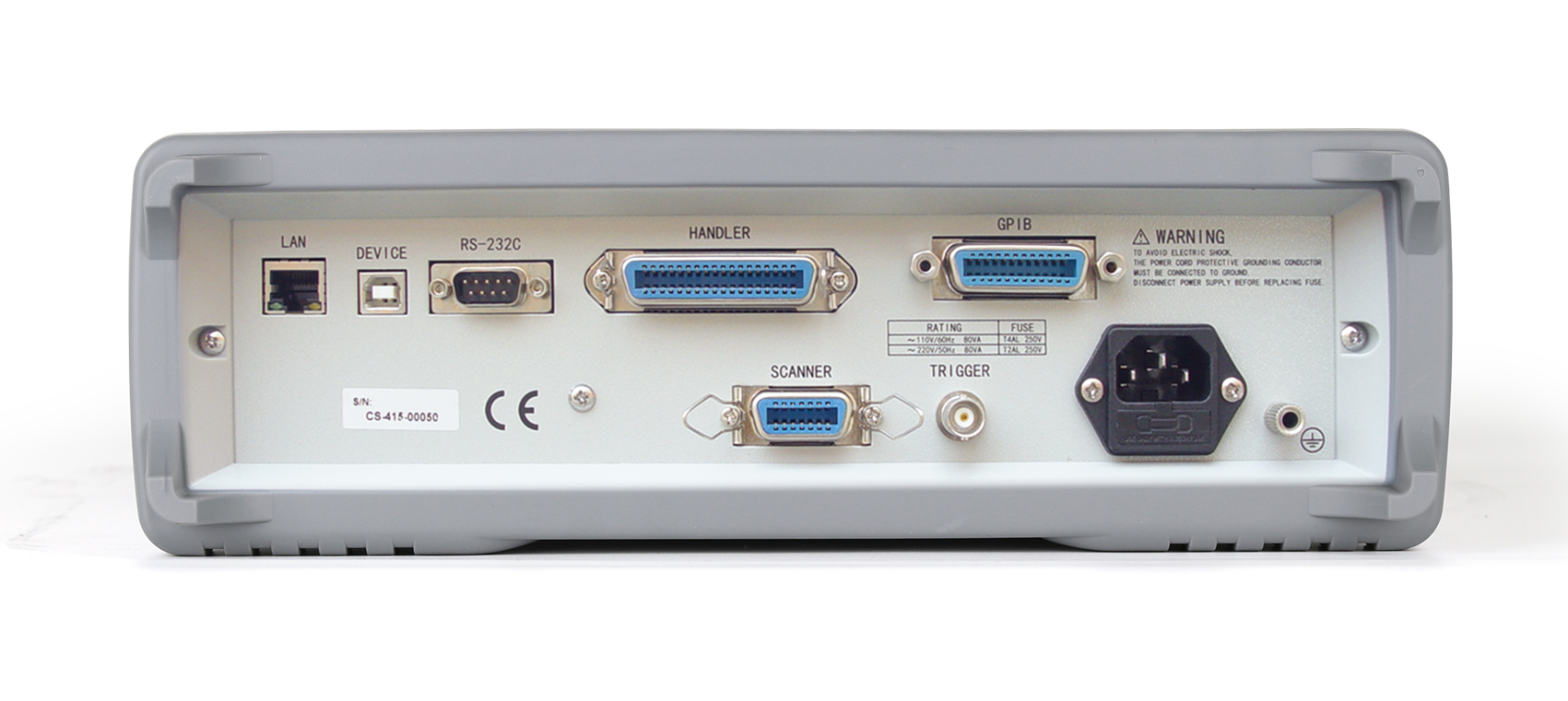

接口
TH2638:RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER
TH2638A B C:RS232C、LAN、USB HOST、USB DEVICE、HANDLER
内部存储
40个仪器设定文件
外部USB存储
·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器
一般技术指标
温度、湿度、海拔
（操作环境）
0 ℃ - 45 ℃，15% - 85% RH (≤40℃，无冷凝)，0 - 2000m
供电电源
电压
90VAC - 264VAC
频率
47Hz - 63Hz
功耗
150VA
温度、湿度、海拔
（存储环境）
-20 ℃ - 70 ℃，0 - 90% RH (≤65℃，无冷凝)，0 - 4572m
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | ||||
| 夹具 | TH26048A | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具(片式) | TH26007A | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 夹具 | TH26047 | ||||
| 测试夹具 | TH26062A | ||||
| 测试夹具 | TH26063 | ||||
| 高频贴片夹具 | TH26108C | ||||
| 电介质测试夹具 | TH26077 | ||||
