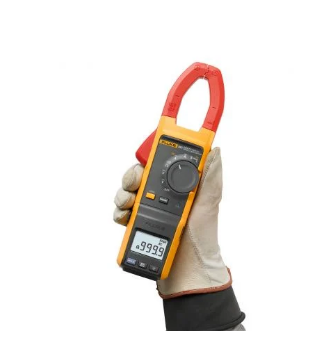

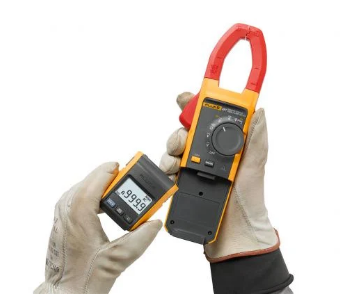

Fluke 381 远程显示直均方根交流/直流钳形表 采用 iFlex™产品详细规格
产品规格: Fluke 381 远程显示直均方根交流/直流钳形表 ，采用 iFlex™
| 电气技术规格 | ||||
| 通过夹钳的交流电流 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 度 | 2% ± 5 位 (10-100 Hz) 5% ± 5 位 (100-500 Hz) | |||
| 低通滤波器参数 | 已内置，800Hz | |||
| 波峰因数 (50/60 Hz) | 3（500 A 时） 2.5（600 A 时） 1.42（1000 A 时） C.F. > 2 时增加 2% | |||

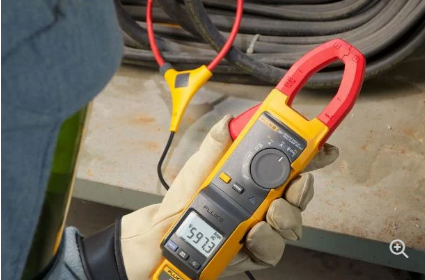

| 通过柔性电流探头的交流电流 | ||||
| 量程 | 999.9 A / 2500 A (45 Hz – 500 Hz) | |||
| 分辨率 | 0.1 A / 1 A | |||
| 度 | 3% ± 5 位 | |||
| 波峰因数 (50/60 Hz) | 3.0（1100 A 时） 2.5（1400 A 时） 1.42（2500 A 时） C.F. > 2 时增加 2% | |||
| 位置灵敏度 | ||||
 | 距离 | |||
| i2500-10 Flex | i2500-18 Flex | 误差 | ||
| A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ±0.5% | |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ±1.0% | |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ±2.0% | |
| 测量不确定度假定中间的主要导线处于位置、无外部电场或磁场且处于工作温度范围内。 | ||||
| 直流电流 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 度 | 2% ± 5 位 | |||
| 交流电压 | ||||
| 量程 | 600 V /1000 V | |||
| 分辨率 | 0.1 V / 1 V | |||
| 度 | 1.5% ± 5 位 (20 – 500 Hz) | |||
| 直流电压 | ||||
| 量程 | 600.0 V /1000 V | |||
| 分辨率 | 0.1 V / 1 V | |||
| 度 | 1% ± 5 位 | |||
| 启动电流 | ||||
| 响应时间 | 100ms | |||
| 频率 – 通过钳口 | ||||
| 量程 | 5.0 – 500.0 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 度 | 0.5% ± 5 位 | |||
| 触发电平 | 5 – 10 Hz，≥10 A 10 – 100 Hz，≥5 A 100 – 500 Hz，≥10 A | |||
| 频率（通过柔性电流探头） | ||||
| 量程 | 5.0 至 500.0 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 度 | 0.5% ± 5 位 | |||
| 触发电平 | 5 到 20 Hz，≥ 25 A 20 到 100 Hz，≥ 20 A 100 到 500 Hz，≥ 25 A | |||
| 电阻 | ||||
| 量程 | 600 Ω/6 kΩ/60 kΩ | |||
| 分辨率 | 0.1 Ω/1 Ω/10 Ω | |||
| 度 | 1% ± 5 位 | |||
| 机械规格 | ||||
| 尺寸（长 x 宽 x 高） | 277 x 88 x 43 mm（远程单位 55 mm） | |||
| 重量 | 350 g | |||
| 钳口开度 | 34 mm | |||
| 柔性电流探头直径 | 7.5 mm | |||
| 柔性电流探头电缆长度 （端部到电线接头） | 1.8 m | |||
| 环境指标 | ||||
| 工作温度 | -10 °C 至 +50 °C | |||
| 存放温度 | -40 °C 至 +60 °C | |||
| 工作湿度 | 非冷凝 (< 10 °C) ≤ 90% RH（10 °C 至 30 °C 时） ≤ 75% RH（30 °C 至 40 °C 时） ≤ 45% RH（40 °C 至 50 °C 时） （非冷凝） | |||
| 工作海拔 | 2000 m | |||
| 存放海拔 | 12000 米 | |||
| EMI, RFI, EMC, RF | EN 61326-1:2006，EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006 ETSI EN 300 489 V1.8.1:2008 FCC 第 15 部分中 C 子部分第 15.207、15.209、15.249 的有适用要求 FCCID: T68-F381 RSS-210 IC: 6627A-F381 | |||
| 温度系数 | 大于 28°C，低于 18°C，每度加上 0.1× 规定度 | |||
| 无线频率 | 2.4 GHz ISM 频带 10 米范围 | |||
| 符合安全标准 | ANSI/ISA S82.02.01:2004 CAN/CSA-C22.2 编号 61010-1-04 IEC/EN 61010-1:2001 到 1000V CAT III、600V CAT IV。 | |||
| 双重绝缘电气间隙 | 符合 IEC 61010-2-032 | |||
| 双重绝缘爬电 | 符合 IEC 61010-1 标准 | |||
| 机构 | ||||
