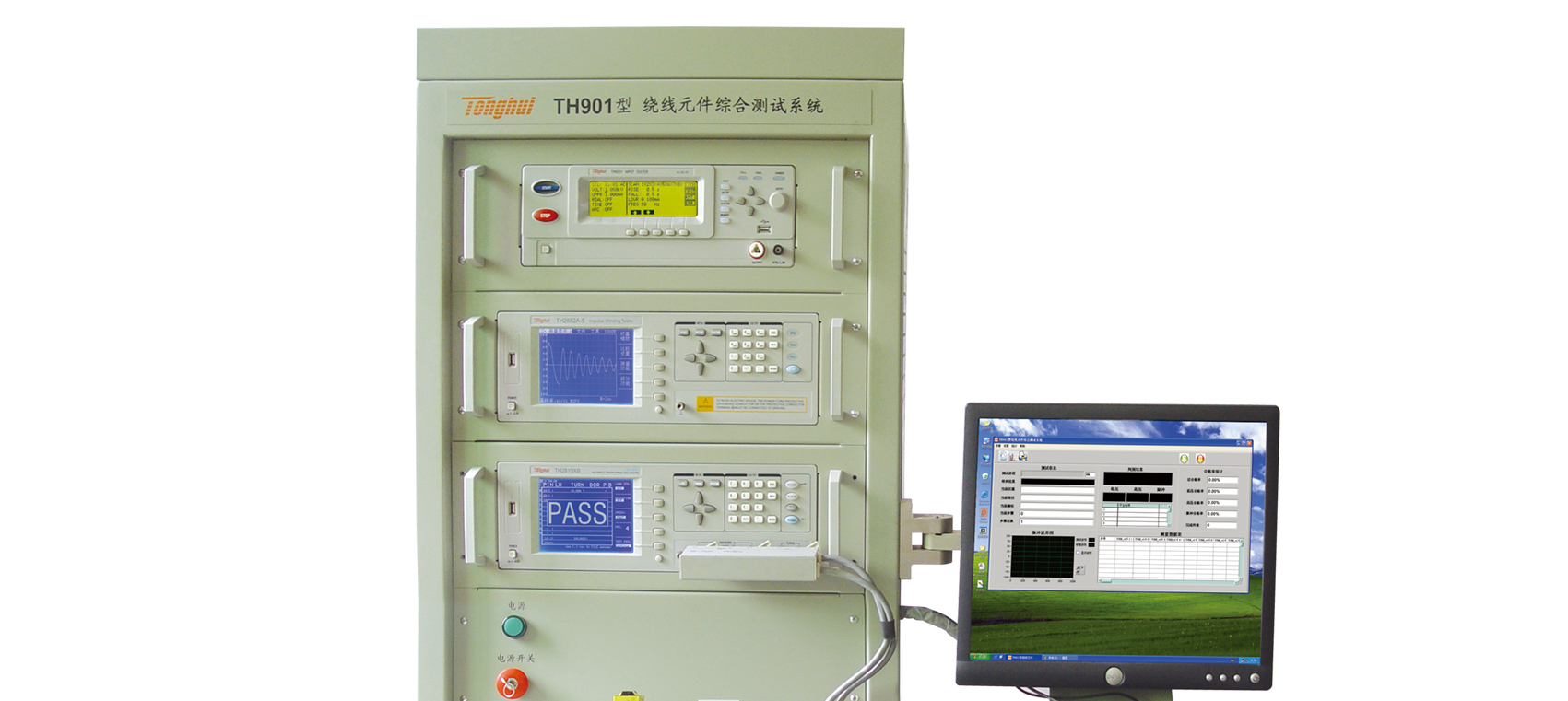

TH901 绕线元件综合测试系统产品详细规格
技术参数
低压参数测试 Items 范围 测试频率 20Hz~200kHz L, Lk 0.01nH~99.9999kH C 0.00001pF~9.99999F R, X, Z, DCR, ACR 0.01mΩ~99.9999MΩ Y, B, G 0.01nS~99.9999S D 0.00001~99999.9 Q 0.01~99999.9 θ Deg – 179.999o~179.999oRad – 3.14159~3.14159 Turns Ratio 1:0.01 – 100:1 耐压绝缘测试 功能 输出电压 测试范围 测试精度 交流耐压 500VAC~2500VAC(邻Pin间)50VAC~5000VAC(隔Pin间) 1μA~30mA ±（2%读数+5个字） 直流耐压 50VDC~3500VDC(邻Pin间)50VDC~6000VDC(隔Pin间) 0.1μA~10mA ±（2%读数+5个字） 绝缘电阻 50VDC~1000VDC 0.1MΩ~50GΩ ±（15%读数+5个字） 线圈脉冲测试 输出电压 500V~5000V，100V步进，5% ±25V 电感量测试范围 >20μH 波形采样 采样率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采样点：960bytes 附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
