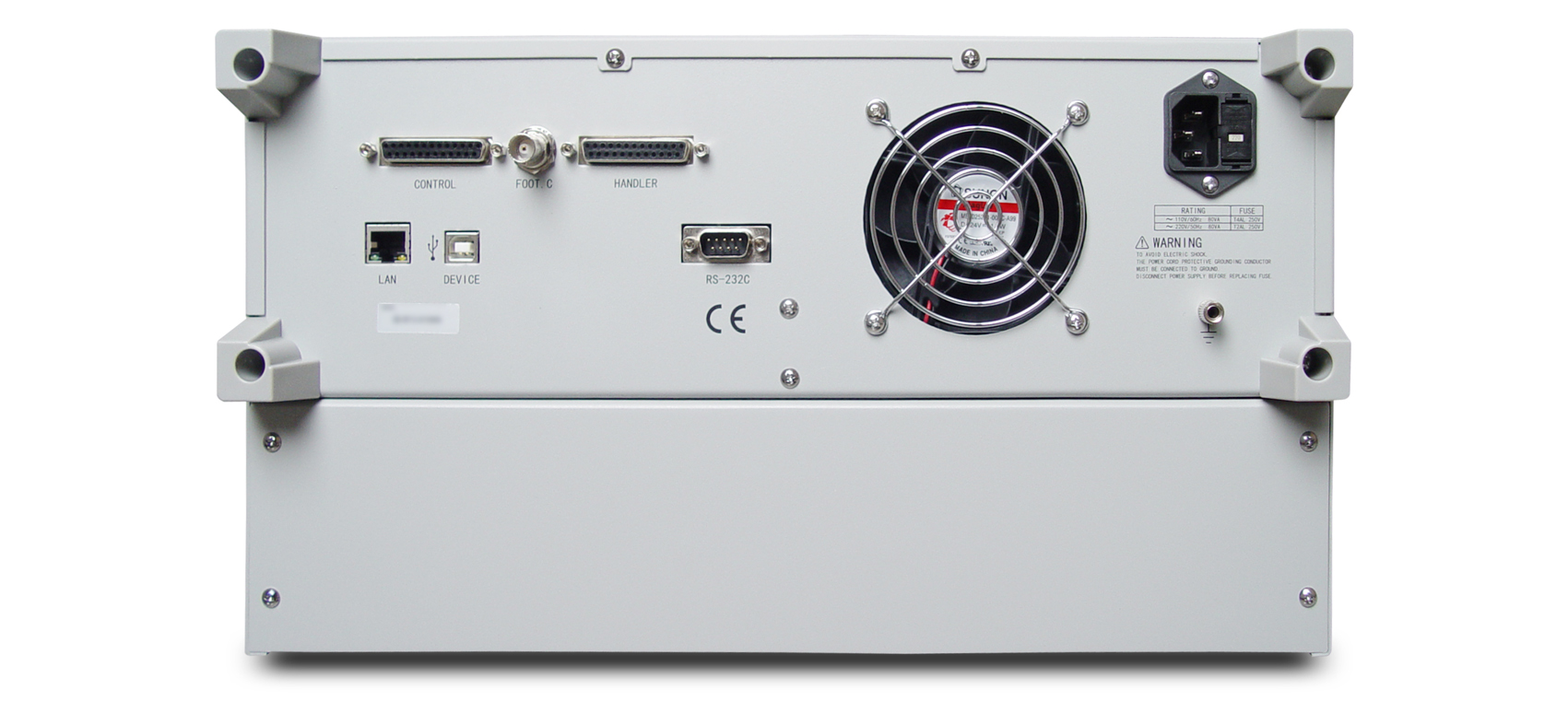

TH2829NX 自动变压器测试系统产品详细规格
技术参数
产品型号
TH2829LX
TH2829AX
TH2829AX-24
TH2829AX-48
TH2829NX
TH2829BX
TH2829CX
测试脚位（PIN）
20
20
24
48
72/96/120/144/168/192
20
20
测试频率
20Hz—200kHz
20Hz—500kHz
20Hz—1MHz
显示
7英寸 TFT LCD显示器800×RGB×600
LCR功能
可联系业务员选购开通
变压器测试参数
圈数比
圈数
相位
电感
电容
漏感
品质因数
交流电阻
直流电阻
平衡
引脚短路
二极管正反向
Turn Ratio
Turns
Phase
L
C
Lk
Q
ACR
DCR
Balance
Pin Short
Diode P/N
LCR测试参数
|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk
基本测量准确度
LCRZ
0.05%
DCR、圈数比
0.1%
信号源输出阻抗
10Ω、30Ω、50Ω、100Ω
测试速度 (ms/次)
13ms,90ms，370ms
AC信号电平
5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms
DC偏置电压源
------
0V— ±10V；0mA— ±100mA
DC偏置电流源
0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902）
DC恒定电流源
0mA— ±120mA用于二极管正向特性测试
二极管测试
正向测试电压
0—9.9999V
反向测试电流
0—99.999mA
比较器
10档分选,PASS/FAIL指示,档计数功能
存储
内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试线 | TH26004B | ||||
| 脚踏启动开关 | TH2829AX-001 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
