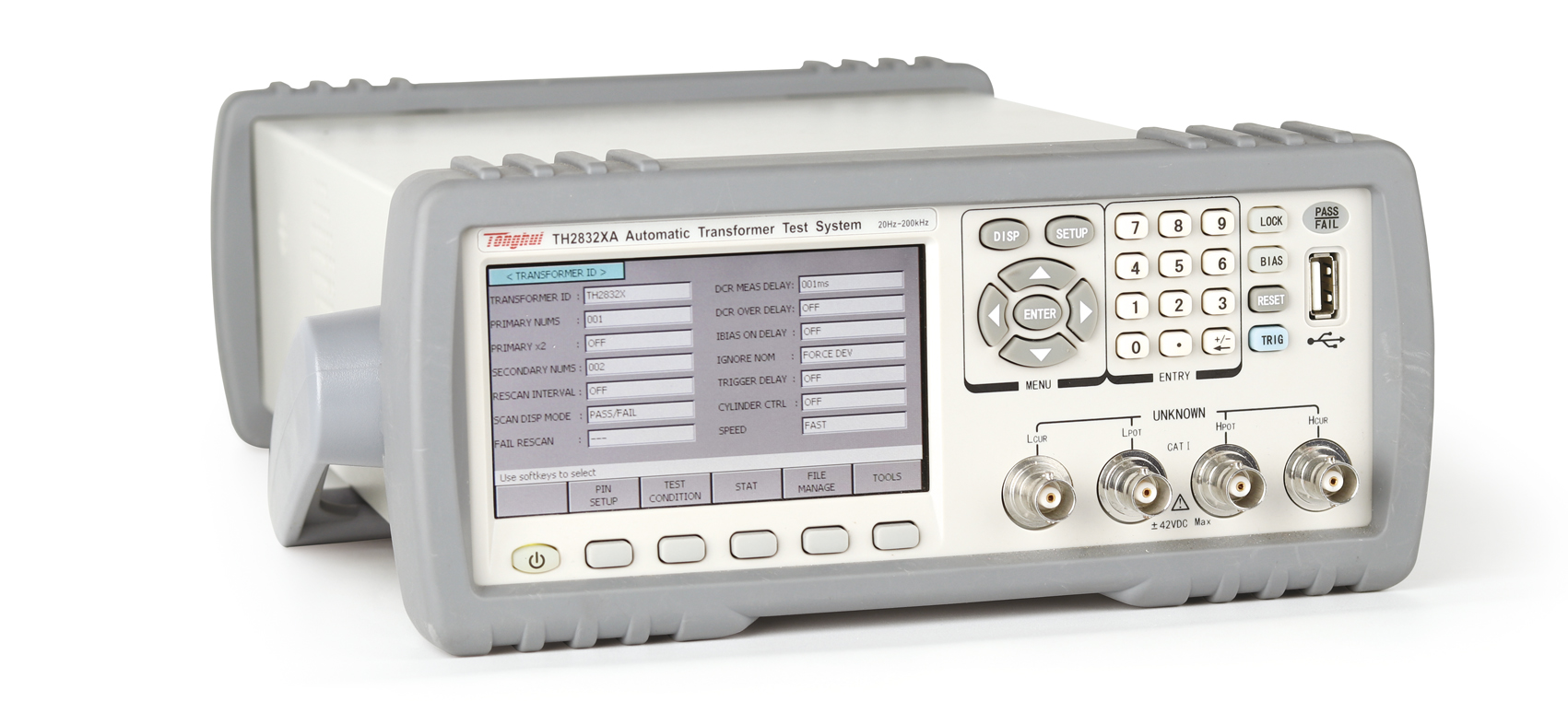

TH2832XA 自动变压器测试系统产品详细规格
技术参数
产品型号
TH2832XA
变压器测试系统
变压器测试参数
圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。
基本准确度
LCRZ
0.1%
DCR,圈数比
0.5%
测试信号频率
20Hz-200kHz 共15025点
信号源输出阻抗
30Ω、100Ω可选
AC测试信号电平
正常
10mV—2Vrms
小分辨率：10mV,准确度：10%x设定电压+2mV
100μA—20mArms
小分辨率：0.1mA
恒定电平
20mV—1Vrms
小分辨率：10mV, 准确度：10%x设定电压+2mV
200μA—10mArms
小分辨率：0.1mA
DC偏置电压源
0V—± 5V
小分辨率：0.5mV, 准确度：1%x设定电压+5mV
0mA—±50mA
小分辨率：0.5μA
LCR数字电桥测试参数
|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,DCR
DCR显示范围
0.00001Ω－999.999MΩ
圈数比显示范围
1:0.01－100:1
LCR参数显示范围
|Z|,R,X
0.00001Ω—99.9999MΩ
|Y|,G,B
0.00001μs—99.9999s
C
0.00001pF—9.99999F
L
0.00001μH—99.9999kH
D
0.00001—9.99999
Q
0.00001—99999.9
θ(DEG)
-179.999º—179.999º
θ(RAD)
-3.14159—3.14159
Δ%
-999.999%—999.999%
测量时间(≥10 kHz)
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
等效电路
串联,并联
量程方式
自动,保持
触发方式
内部,手动,外部,总线
平均次数
1－255
清零功能
开路,短路,负载
数学运算
直读,ΔABS,Δ%
触发延时时间设定
0－60.000s,1ms步进
步进延时时间设定
0－60.000s,1ms步进
比较器功能
10档分选，BIN1～BIN9、NG、AUX
档计数功能
PASS、FAIL前面板或扫描夹具LED显示
存储器
100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆

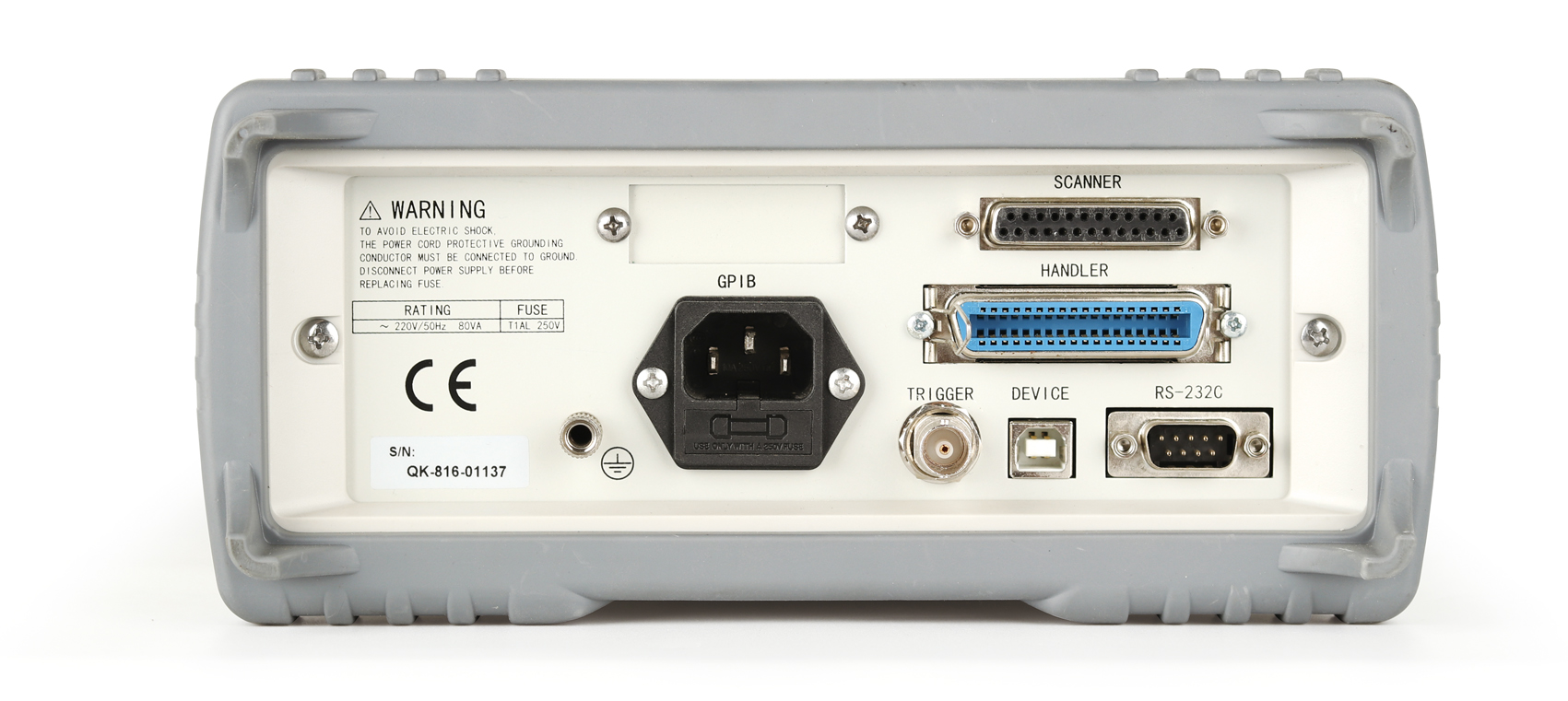

接口
控制接口
HANDLER或SCANNER
通讯接口
USB HOST、RS232C、RS485(选件)、GPIB(选件)
存储器接口
USBDEVICE
TH1831扫描测试治具技术参数
扫描测试输出脚位
24Pin
24 Pin扫描输出端分布电容
20pF
变压器锁紧方式（选件）
气动(TH1831-02)支持0.7MPa
手动(TH1831-01)
面板测试控制
START，RESET按键，PASS/FAIL LED指示
Handler接口（从扫描夹具输出）输入/输出信号
电源：+5V，GND 输入：START，RESET输出：PASS，FAIL 通、断信号TTL电平
外部启动输入
脚踏启动开关
工作温度，湿度
0°C-40°C，≤90%RH
电磁阀工作电源输出
+24V
体积
228mm×203mm×53 mm
重量
2.9kg
附件
