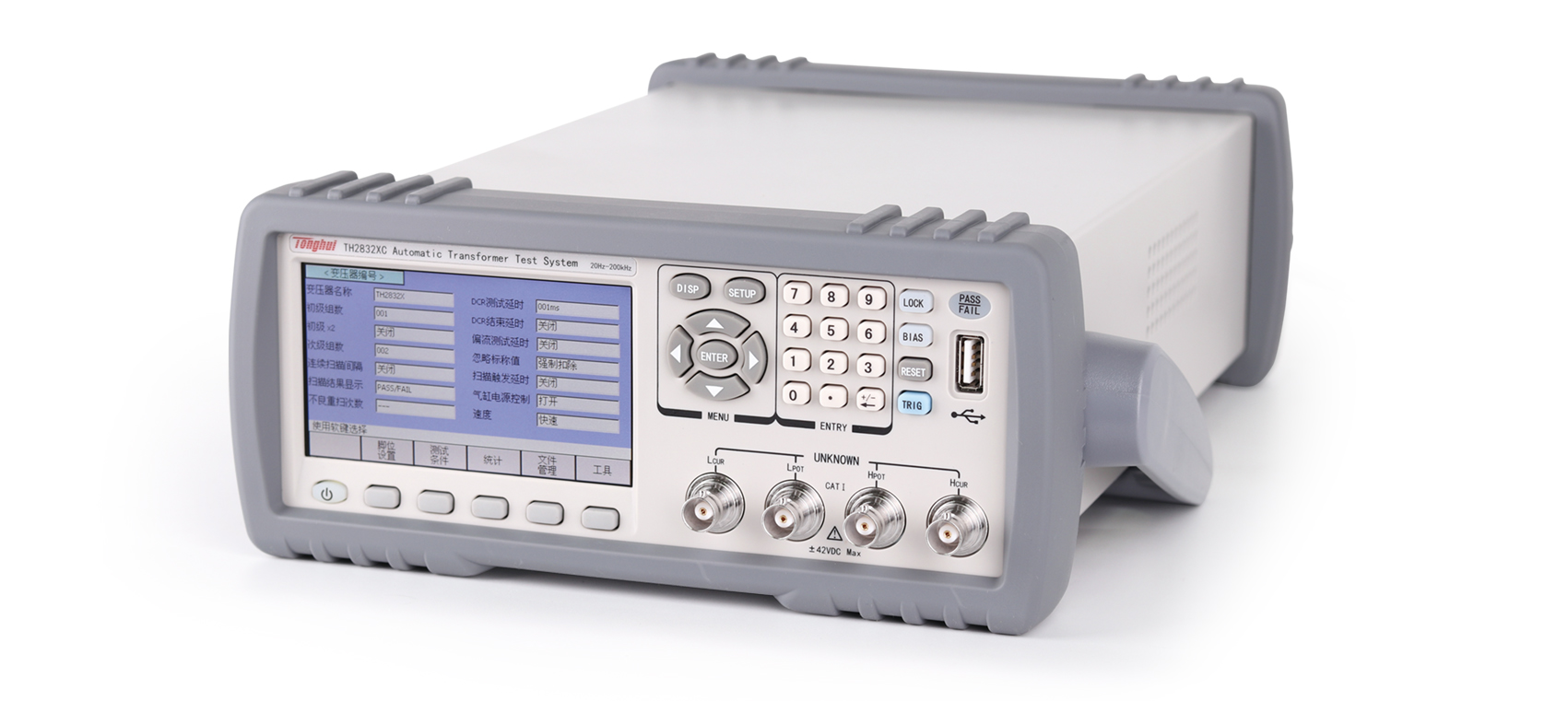

TH2832XC 自动变压器测试系统产品详细规格
技术参数
产品型号
TH2832XC 变压器测试系统
变压器测试参数
圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 基本准确度
LCRZ
0.1%
DCR,圈数比
0.5%
测试信号频率点
20Hz-200kHz 共15025 信号源输出阻抗
30Ω、100Ω可选 AC测试信号电平
正常
10mV—2Vrms
小分辨率：10mV,准确度：10%x设定电压+2mV
100μA—20mArms
小分辨率：0.1mA
恒定电平
20mV—1Vrms
小分辨率：10mV,准确度：10%x设定电压+2mV
200μA—10mArms
小分辨率：0.1mA
DC偏置电压源
0V—± 5V
小分辨率：0.5mV,准确度：1%x设定电压+5mV
0mA—±50mA
小分辨率：0.5μA
DCR显示范围
0.00001Ω－999.999MΩ
圈数比显示范围
1:0.01－100:1
测量时间(≥10 kHz)
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
等效电路
串联,并联
量程方式
自动,保持
触发方式
内部,手动,外部,总线
平均次数
1－255
清零功能
开路,短路,负载
数学运算
直读,ΔABS,Δ%
触发延时时间设定
0－60.000s,1ms步进
步进延时时间设定
0－60.000s,1ms步进
比较器功能
10档分选，BIN1～BIN9、NG、AUX
档计数功能
PASS、FAIL前面板或扫描夹具LED显示
存储器
100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆

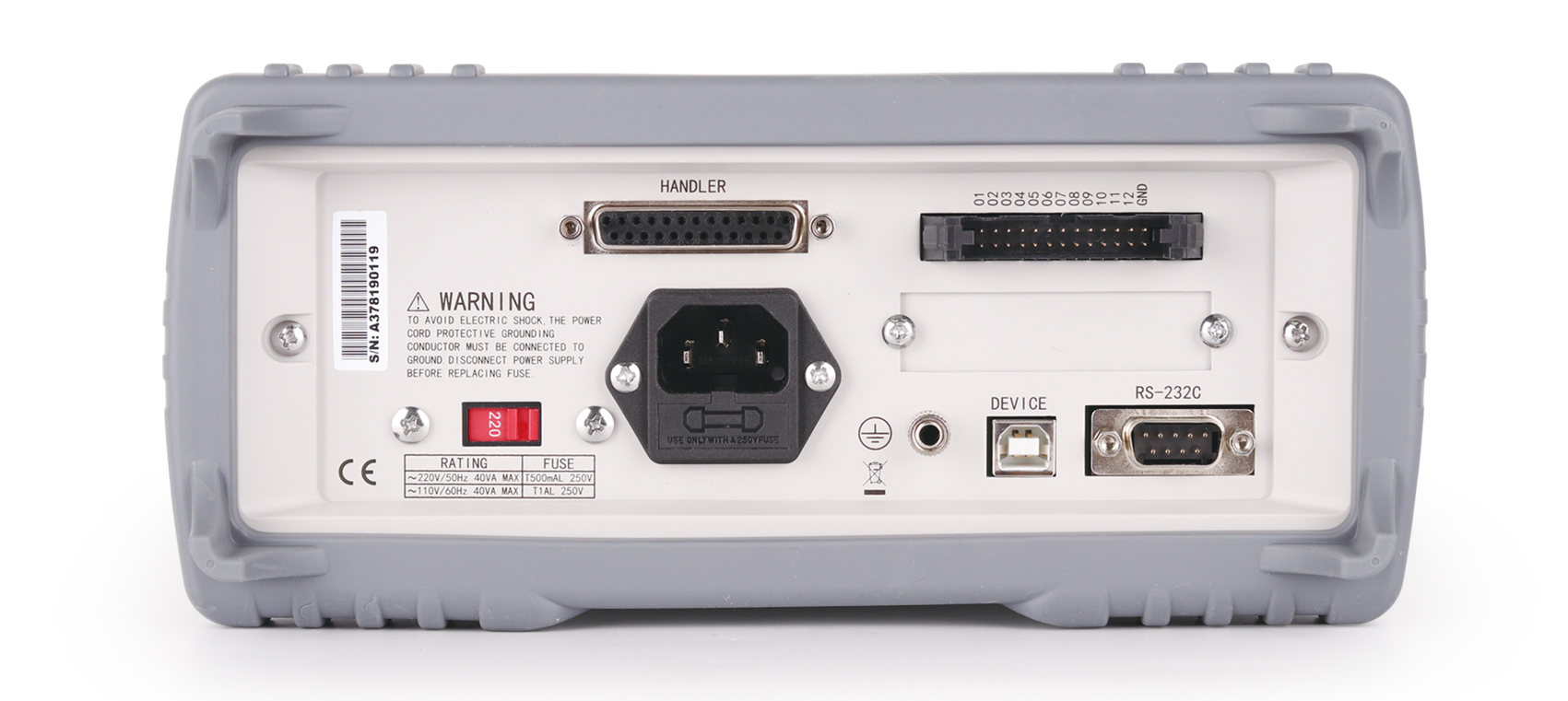

接口
控制接口
HANDLER或SCANNER
通讯接口
USB HOST、RS232C、RS485(选件)、GPIB(选件)
存储器接口
USBDEVICE
扫描测试输出脚位
12Pin
