TH2840NX 自动变压器测试系统产品详细规格
技术参数
产品型号
TH2840AX
TH2840BX
TH2840NX
显示
显示器
10.1英寸(对角线)电容触摸屏
比例
16:9
分辨率
1280×RGB×800
测试频率
范围
20Hz-500kHz
20Hz-2MHz
20Hz-500kHz
精度
0.01%
分辨率
0.1mHz (20.0000Hz-99.9999Hz)
1mHz (100.000Hz-999.999Hz)
10mHz (1.00000kHz-9.99999kHz)
100mHz (10.0000kHz-99.9999kHz)
1Hz (100.000kHz-999.999kHz )
10Hz (1.00000MHz-2.00000MHz)
AC测试信号模式
额定值(ALCOFF)
设定电压为测试端开路时Hcur电压
设定电流为测试端短路时从Hcur流出电流
恒定值
(ALCON)
保持DUT上电压与设定值相同
保持DUT上电流与设定值相同
测试电平
电压范围
5mVrms-20Vrms
F≤1MHz 5mVrms-20Vrms
F>1MHz 5mVrms-15Vrms
5mVrms-20Vrms
准确度
±（10%×设定值+2mV）（AC≤2Vrms）
±（10%×设定值+5mV）（AC＞2Vrms）
分辨率
1mVrms(5mVrms-0.2Vrms)
1mVrms(0.2Vrms-0.5Vrms)
1mVrms(0.5Vrms-1Vrms)
10mVrms(1Vrms-2Vrms)
10mVrms(2Vrms-5Vrms)
10mVrms(5Vrms-10Vrms)
10mVrms(10Vrms-20Vrms)
电流范围
50μArms-100mArms
分辨率(100Ω 内阻)
10μArms(50μArms-2mArms)
10μArms(2mArms-5mArms)
10μArms(5mArms-10mArms)
100μArms (10mArms-20mArms)
100μArms (20mArms-50mArms)
100μArms (50mArms-100mArms)
RDC测试
电压范围
100mV-20V
分辨率
1mV(0V-1V)
10mV(1V-20V)
电流范围
0mA-100mA
分辨率
10μA(0mA-10mA)
100μA(10mA-100mA)
DC偏置
电压范围
0V-±40V
准确度
AC≤2V 1%×设定电压+5mV
AC>2V 2%×设定电压+8mV
分辨率
1mV(0V - ±1V)
10mV(±1V - ±40V)
电流范围
0mA-±100mA
分辨率
10μA（0mA-10mA）
100μA（10mA-100mA）
内置电流源
电流范围
0mA-2A
准确度
I>5mA ±（2%×设定值+2mA）
分辨率
1mA
输出阻抗
30Ω，±4 @1kHz
100Ω，±2 @1kHz
LCR模块测量参数
测量参数
方式
四参数任意选择
AC
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC
RDC、VDC、IDC
测试端配置
四端对
测试电缆长度
0m、1m、2m、4m
数学运算
与标称值的偏差Δ，与标称值的百分比偏差Δ%
等效方式
串联、并联
校准功能
开路OPEN、短路SHORT、负载LOAD
测量平均
1-255次
量程选择
自动AUTO、手动HOLD
量程配置
LCR
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
RDC
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
测量时间（ms）
快速+：0.56ms
快速：3.3ms
中速：90ms
慢速：220ms
准确度
0.05%（具体参考说明书）
测量显示范围
Cs、Cp
0.00001pF-9.99999F
Ls、Lp
0.00001μH-99.9999kH
D
0.00001-9.99999
Q
0.00001-99999.9
R、Rs、Rp、X、Z、RDC
0.001mΩ-99.9999MΩ
G、B、Y
0.00001μs-99.9999S
VDC
±0V-±999.999V
IDC
±0A-±999.999A
θr
-3.14159-3.14159
θd
-179.999°-179.999°
Δ%
±（0.000%-999.9%）
TurnsRatio
1：0.001—1000：1
LCR模块其他测试参数请参考TH2840系列LCR数字电桥技术参数部分
变压器测量
测试参数
Cs/Cp：电容、Ls/Lp：电感、DCR：直流电阻、Zx：阻抗、Rs/Rp：电阻、D：损耗、Q：品质因数、dZ：相位角、Lk：漏感、Phase：相位)、Balance：平衡
Turns-Ratio（圈数比）：Ns:Np=U2/U1，Np:Ns=U1/U2 Turns（圈数)：Ns=Np×U2/U1，Np=Ns×U1/U2
测试模式
连续
在单次触发方式下，手动触发一次，测完设置的变压器有测试参数一次
单步
在单次触发方式下，手动触发一次，测量变压器的一个测量参数，再触发一次，再测下一个参数
测量时间（ms）
快速
快速：3.3ms, 快速+：1ms(＞10kHz)
中速
中速：90ms
慢速
慢速：220ms
偏置源
参考偏置部分参数
平均次数
每个测试参数可以设置不同的平均次数，平均次数为0-255
延时
每个测试参数可以设置不同的延时时间，
变压器扫描

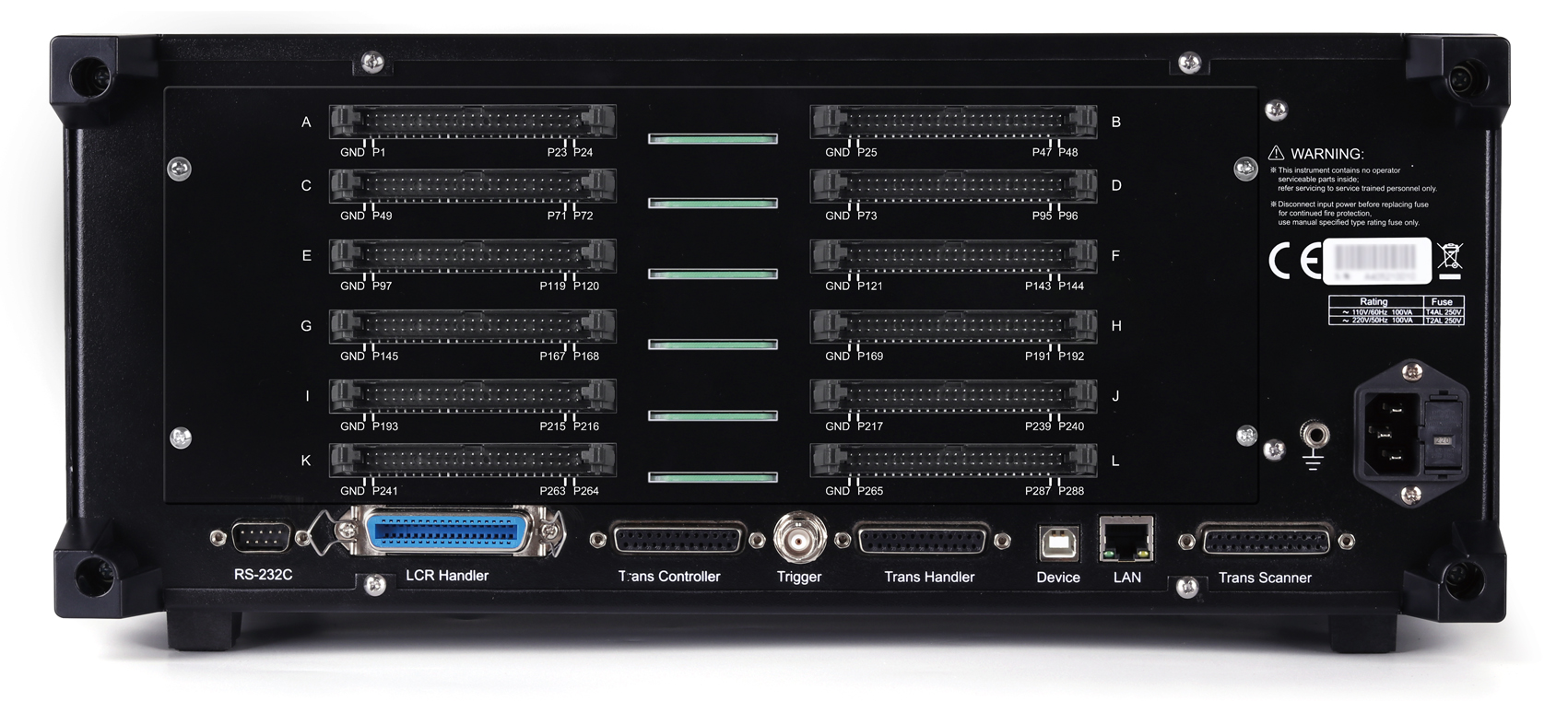

内置扫描路数（PIN）
6×（24×2）=288PIN（AX,BX无内置扫描板）
变压器HANDLE接口
引脚定义
NS1-NS30、GOOD、NG、TEST、触发、复位（与TH2829X系列一致）（NX）（AX,BX NSI-NS9）
输出特点
光耦隔离，ULN2003驱动增强，集电极输出
模式
直读、百分比
量程
自动、保持
偏置源
参考偏置部分参数
外接扫描盒
兼容TH1901系列、TH1831扫描盒
绕组数
初级
60
次级
9
平均次数
每个测试参数可以设置不同的平均次数，平均次数为0-255
延时
每个测试参数可以设置不同的延时时间
测量时间（ms）
快速
快速：3.3ms(≥1kHz), 快速+：1ms(≥10kHz) (不含继电器动作时间)
中速
中速：90ms
慢速
慢速：220ms
测试引线接口
25*2pinFRC插座，引脚顺序与TH2829系列完全相同（NX）
其他功能及参数
存储调用
内部
约100M非易失存储器测试设定文件
外置USB
测试设定文件、截屏图形、记录文件
键盘锁定
可锁定前面板按键
接口
USB HOST
2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个
USB DEVICE
通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。
LAN
10/100BaseT以太网，8引脚，速度自适应
HANDLER
用于Bin分档信号输出
外部DC BIAS
控制
支持TH1778A(变压器扫描不支持)
RS232C
标准9针，交叉
RS485
可以接收改制或外接RS232转RS485模块
开机预热时间
60分钟
输入电压
100-120VAC/198-242VAC可选择，47-63Hz
功耗
不小于130VA
尺寸（WxHxD）mm3
430mm(W)x177mm(H)x265mm(D)
430mm(W)x177mm(H)x405mm(D)
重量 (kg)
11kg
17kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 两端测试线 | TH26004B | ||||
| 脚踏启动开关 | TH2829AX-001 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
