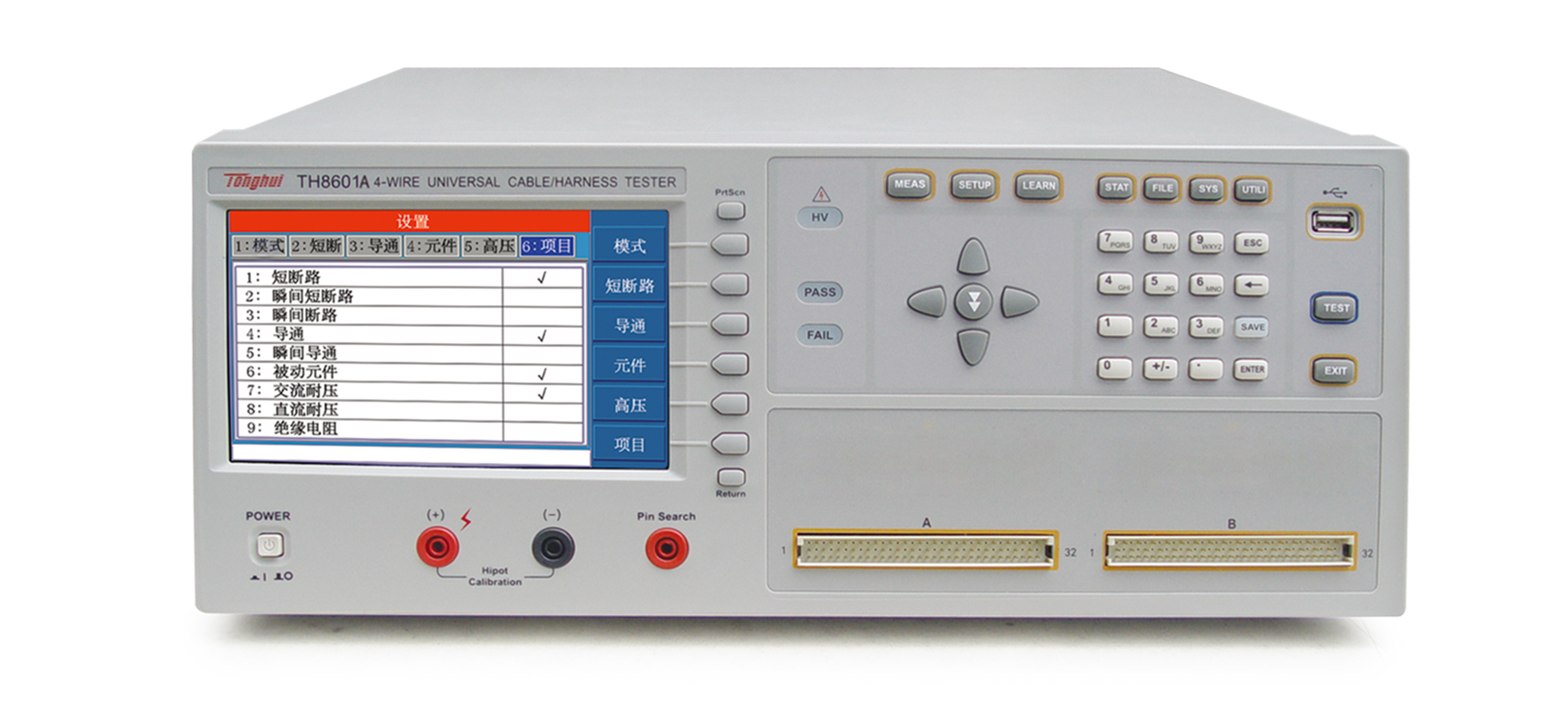

TH8601A 线材综合测试仪产品详细规格
技术参数
参数
范围
详细指标
测试脚位（Pin）
TH8601
128
TH8601A
64
测试信号源
正弦信号源
50Hz-100kHz
幅度、频率可编程
0.02%
电容元件测试
1Vrms
10%
可编程直流信号源
5Vdc MAX
10% ±1个字
可编程直流电流源
1-20mA
10% ±1个字
可编程直流高压源
5V-100V
10% ±1个字
100V-1500V
5% ±1个字
可编程交流高压源
50V-100V
10% ±1个字
100V-1000V
5% ±1个字
通道板通断扫描信号源
5V
测试速度
瞬间断短路（128点）
10ms（一次全部扫描64NET O/S的时间）
单边灵敏度扫描测试(64 路)
网络表扫描测试（64 路）
测试速度基本值
100ms（单个被动元件的测量时间，或者一条电缆的总测量时间）
电容测量
10pF-1000μF
10% ±1个字
电阻测试
0.01Ω-1MΩ
2% ±1个字
导通/瞬通
0.01Ω-950Ω
2% ±1个字
断短路
1kΩ-50kΩ
10% ±1个字
二极管测试
0-10V
10% ±1个字
绝缘电阻
1MΩ-100MΩ
5% ±5个字
100MΩ-1000MΩ
10% ±5个字
直流漏电流
1μA-5mA
5% ±2个字
交流漏电流
0.01mA-5mA
10% ±5个字
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
