Fluke Networks MicroScanner™ PoE 工业以太网线缆验测仪产品详细规格

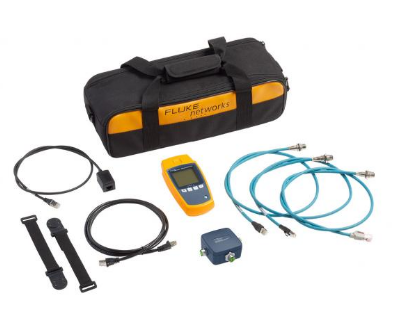

产品规格: Fluke Networks MicroScanner™ PoE 工业以太网线缆验测仪
下列技术规格在 23 °C (73 °F) 时适用，除非另有说明。
| 环境参数 | |
| 工作温度 | 32 °F - 113 °F (0 °C - 45 °C) |
| 存放温度 | -4 °F - +140 °F (-20 °C - +60 °C) |
| 工作相对湿度（% RH，无冷凝） | 90 % (50 °F - 95 °F 10 °C - 35 °C) 75 % (95 °F - 113 °F 35 °C - 45 °C) |
| 冲击和振动 | 随机，2 g，5 Hz-500 Hz（2 级） 1 m 跌落测试，带有或不带接线图适配器 |
| 安全性 | IEC 61010-1 第 3 版 |
| 海拔 | 4000 m；存放：12,000 m |
| EMC | IEC 61326-1 |
| 通用技术指标 | |
| 测试接头 | 屏蔽式 8 针模块化插孔，可插接 8 针模块化 (RJ45) 和 4 针模块化 (RJ11) 插头。 |
| 电源 | 电池类型：2 节 AA（NEDA 15A，IEC LR6）碱性电池 电池续航时间：20 小时（正常使用） 其他兼容电池类型：2 节 AA 相机锂电池、镍氢电池、镍隔电池 |
| 尺寸和重量（装有电池且连接接线图适配器） | 3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner™ PoE：10.6 oz (300 g) |
| 显示屏 | 单色背光液晶屏 |
| 测试模式 | |
| 线缆测试 | 测量长度、验证接线图、识别 Remote ID 定位器以及检测以太网端口。当线缆的电阻过 12.5 Ω 时，MicroScanner™ PoE 还可显示 HIGH Ω。在单个屏幕上显示结果。 |
| 音频 | 生成 IntelliTone™ 和常规模拟音频信号 |
| PoE | MicroScanner™ PoE：请求和检测是否存在兼容 802.3af、at、bt 和 UPOE （Cisco 通用以太网供电）的 PoE 设备 |
| 性能指标 | |
| 测试的线缆类型 | 双绞线：UTP、FTP、SSTP |
| 长度测试 | 测量范围：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取较大值。NVP 不确定性属于额外误差。 校准：用户可设置双绞线 NVP 值。可利用已知长度的线缆来确定实际的 NVP 值。 |
| 接线图测试 | 检测单根导线故障、短路、误接、分拆线对，以及多七个远端适配器 ID。按比例长度绘制接线图，以直观地显示故障的大致位置。 |
| 以太网端口检测 | MicroScanner™ PoE：检测 802.3 以太网端口的标称速率，适用于 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速率。 |
| 音频发生器 | 支持用 Fluke Networks 数字式 IntelliTone™ 探头产生音频和绘制线缆接线图。可产生四种与标准模拟探头兼容的音频。SmartTone™ 功能可在使用 IntelliTone 或模拟探头时可靠地识别线束中的线缆。 |
