产品名称

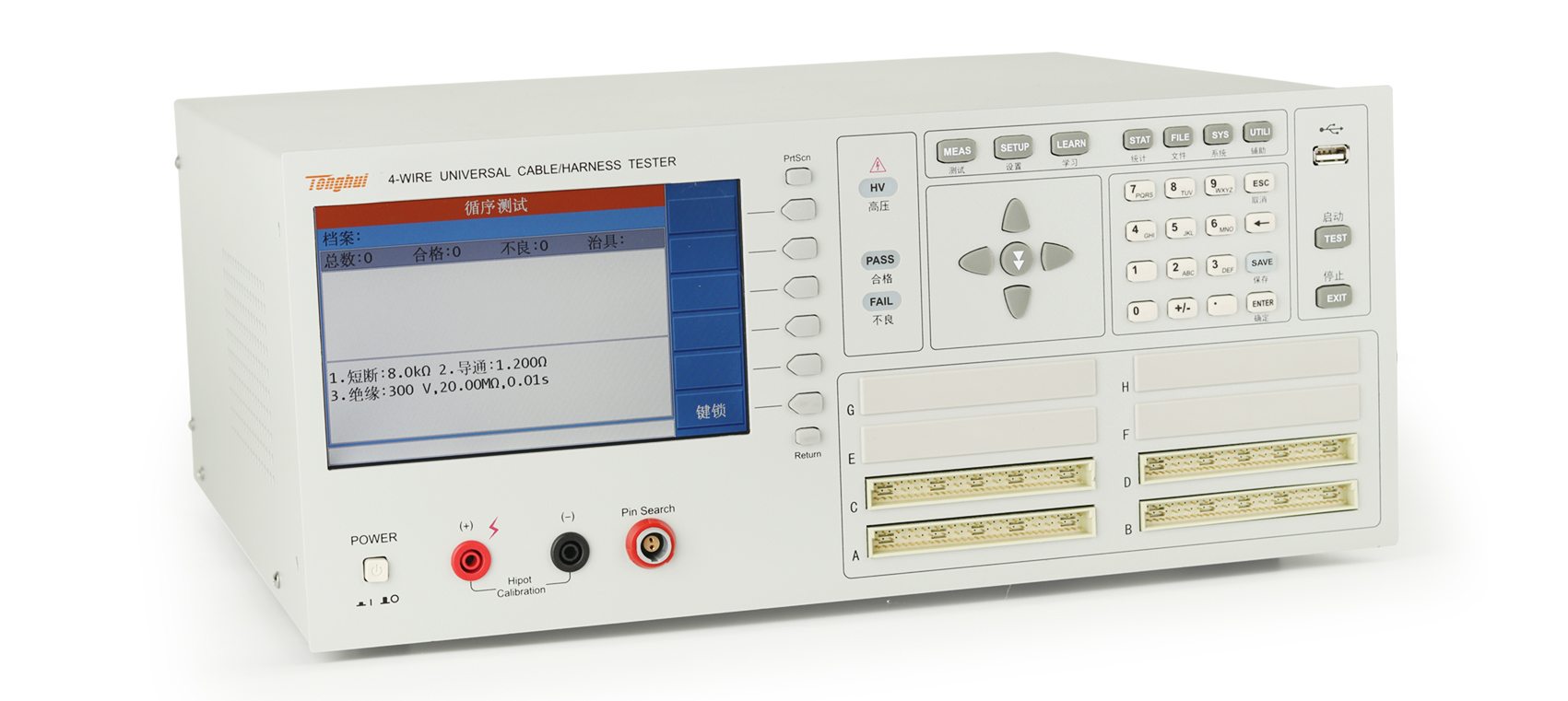

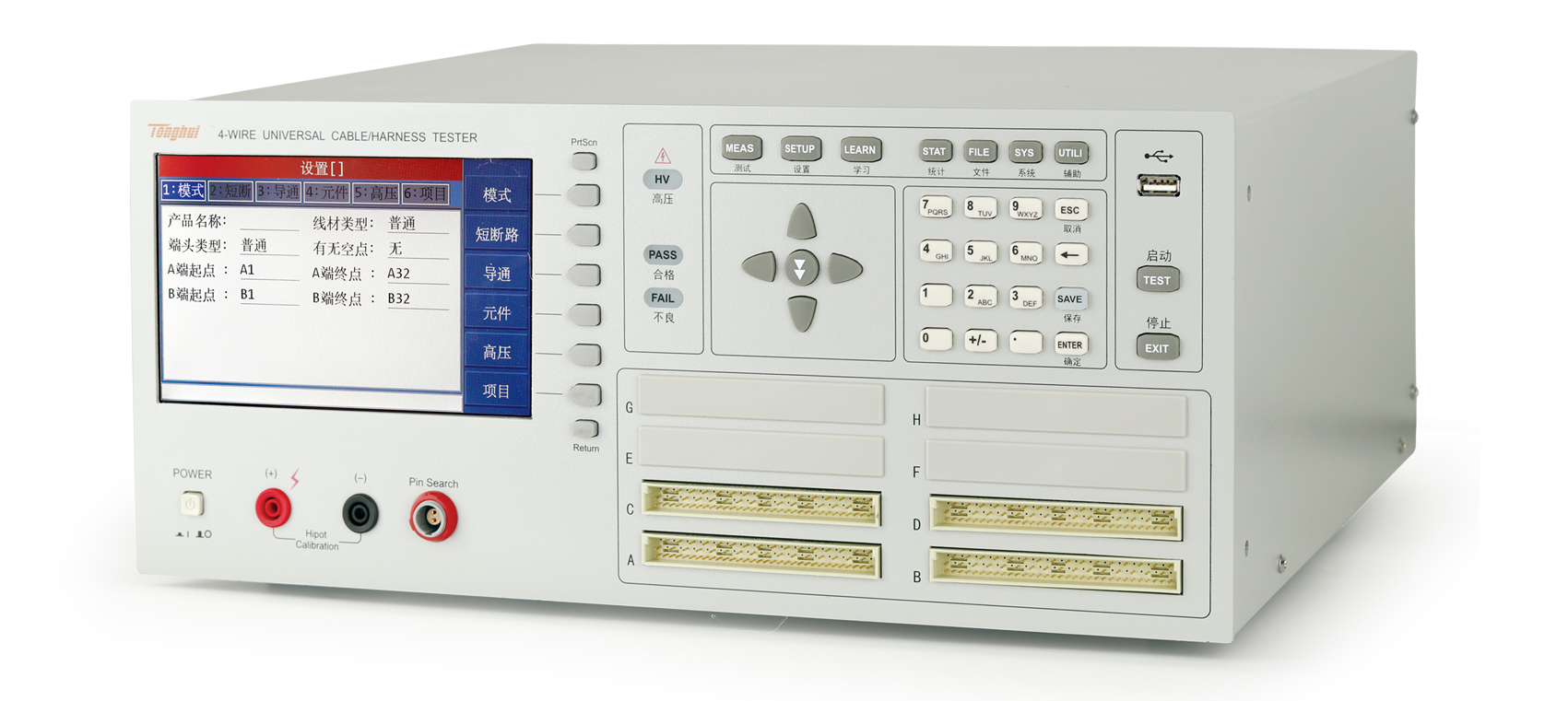

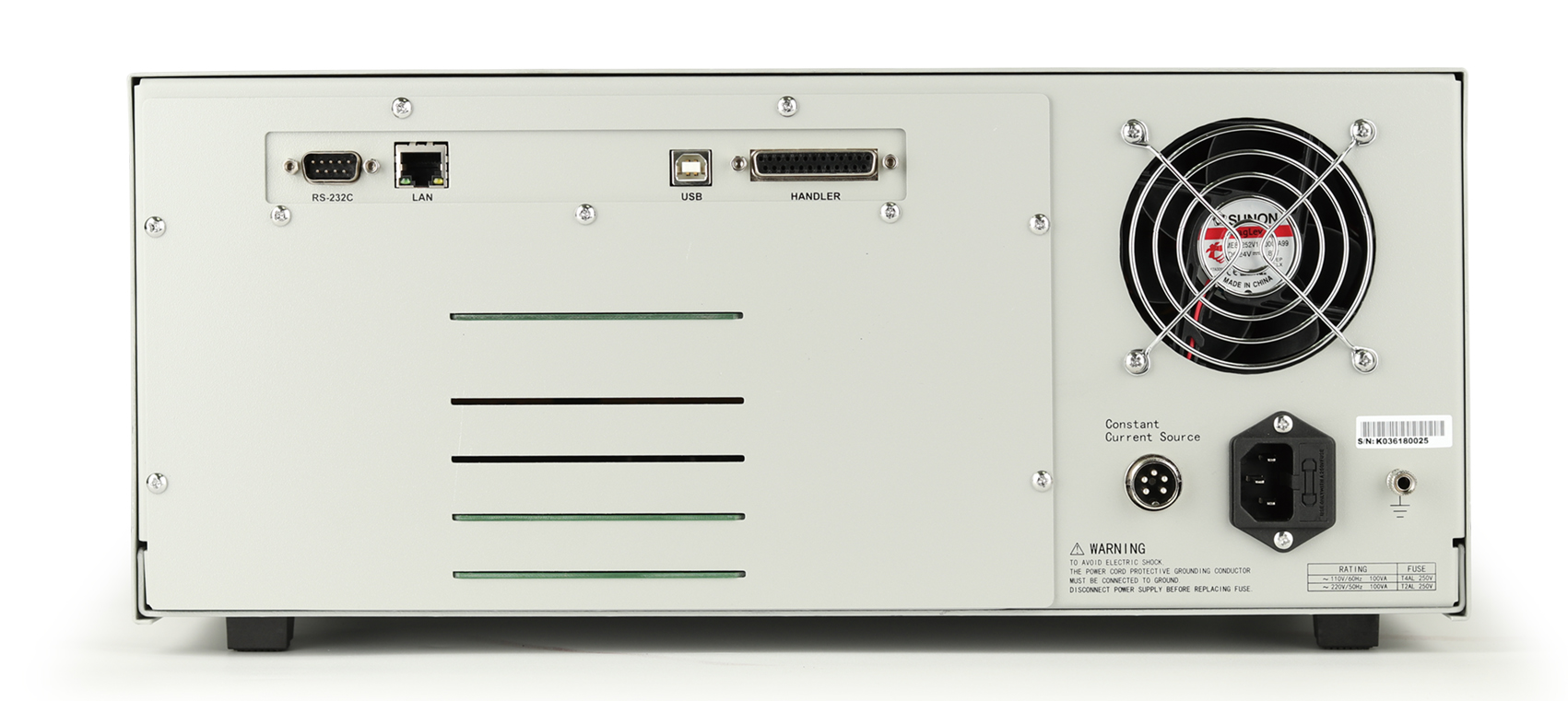

TH8602-2 线材综合测试仪

产品型号

TH8602-2

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH8602-2 线材综合测试仪产品详细规格

  • 技术参数

  • 参数

    TH8602-1

    TH8602B

    TH8602C

    TH8602-2

    TH8602-3

    TH8602-4

    测试脚位Pin

    64

    128

    192

    256



    测试信号源

    交流信号源

    频率

    幅度

    50Hz-100kHz,精度0.02%

    0-1Vrms,精度10%


    直流信号源

    电压

    电流

    0-5V,精度10%±1个字

    1-20mA,精度10%±1个字


    通道板通断扫描信号源

    5Vdc

    电容测量

    1uF-1000 μF ,精度: 10%±1个字

    直流电阻DCR

    10m Ω-1M Ω,精度: 2%±1个字

    导通/瞬通

    10m Ω-50 Ω

    断短路

    1kΩ-50kΩ,精度: 10%±1个字

    二极管测试

    0-10V,精度: 10%±1个字

    直流耐压

    电压

    电流

    5V-1500V,精度: 10%±1个字

    1uA-5mA,精度: 10%±5个字

    5V-1000V,精度: 10%±1个字

    1uA-5mA,精度: 10%±5个字

    交流耐压

    电压

    电流

    50V-1000V,精度: 10%±1个字

    0.01mA-5mA,精度: 10%±5个字

    50V-750V,精度: 10%±1个

    0.01mA-5mA,精度: 10%±5个字

    绝缘电阻

    电压

    电阻

    5V-1500V,精度: 10%±1个字

    1MΩ-1GΩ,精度: 10%±5个字

    5V-1000V,精度: 10%±1个字

    1MΩ-1GΩ,精度: 10%±5个字

    TYPE-C线缆检测

    EMARK芯片内容读写校验

    5A独立恒流源

    5A20V压降测试

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    ------

    测试速度

    瞬间断短路: 4ms

    瞬间断路: 5μs-2ms



  • 附件

  • 标配
    配件名称型号



    TH8602转接板(内四线)TH26060B



    TH8602测试线TH26060D



    选配
    配件名称型号
