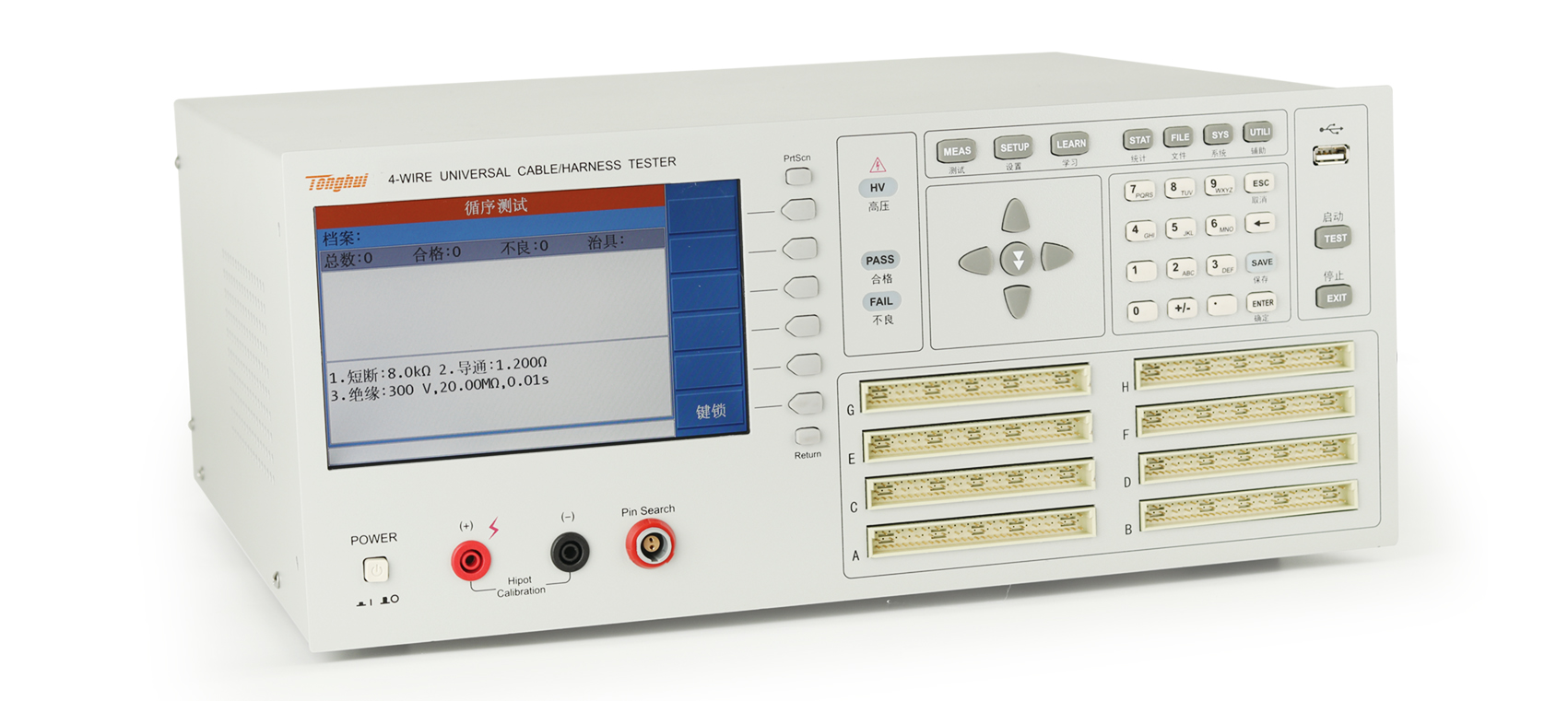

TH8602-4 线材综合测试仪产品详细规格
技术参数
参数
TH8602-1
TH8602B
TH8602C
TH8602-2
TH8602-3
TH8602-4
测试脚位Pin
64
128
192
256
测试信号源
交流信号源
频率
幅度
50Hz-100kHz，精度0.02%
0-1Vrms,精度10%
直流信号源
电压
电流
0-5V，精度10%±1个字
1-20mA，精度10%±1个字
通道板通断扫描信号源
5Vdc
电容测量
1uF-1000 μF ，精度： 10%±1个字
直流电阻DCR
10m Ω-1M Ω，精度： 2%±1个字
导通/瞬通
10m Ω-50 Ω
断短路
1kΩ-50kΩ，精度： 10%±1个字
二极管测试
0-10V，精度： 10%±1个字
直流耐压
电压
电流
5V-1500V，精度： 10%±1个字
1uA-5mA，精度： 10%±5个字
5V-1000V，精度： 10%±1个字
1uA-5mA，精度： 10%±5个字
交流耐压
电压
电流
50V-1000V，精度： 10%±1个字
0.01mA-5mA，精度： 10%±5个字
50V-750V，精度： 10%±1个字
0.01mA-5mA，精度： 10%±5个字
绝缘电阻
电压
电阻
5V-1500V，精度： 10%±1个字
1MΩ-1GΩ，精度： 10%±5个字
5V-1000V，精度： 10%±1个字
1MΩ-1GΩ，精度： 10%±5个字
TYPE-C线缆检测
EMARK芯片内容读写校验
5A独立恒流源
5A20V压降测试
------
------
------
√
------
------
√
√
√
------
------
------
------
------
------
------
------
------
测试速度
瞬间断短路： 4ms
瞬间断路： 5μs-2ms
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| TH8602转接板（内四线） | TH26060B | ||||
| TH8602测试线 | TH26060D | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
