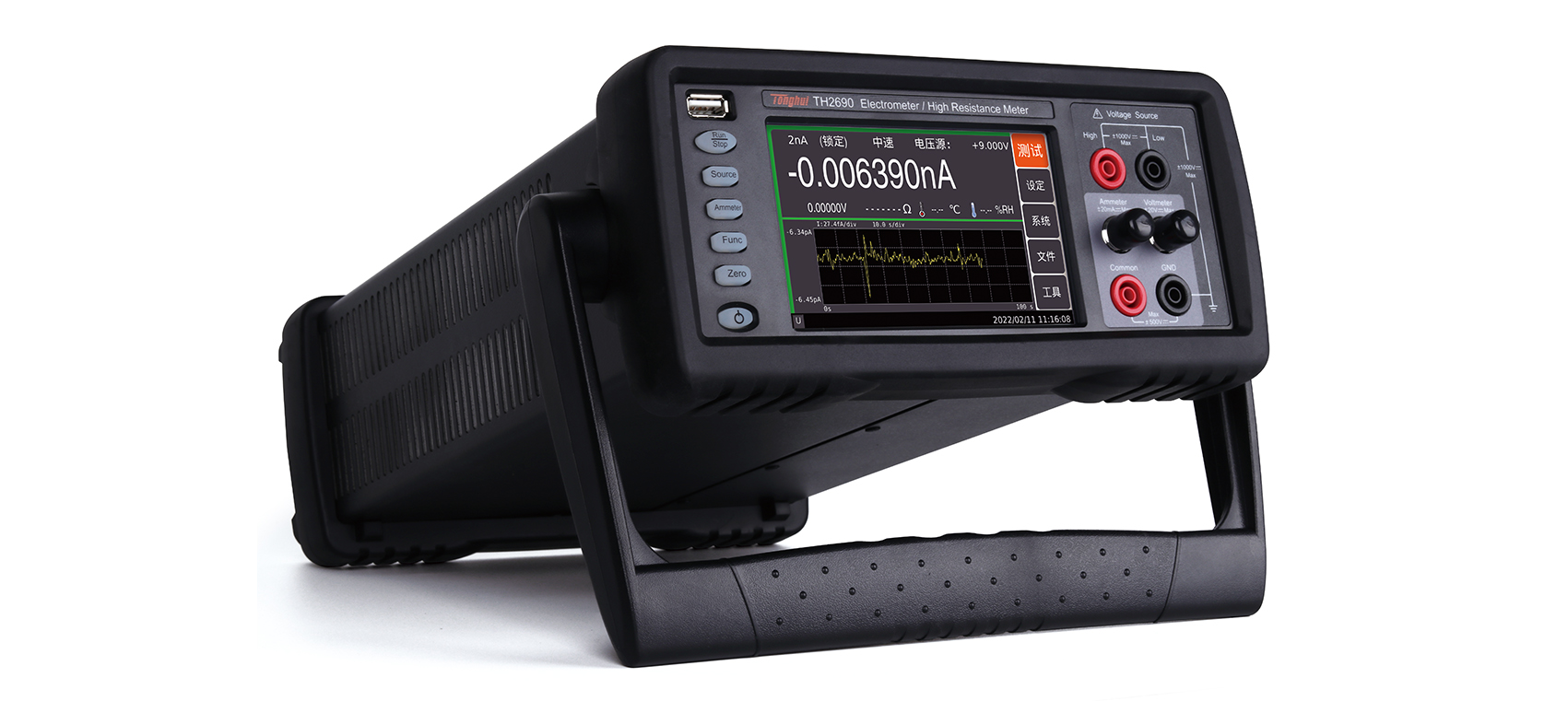

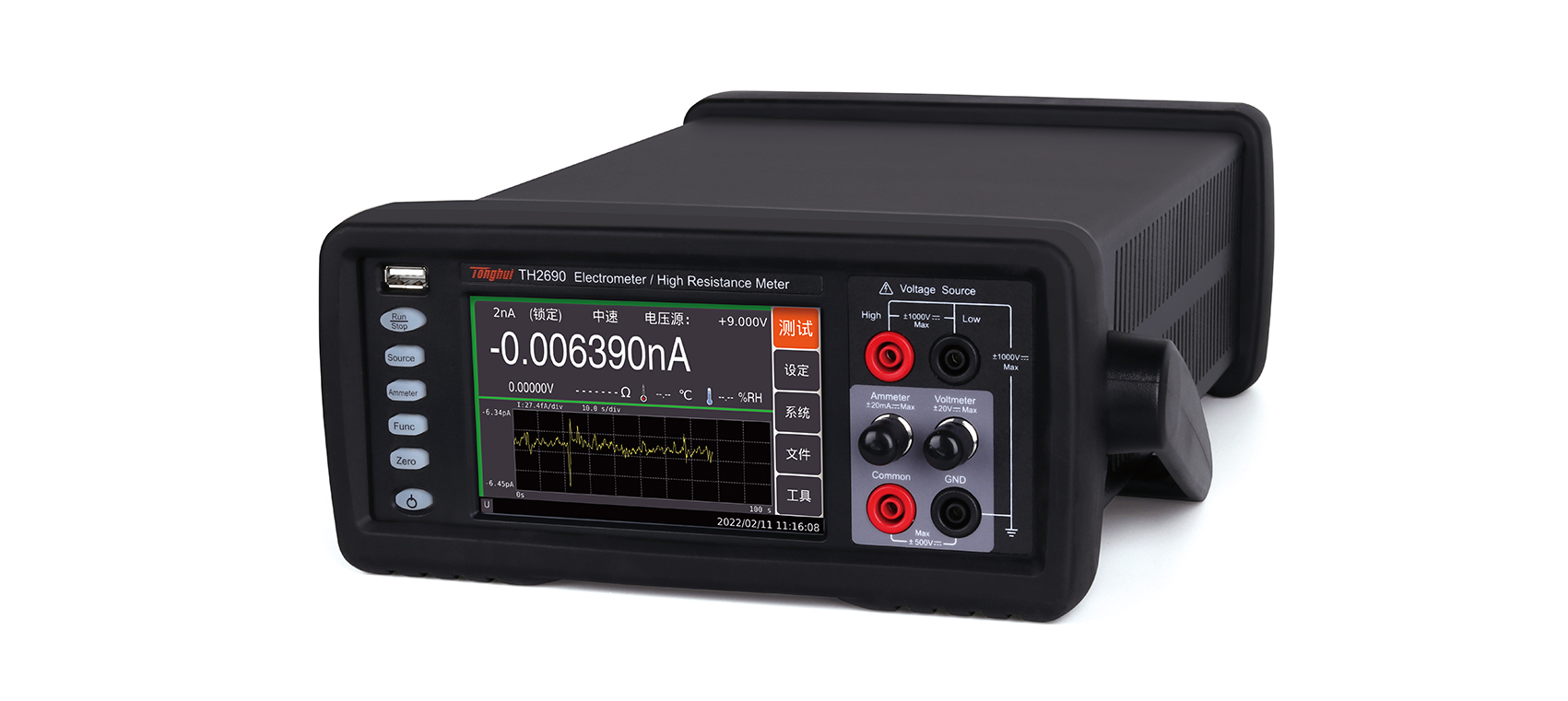

TH2690 飞安表/静电计/高阻计产品详细规格
技术参数
产品型号
TH2690
显示
显示器
5.0寸电容式触摸彩色LCD显示器
测量分辨率
6½位
电流测量
量程
精度
分辨率
20pA
±（1%+5fA）
0.1fA
200pA
±（0.5%+5fA）
0.1fA
2nA
±（0.2%+50fA）
1fA
20nA
±（0.2%+3pA）
10fA
200nA
±（0.2%+5pA）
100fA
2μA
±（0.1%+50pA）
1pA
20μA
±（0.05%+500pA）
10pA
200μA
±（0.05%+5nA）
100pA
2mA
±（0.05%+50nA）
1nA
20mA
±（0.05%+500nA）
10nA
电阻测量
量程
精度
分辨率
1MΩ
±（0.135%+1Ω）
1Ω
10MΩ
±（0.135%+10Ω）
10Ω
100MΩ
±（0.185%+100Ω）
100Ω
1GΩ
±（0.285%+1kΩ）
1kΩ
10GΩ
±（0.41%+10kΩ）
10kΩ
100GΩ
±（0.41%+100kΩ）
100kΩ
1TΩ
±（0.45%+1MΩ）
1MΩ
10TΩ
±（0.75%+10MΩ）
10MΩ
100TΩ
±（2.6%+100MΩ）
100MΩ
量程
电流量程
电压源
1MΩ
200μA
20V
10MΩ
20μA
20V
100MΩ
2μA
20V
1GΩ
200nA
20V
10GΩ
20nA
20V
100GΩ
2nA
20V
1TΩ
2nA
200V
10TΩ
200pA
200V
100TΩ
20pA
200V
测量电阻
10PΩ
电压测量（独立输入单元）
量程
精度
分辨率
2V
±（0.05%+40μV）
1μV
20V
±（0.05%+400μV）
10μV
输入阻抗
>200TΩ
电荷测量（指标在1s内有效）
量程
精度
分辨率
2nC
±（0.5%+50fC）
1fC
20nC
±（0.5%+500fC）
10fC
200nC
±（0.5%+5pC）
100fC
2μC
±（0.5%+50pC）
1pC
电压源
量程
精度
分辨率
20V
±（0.05%+2mV）
700μV
1000V
±（0.05%+100mV）
35mV
量程
输出电流
20V
±20mA
1000V
±1mA
电压源功能
直流、扫描(单扫描、双扫描、列表扫描)、 ARB (方波)
温度测量范围及精度
-40℃-10℃
1℃
10℃ - 55℃
0.5℃
55℃ - 80℃
1℃
湿度测量范围及精度
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
视图模式
仪表视图、图形视图、直方图、滚动视图
测试端子
电压输入
三轴BNC
电流输入
三轴BNC
电压输出
√
COMMON
√
GROUND
香蕉座

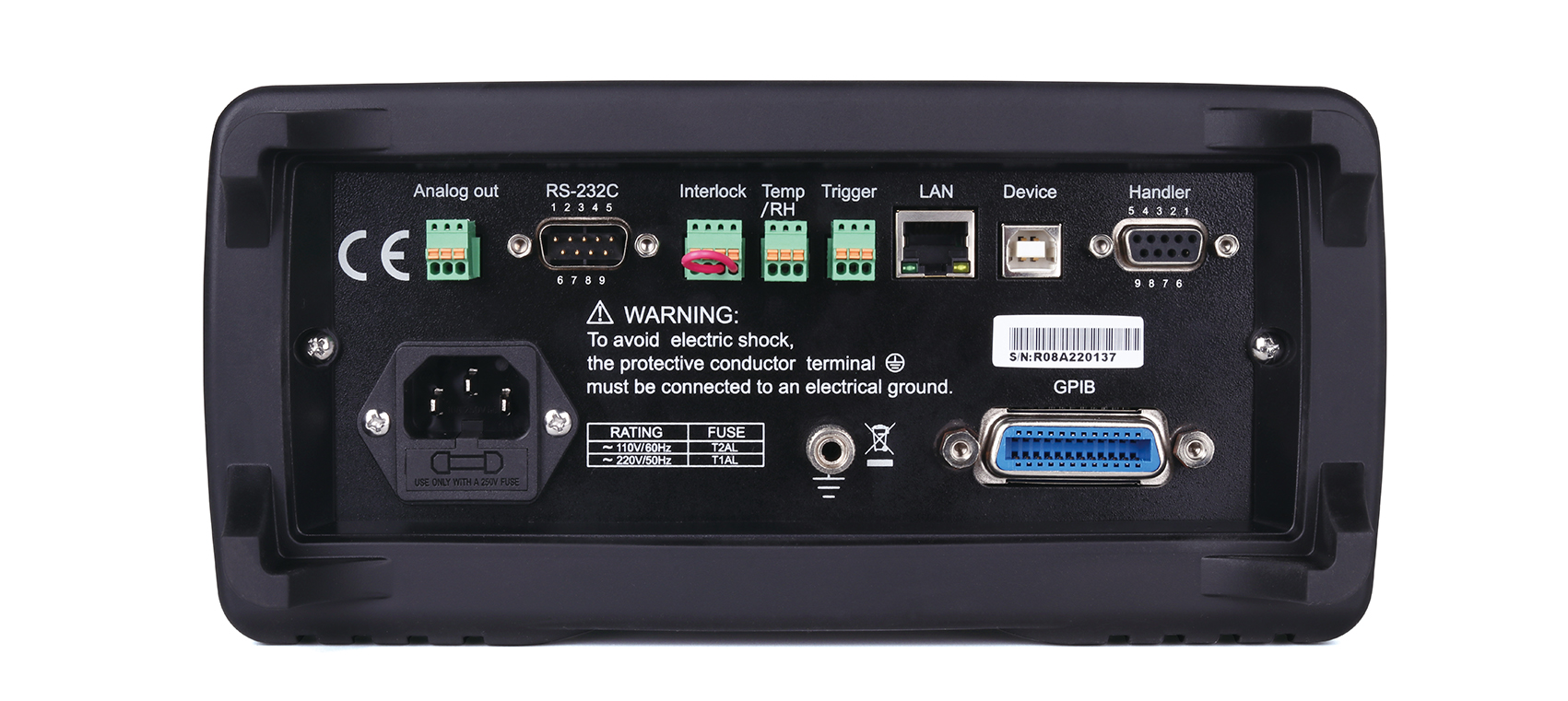

接口
D/A输出
±2V FS
HANDLER
√
通讯接口
RS232、USB DEVICE、USB HOST、LAN、GPIB
传感器输入
温湿度
互锁输入
√
环境温度与湿度
使用温湿度
0°C--45°C，30 %--80 %，无冷凝
存放温湿度
-20°C--60°C，10 %--90 %，无冷凝
精度保证
23℃±5℃， 30%-80%RH
预热时间
1小时
环境温度变化
自校准后小于±3℃
校准周期
1年
一般指标
电源
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V
功率
上架尺寸
215(W)×88(H)×412(D)
外形尺寸
235(W)×111(H)×440(D)
重量
3.5kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路连接线 | TH26058C | ||||
| 高压测试线 | TH90003D | ||||
| 高压测试线（红色） | TH90003E | ||||
| 温湿度传感器 | TH2690_THS | ||||
| 连接线缆 | TH26058D | ||||
| Φ4鳄鱼夹（红黑各一个） | TH26058F | ||||
| Φ4防电灯笼插线缆（双头线缆、红黑各一根） | TH26058G | ||||
| USB接口线 | TH26017(USB连接线 2H/USB-AM USB-BM/L 1500) | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 连接线缆 | TH26058B | ||||
| Φ4灯笼表笔（红黑各一个） | TH26058E | ||||
