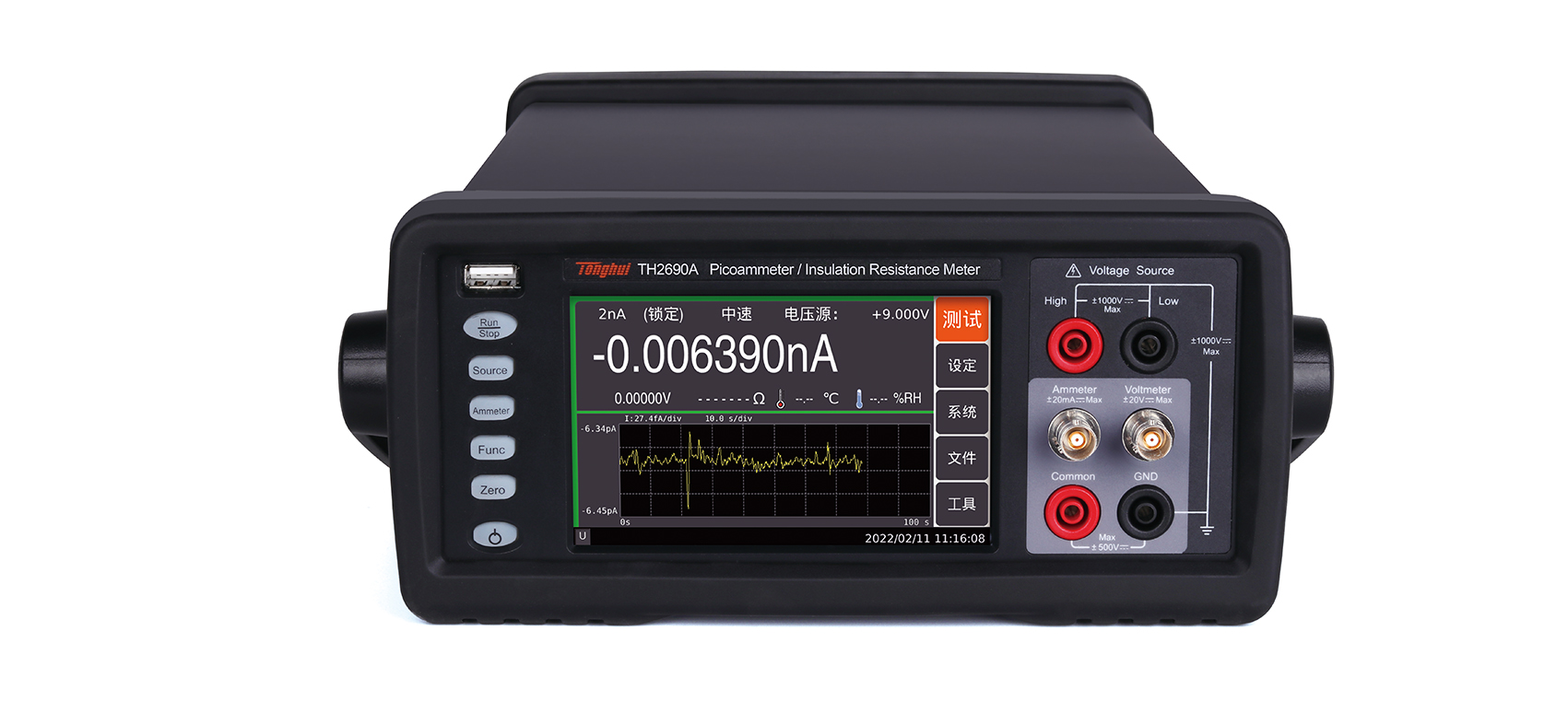

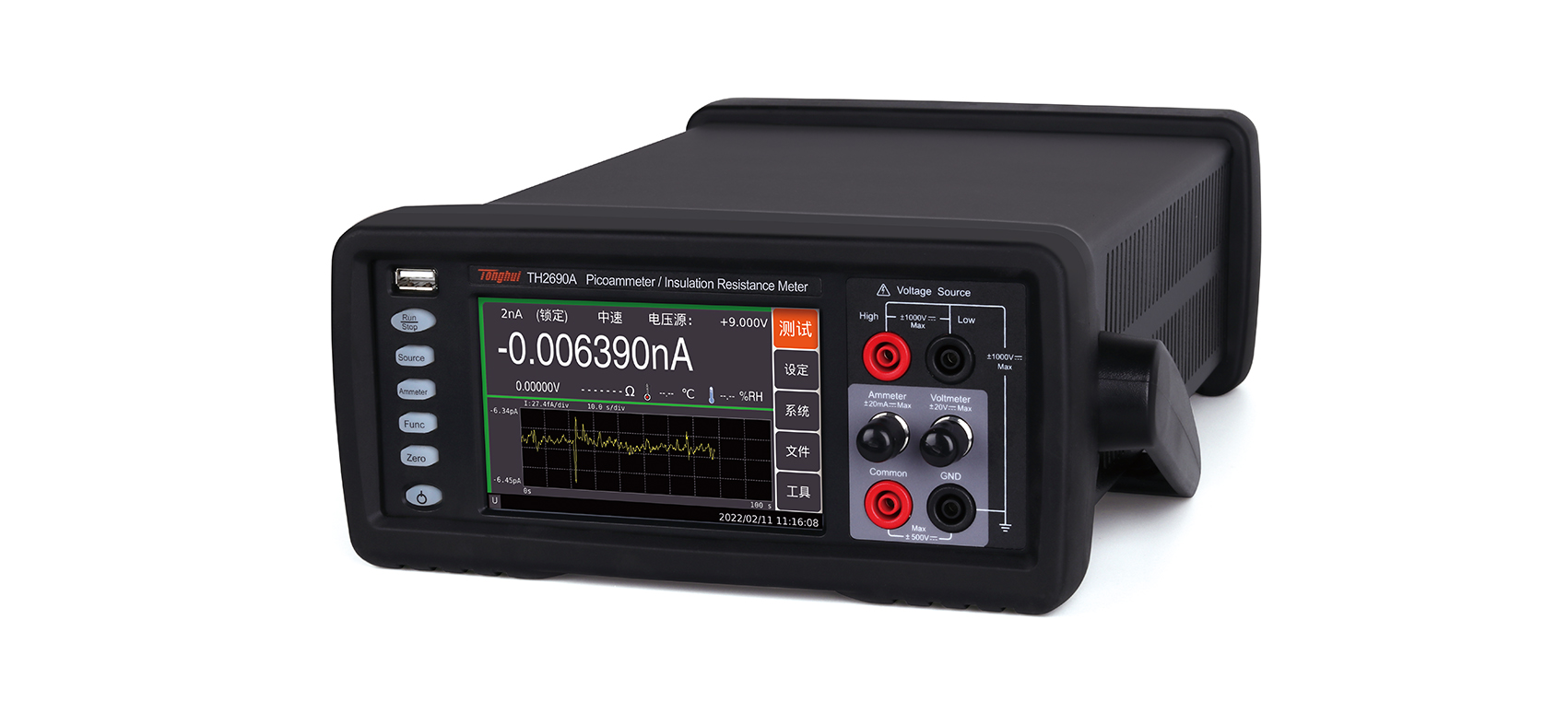

TH2690A 皮安表/绝缘电阻计产品详细规格
技术参数
产品型号
TH2690A
显示
显示器
5.0寸电容式触摸彩色LCD显示器
测量分辨率
6½位
电流测量
量程
精度
分辨率
20pA
------
------
200pA
------
------
2nA
±（0.2%+50fA）
1fA
20nA
±（0.2%+3pA）
10fA
200nA
±（0.2%+5pA）
100fA
2μA
±（0.1%+50pA）
1pA
20μA
±（0.05%+500pA）
10pA
200μA
±（0.05%+5nA）
100pA
2mA
±（0.05%+50nA）
1nA
20mA
±（0.05%+500nA）
10nA
电阻测量
量程
精度
分辨率
1MΩ
±（0.135%+1Ω）
1Ω
10MΩ
±（0.135%+10Ω）
10Ω
100MΩ
±（0.185%+100Ω）
100Ω
1GΩ
±（0.285%+1kΩ）
1kΩ
10GΩ
±（0.41%+10kΩ）
10kΩ
100GΩ
±（0.41%+100kΩ）
100kΩ
1TΩ
±（0.45%+1MΩ）
1MΩ
10TΩ
------
------
100TΩ
------
------
量程
电流量程
电压源
1MΩ
200μA
20V
10MΩ
20μA
20V
100MΩ
2μA
20V
1GΩ
200nA
20V
10GΩ
20nA
20V
100GΩ
2nA
20V
1TΩ
2nA
200V
10TΩ
------
------
100TΩ
------
------
测量电阻
10TΩ
电压测量（独立输入单元）
量程
精度
分辨率
2V
±（0.05%+40μV）
1μV
20V
±（0.05%+400μV）
10μV
输入阻抗
>200TΩ
电荷测量（指标在1s内有效）
量程
------
2nC
------
20nC
------
200nC
------
2μC
------
电压源
量程
精度
分辨率
20V
±（0.05%+2mV）
700μV
1000V
±（0.05%+100mV）
35mV
量程
输出电流
20V
±20mA
1000V
±1mA
电压源功能
直流、扫描(单扫描、双扫描、列表扫描)、 ARB (方波)
温度测量范围及精度
-40℃-10℃
1℃
10℃ - 55℃
0.5℃
55℃ - 80℃
1℃
湿度测量范围及精度
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
视图模式
仪表视图、图形视图、直方图、滚动视图
测试端子
电压输入
三轴BNC
电流输入
三轴BNC
电压输出
√
COMMON
√
GROUND
香蕉座

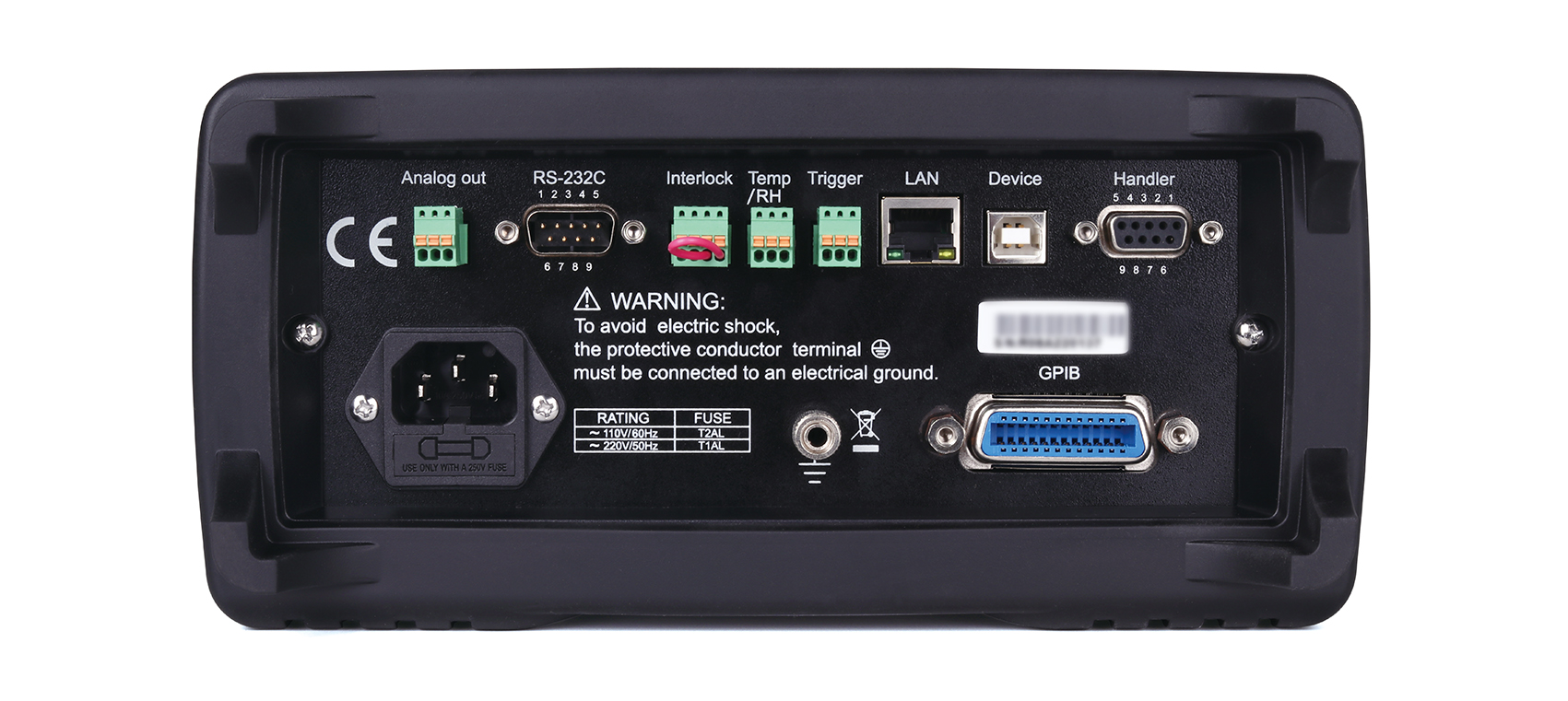

接口
D/A输出
±2V FS
HANDLER
√
通讯接口
RS232、USB DEVICE、USB HOST、LAN、GPIB
传感器输入
温湿度
互锁输入
√
环境温度与湿度
使用温湿度
0°C--45°C，30 %--80 %，无冷凝
存放温湿度
-20°C--60°C，10 %--90 %，无冷凝
精度保证
23℃±5℃， 30%-80%RH
预热时间
1小时
环境温度变化
自校准后小于±3℃
校准周期
1年
一般指标
电源
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V
功率
上架尺寸
215(W)×88(H)×412(D)
外形尺寸
235(W)×111(H)×440(D)
重量
3.5kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 短路连接线 | TH26058C | ||||
| 高压测试线 | TH90003D | ||||
| 高压测试线（红色） | TH90003E | ||||
| 温湿度传感器 | TH2690_THS | ||||
| 连接线缆 | TH26058D | ||||
| Φ4鳄鱼夹（红黑各一个） | TH26058F | ||||
| Φ4防电灯笼插线缆（双头线缆、红黑各一根） | TH26058G | ||||
| USB接口线 | TH26017(USB连接线 2H/USB-AM USB-BM/L 1500) | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 连接线缆 | TH26058B | ||||
| Φ4灯笼表笔（红黑各一个） | TH26058E | ||||
