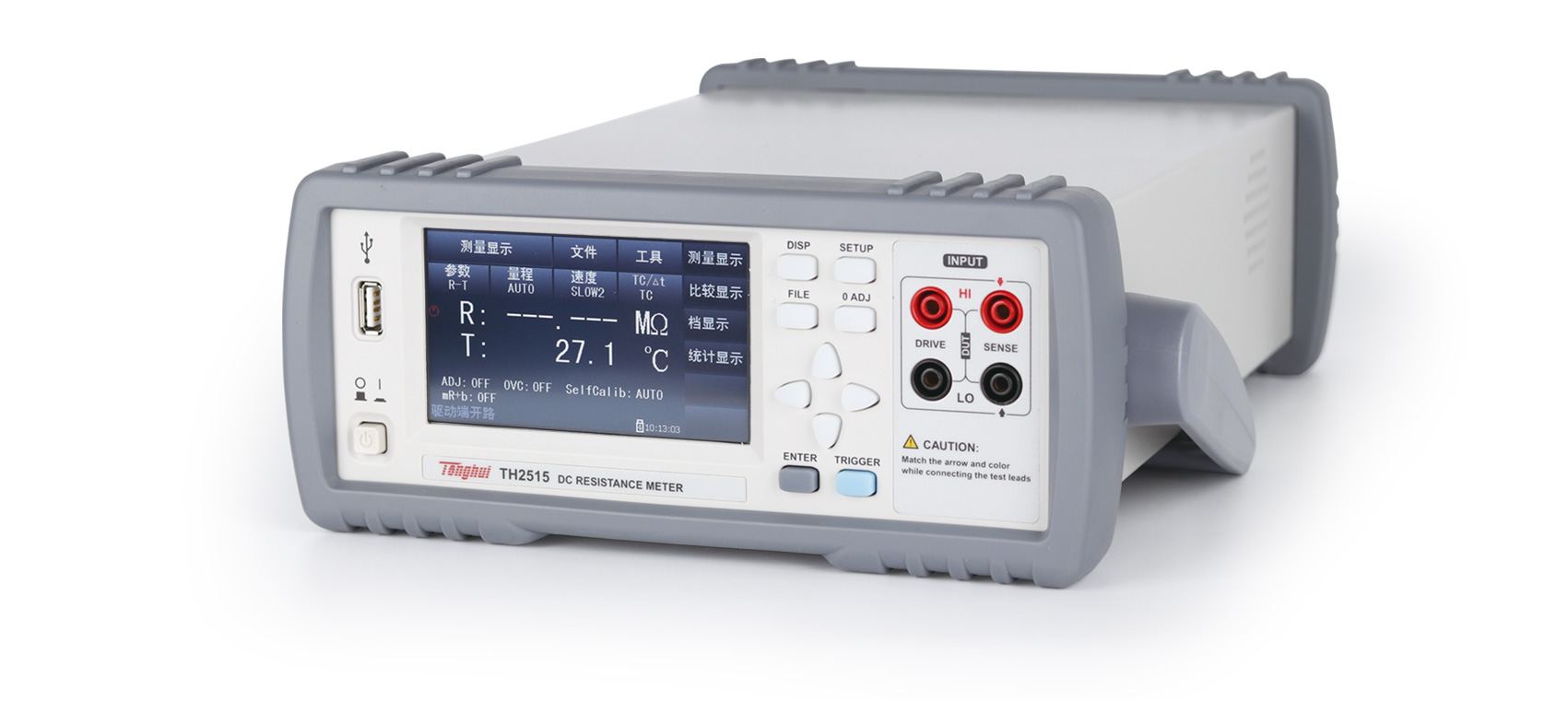

TH2515 直流低电阻测试仪产品详细规格
技术参数
产品型号
TH2515
显示器
24位色；分辨率为400 X 272的RGB真彩色TFT LCD显示器带触屏功能
读数位数
5 ½ 位
测量范围
0.1μΩ --110MΩ
电阻量程
电流
分辨率
准确度 Rd%+FS%
20 mΩ
1A
0.1μΩ
0.10+0.025
200mΩ
1μΩ
0.35+0.030
2Ω
100mA
10μΩ
0.035+0.010
20Ω
10mA
100μΩ
0.025+0.008
200Ω
1mΩ
0.01+0.002
2kΩ
1mA
10mΩ
0.01+0.002
20kΩ
100μA
100mΩ
0.01+0.002
100kΩ
1Ω
0.01+0.005
1MΩ
10μA
10Ω
0.02+0.005
10MΩ
1μA
100Ω
0.1+0.010
100MΩ
100nA
1kΩ
1+0.1
测量功能
电阻测量时间
FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上为DISY OFF，当DISY ON 另加20ms。
温度测量时间
100 ± 10ms
测试端配置
四端
测量平均设置
1-255
清“0”
√
量程切换
自动、手动
触发方式
内部、手动、外部、总线
电源频率选择
√ （避免电源噪声干扰）
测量设置参数保存
30组
低电压测量
开路电压：≤ 60mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ
热电势消除
√
统计功能
平均值、值、小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK）
测量异常检测
√ 检测测量线是否连接正常
多极连接器
√（可选高阻测试噪声抑制功能）
Beep工作状态
比较器、档比较、按键
按键锁定
√
温度测量
温度测量1
-10.0℃--99.9℃ 传感器：PT500
温度测量2
模拟输入：0V--2V 显示：-99.9℃ - 250℃
温度补偿功能
（电阻测量值转换为设定温度时的阻值）
温度转换功能
（由加温前后电阻测试值获得温升）
比较判别
比较器
信号输出
HI/IN/LO
讯响
鸣叫模式：OFF，IN，HI/LO
极限设置方式
值上/下限，百分比上下限+标称值
分选
10档，值/百分比
外触发延迟时间
自动：由量程、低电压模式ON/OFF、OVC(失调电压补偿)ON/OFF决定手动：0.000--9.999s
外输入触发
上升沿/下降沿可选

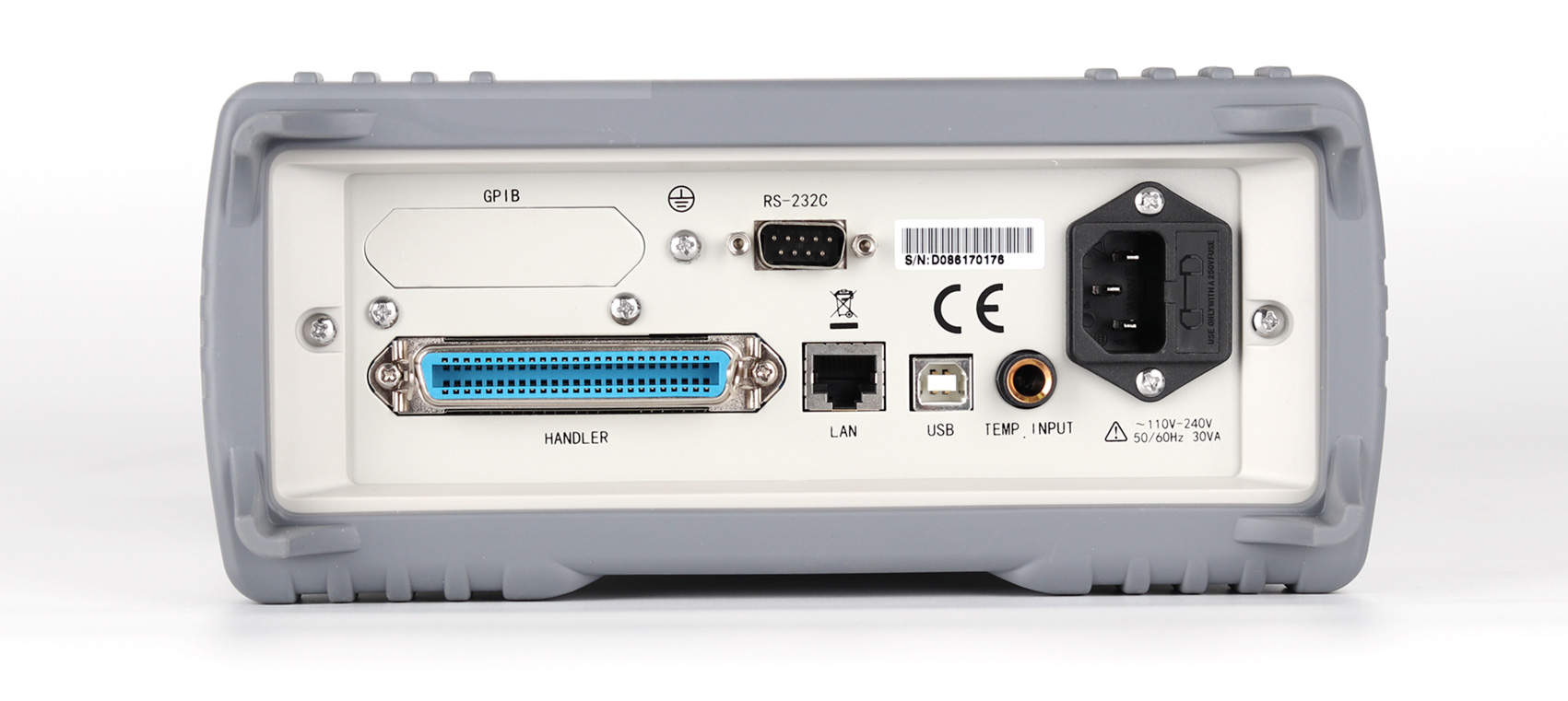

接口配置
USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB（OPTION）
一般技术指标
温度、湿度
0℃ -- 40℃，≤ 90%RH
保证精度温度 湿度
23±5℃ ≤80%RH
供电电源
电压
110V~220V
频率
50Hz/60Hz
功耗
30 VA
尺寸
215mm×87mm×335mm（净尺寸） 235mm×105mm×360mm（加护套后）
重量
约3.6kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端测试电缆 | TH26050S | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 低电阻探针夹具 | TH26065 | ||||
