VICTOR 6415B免解扣杆塔接地电阻测试仪产品详细规格
应用领域
适用于电力、邮电、铁路、通信、矿山等部门测量杆塔接地电阻及电气安全检查与接地工程竣工验收。
产品特点

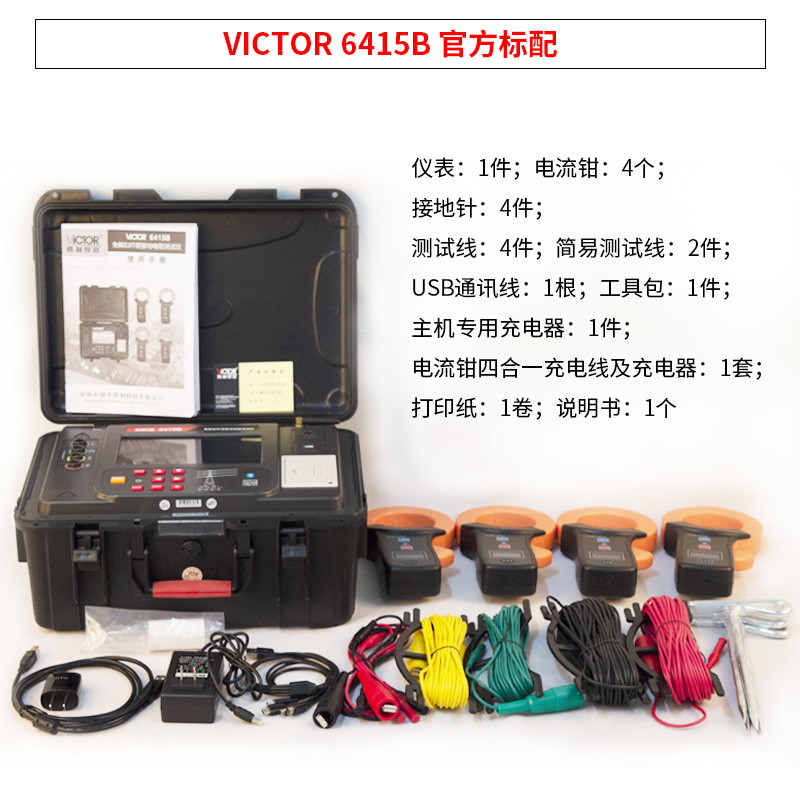

1、由主机、4个电流钳、测试线、辅助接地棒、通讯线、打印机等组成；
2、主机采用7寸彩屏，测试结果一目了然；
3、电流钳与主机采用无线通讯，仪表还具有蓝牙通讯，下载APP后可在手机进行测试及查看测试结果；
4、能存储100组数据，通过上位机软件上传测试结果，实现历史数据读取、查阅、保存、报表、打印等功能；
5、外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用；
6、配有大容量可充电锂电池组，特别适合在户外工地使用。
测量精度
测量功能 | 测量范围 | 精 度 | 分辨力 |
接地电阻(R) (4钳法) | 0.10Ω～20.00Ω | ±10%rdg±5dgt | 0.01Ω |
20.0Ω～200.0Ω | 0.1Ω | ||
接地电阻(R) | 0.10Ω～20.00Ω | ±2%rdg±3dgt | 0.01Ω |
20.0Ω～200.0Ω | ±2%rdg±3dgt | 0.1Ω | |
200Ω～2000Ω | ±2%rdg±3dgt | 1Ω | |
2.00kΩ～20.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1m～100m； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m； π=3.14) | 10Ωm | |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
交流电流（A～） | 1.00mA～50.00mA | ±2%rdg±3dgt | 0.01mA |
0.50A～5.000A | ±2%rdg±3dgt | 0.001A | |
5.0A～500.0A | ±3%rdg±3dgt | 0.1A | |
接地电压（V～） | 0.0V～200.0V | ±2%rdg±3dgt | 0.1V |
技术指标
基本功能 | VICTOR 6415B | |
量 程 | 4钳法测接地电阻：200Ω | |
接地电阻：0.00Ω～20.00kΩ | ||
交流电流：1.00mA～500.0A | ||
接地电压：0.0V～200.0V | ||
测量方法 | 杆塔接地电阻：4钳法 | |
接地电阻：额定电流变极法 | ||
土壤电阻率：四极法(温纳法) | ||
交流电流：钳形CT，有效值采集 | ||
接地电压：分压，有效值采集 | ||
电流钳口径 | Φ68mm | |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) | |
短路测试电流 | AC 55mA max | |
开路测试电压 | AC 15V max | |
测试电压波形 | 正弦波 | |
标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 | |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 | |
辅助接地棒 | 4根：φ10mm×250mm（约935g） | |
测量时间 | 接地电阻、土壤电阻率：约30秒/次 | |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 | |
打 印 机 | 内置式 | |
数据存储 | 100组，“001/100”存储指示，显示“100/100”表示存储已满 | |
溢出显示 | 量程溢出时“OL”符号指示 | |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～20kΩ(100R+rC<20kΩ，100R+rP<20kΩ) | |
报警功能 | 测量值过报警设定值时，“警号”报警符号提示 | |
自动关机 | 开机后30分钟，自动关机 | |
电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 | |
工作电流 | 待机: 约400mA；测量：约550mA | |
工作温湿度 | -10℃～40℃；80%rh以下 | |
存放温湿度 | -20℃～60℃；70%rh以下 | |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 | |
防护等级 | IP65（合盖时） | |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) | |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
