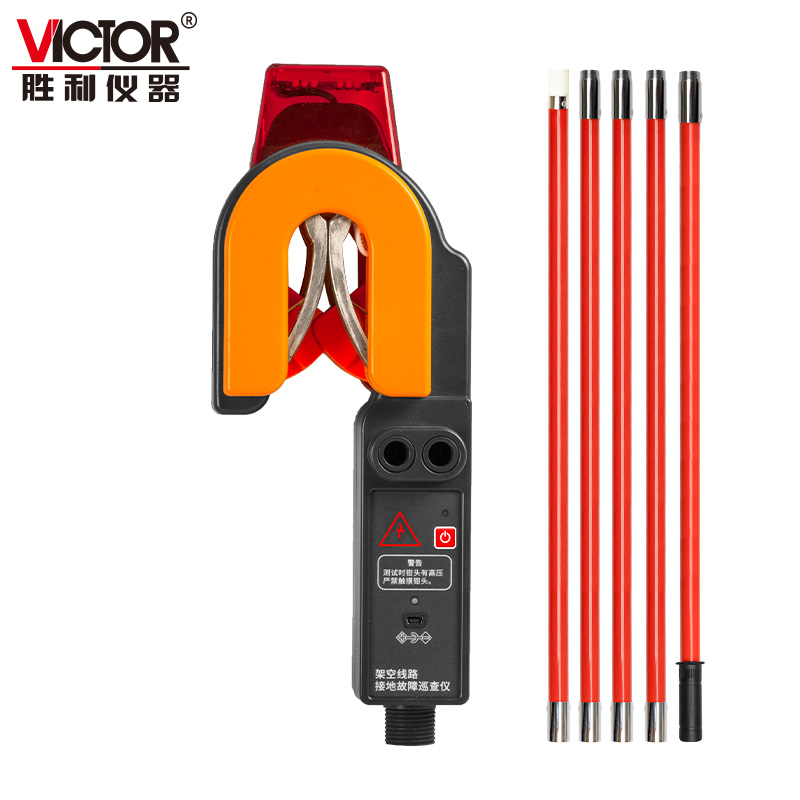

VICTOR 4108A架空线路接地故障巡查仪产品详细规格
应用领域
用于故障线路停电后快速准确定位接地故障点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
产品特点
1. 创新的集成式检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员，提高工作效率。
2. 检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安全。
3. 特别适合有电缆分支的故障线路。短路检测能力强，可检测接地电阻为0Ω的直接短路故障。
4. 输出电压高达8000V，有8000V及3000V两档选择，满足用户不同需求。
5. 大容量充电电池，充满电后可完成整条线路的巡查工作。
6. 检测速度快，挂接后数秒种即可得到测试结果。
7. 7寸彩屏故障指向清晰明了。
8. 语音播报功能，提示故障方向。
9. 具有蓝牙通讯功能，通讯距离可达40m，下载APP后可在手机进行测试及查看测试结果，做手持接收器使用。
测试原理
在架空线路停运后，由主机输出低频高压信号，通过检测钳左右两侧的发射钳分别向线路施加交流电压信号，检测钳中间的高灵敏电流互感器检测两侧电流幅值、相位。电流经过主机、检测钳，流经故障线路，在接地故障点入地并通过接地针返回主机。
仪器输出为高压交流信号，分布电容与故障接地电阻构成RC并联电路，通过检测线路两侧的电压、电流信号以及电压与电流之间的相位，判断出当前负载是容性还是感性负载，再通过比较左侧和右侧纯阻性阻抗的大小，从而确定接地故障点位于左侧还是右侧。沿线路将检测钳依次挂接在线路上，手持接收器指示出故障点的方向，以此逐渐逼近故障点。
主机测试界面
7寸彩屏，清晰显示：故障指示方向、现场测试参数、历史测试记录、电池电量、通讯情况、操作方法。
蓝牙APP测试界面
技术指标
基本功能 | VICTOR 4108A |
功能 | 架空线路接地故障查找 |
测试方式 | 钳形CT |
输出电压 | AC 3000V/8000V |
输出频率 | 50Hz |
钳口尺寸 | Φ36mm |
验电报警 | 检验被测电缆线是否带电，带电发出声光报警 |
通讯方式 | 433MHz无线通讯 |
无线通讯距离 | 50m(空旷环境下) |
蓝牙通讯距离 | 40m(空旷环境下) |
数据上传 | 主机带有USB接口，上传测试数据 |
电池电量 | 显示主机及检测钳电池电量 |
工作温湿度 | 温度: -20℃～70℃，湿度：5～90％RH |
工作高度 | 海拔<5000m |
绝缘杆尺寸 | Φ32mm，1m/节(5节) |
基本参数 | |
电源 | 主机：14.8V 5200mAh锂电池；检测钳：3.7V 2600mAh锂电池 |
显示屏尺寸 | 7寸彩色LCD，尺寸153.8mm×85.6mm |
机身颜色 | 黑色 |
机身重量 | 主机：约890g；检测钳：约702g |
机身尺寸 | 主机：355mm×272mm×164mm；检测钳：297mm×118mm×94mm |

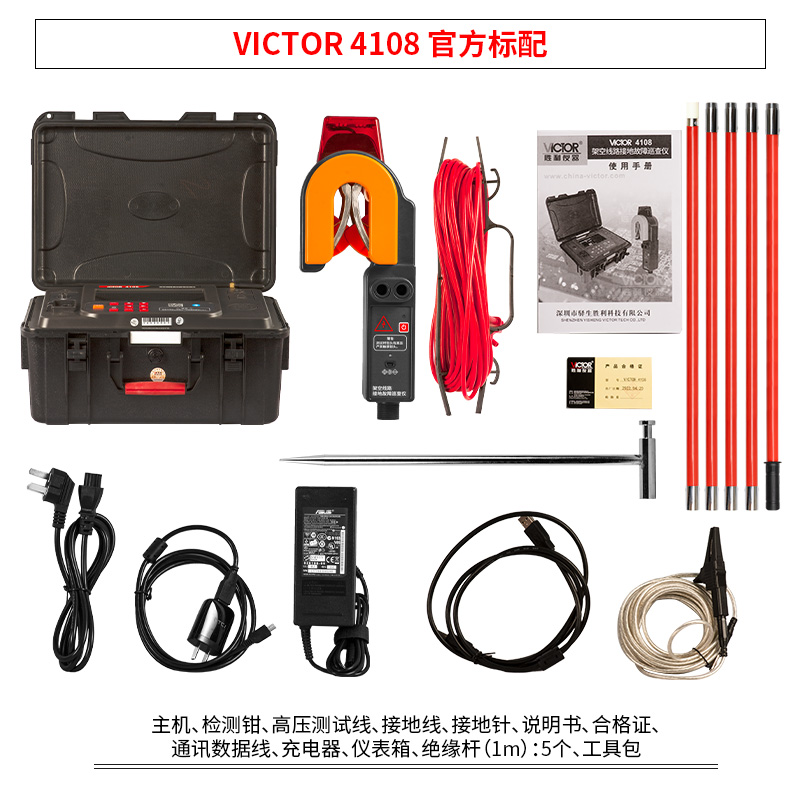

标准配件 | 主机：1台；检测钳：1台；高压测试线：1根；接地线：1根；接地针：1个；通讯数据线：1条；充电器：2套；仪表箱：1个；绝缘杆（1m）：5个；工具包：1件 |
标准内包装 | 纸箱+工具箱 |
外包装尺寸 | 主机：60*27*53cm 绝缘杆：104*24*14cm |
标准包装数量 | 1 |
标准包装箱毛重 | 约11.5kg（含绝缘杆） |
