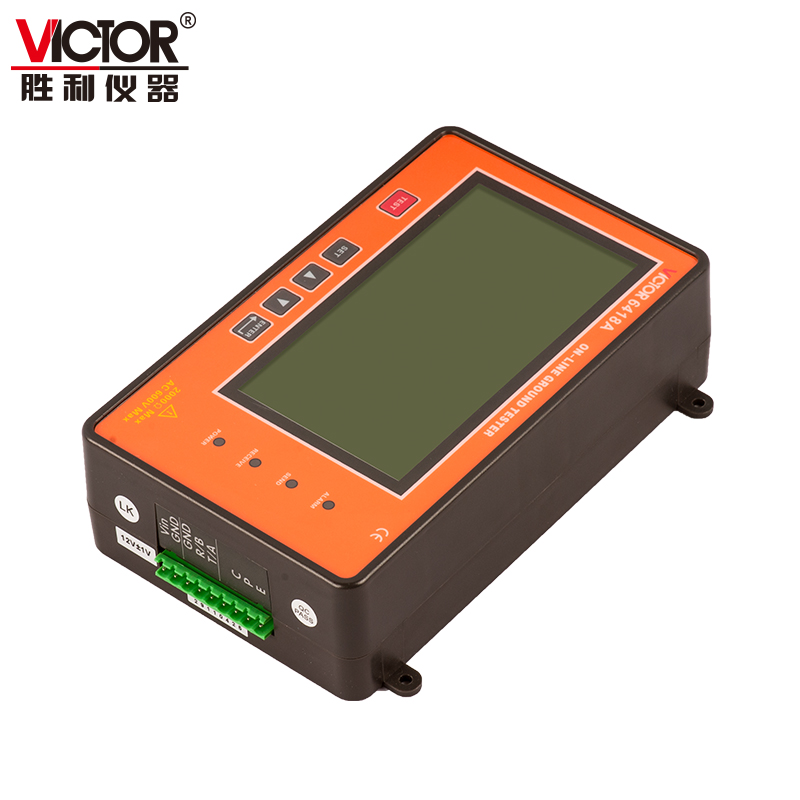

VICTOR 6418A接触式在线接地电阻测试仪产品详细规格
应用领域：
适用于输电线路杆塔接地、公路设备接地、气象防雷接地、通讯基站接地、铁路设施接地、建筑仓库接地、电气设备接地等。
产品特点：
大LCD显示，非常直观；
可设置报警临界值，具有声光报警指示；
实时在线监测，高精度、高稳定性、高可靠性；
可设置自动监控记录间隔时间。
基本功能 | VICTOR 6418A | ||
接地电阻 | 量 程 | 精 度 | 分辨力 |
0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω | |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
测量方式 | 精密三线测量、简易两线测量 | ||
测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz；对地电压：平均值整流 | ||
测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 | ||
测量次数 | 10000次以上 | ||
监测间隔时间 | 自动监测间隔时间设置范围：1～999小时 | ||
仪表接口 | 插拔式接线端子：9针端子座 | ||
通讯方式 | RS485(或选配RS232) | ||
数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 | ||
数据查阅 | 数据查阅功能：“READ”符号显示 | ||
溢出显示 | 量程溢出功能：“OL”符号显示 | ||
报警提示 | 声光报警 | ||
电源电压 | 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 | ||
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 | ||
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m | ||
线路电压 | 测量对地电压：AC 600V以下测量 | ||
技术规格：
基本参数 | |
电源 | 标准：12V±1VDC、400mA Max. 选配：24V±1VDC （外部提供） |
显示屏尺寸 | 128mm×75mm；显示域：124mm×67mm |
机身颜色 | 黑色+橘黄 |
机身重量 | 约450g |
机身尺寸 | 高宽厚：190mm×117mm×54mm |
标准配件 | 通讯线：1件，9P接线端子，说明书：1本 |
标准内包装 | 纸盒 |
外包装尺寸 | |
标准包装数量 | |
标准包装箱毛重 |
