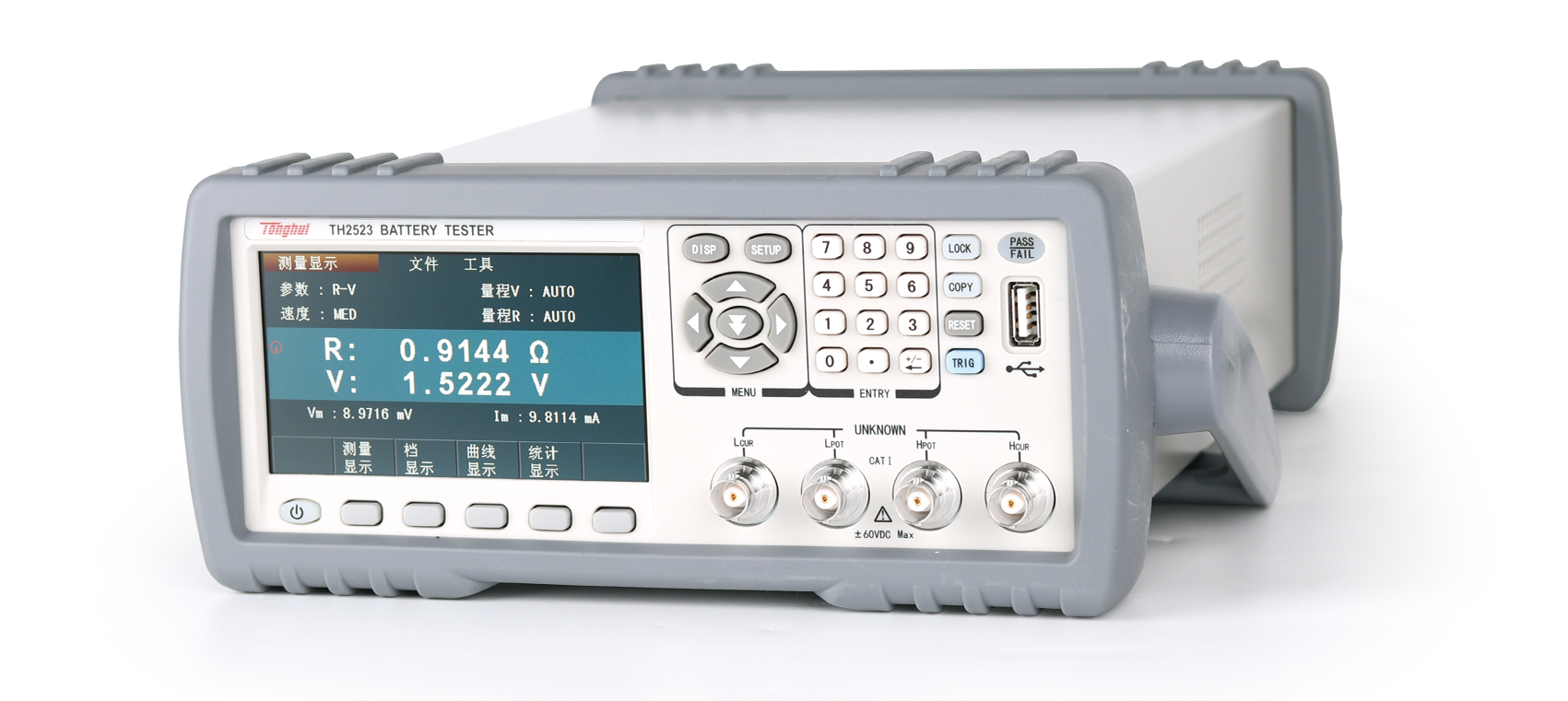

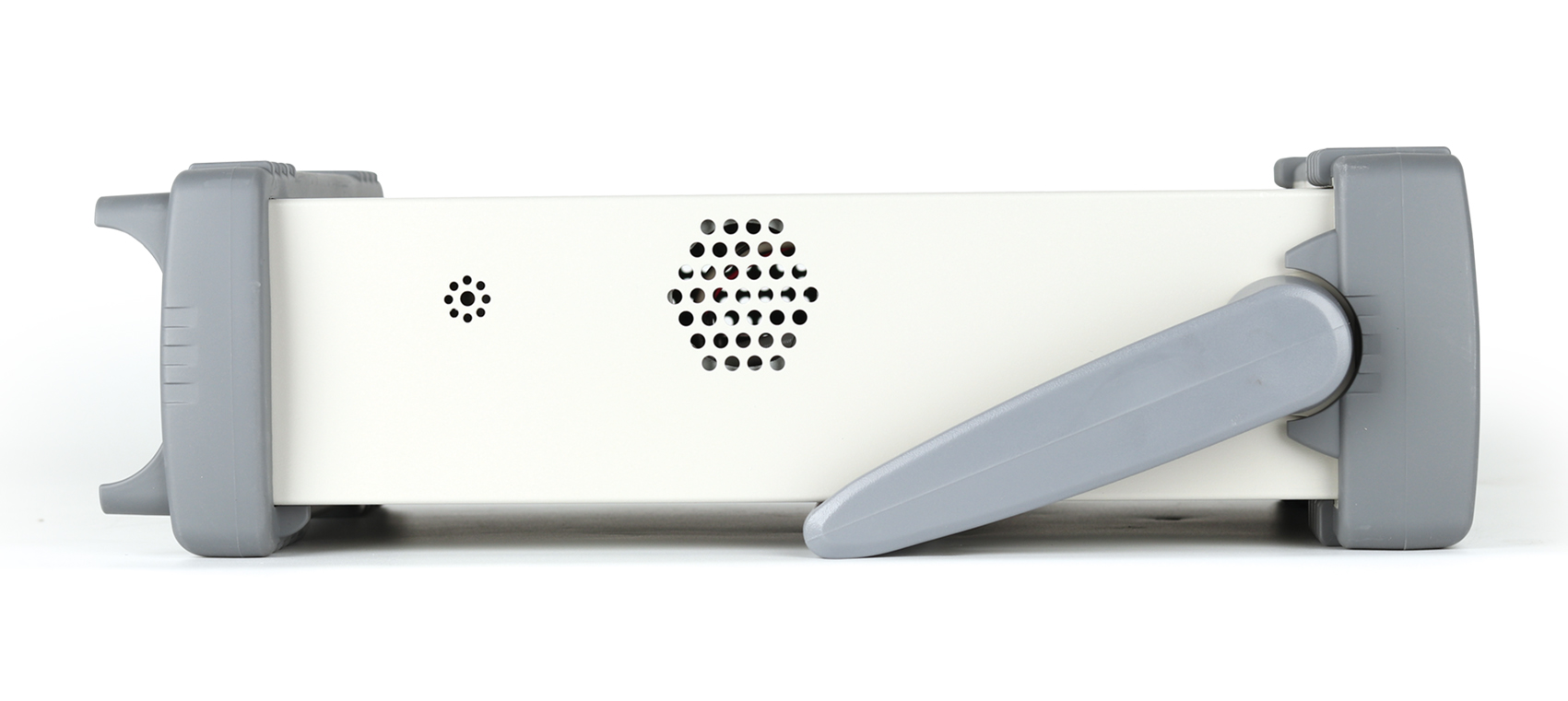

TH2523 交流低电阻测试仪产品详细规格
技术参数
型号
TH2523
TH2523A
显示
显示器
4.3英寸480x272 24位色TFT显示器
显示位数
R:慢速 5位，显示数字
35000；快速，显示数字3500
V:慢速5位，显示数字35000；快速，显示数字3500
测量参数
R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q
基本准确度
R:0.1%，V:0.05%
测试信号源
频率
1kHz ±0.2Hz 正弦波
恒定电流
100mA/10mA/1mA/100uA/10uA
测量显示范围
电阻R/阻抗Z/电抗X
1uΩ—3.5kΩ
直流电压V
100uV—65V
100uV—350V
电感L
0.2nH-1H
品质因数Q
0.001—9999.9
相位角θd(deg)
-179.99—179.99
相位角θd(rad)
-3.1416—3.1416
数学运算
直读，ΔABS, Δ%
量程
交流电阻R
30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
直流电压V
6V/60V
30V/300V
输入电压
65V
350V
测试速度(次/秒)
FAST： 约50次/秒；
MED： 约10次/秒 ；
SLOW1：约5次/秒；
SLOW2：约3次/秒
比较器
10档，通过档的分选确定产品的等级及讯响功能
量程方式
自动、保持
触发方式
内部、手动、外部、总线
操作方式
测试线接触故障检查；被测件电流/电压监视；REL偏差扣除；短路清“0”；
1-255次平均；测量延迟的设定；被测件的图形分析扫描； USB存储功能；多大100组设定文件的存储/加载；30000 个测试数据的统计功能等。
接口
Handler、RS232、USB DEVICE、GPIB（选配）、USB HOST
通用技术参数
工作环境
温度
0℃ -40℃
湿度
≤90%RH
电源要求
电压
100V-120V , 198V-242V
频率
47Hz - 63Hz
功耗
15AV
上架体积（mm）
215(W)×87(H)×335(D)
外型体积（mm）
235(W)×105(H)×360(D)
重量
约3.6k
