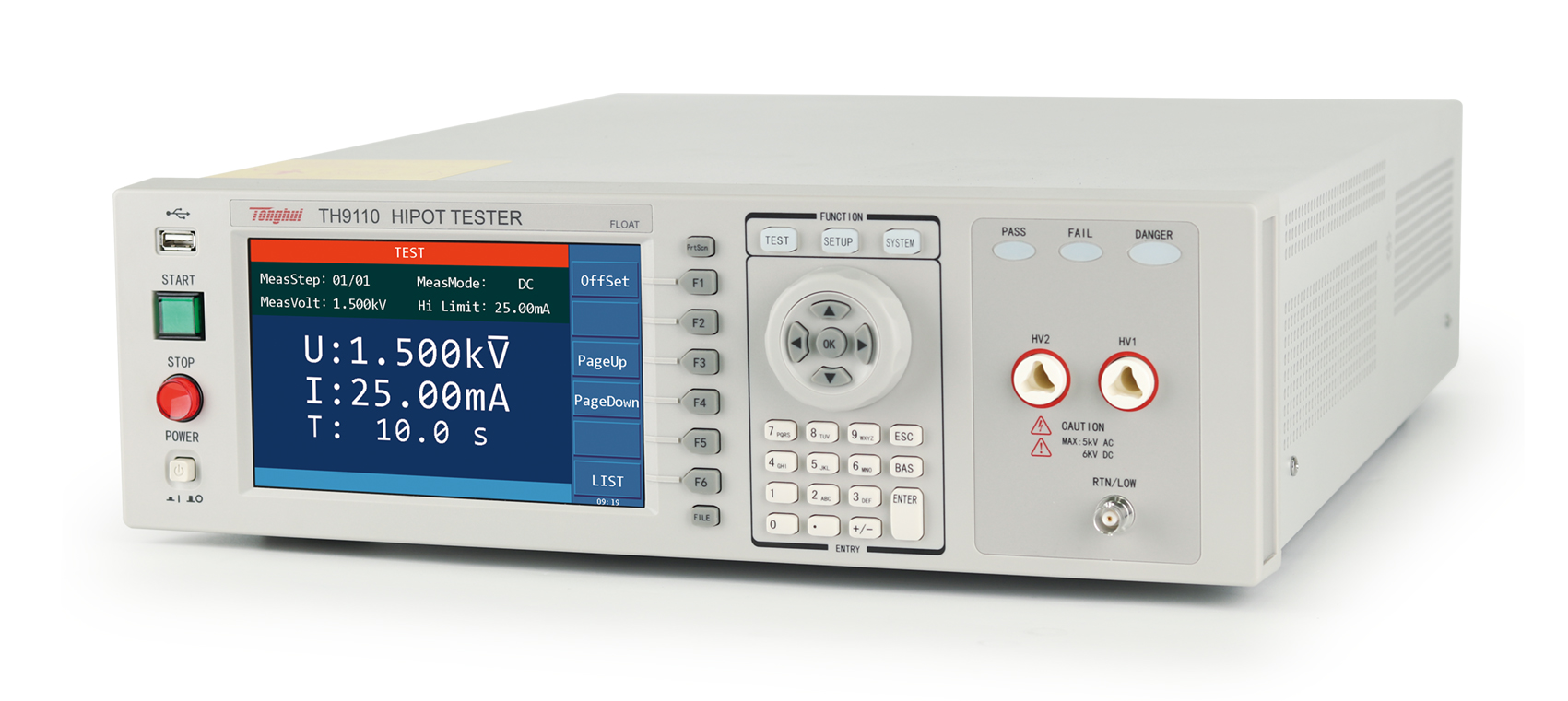

TH9110 程控交直流耐压绝缘测试仪产品详细规格
技术参数
型号
TH9110
TH9110A
耐压测试
输出电压
AC
电压范围
0.05 ~ 5.0kV
电压波形
50/60Hz ±0.1% 正弦波
输出功率
500VA（5.0kV 100mA）
DC
电压范围
0.05 ~ 6.0kV
输出功率
150VA（6.0kV 25mA）
负载变动率
±（1%设定值 + 0.2%满刻度） （额定功率）
电压精度
1% 设定值 + 0.1% 满刻度
电压分辨率
2V
电流测试范围
AC
电流范围
0.001mA-120mA（电压≤4kV）0.001mA-100mA（电压>4kV）
电流分辨率
0.001mA
电流精度
±（1%读值 + 0.5%满刻度）
DC
电流范围
0.0001mA-25mA（电压≥1.5kV） 0.0001mA-20mA（电压＜1.5kV）
电流分辨率
0.1uA
电流精度
±（1%读值 + 0.5%满刻度）
短路电流
200mA (仅交流测试)
快速放电功能
测试结束后自动放电（DCW）
绝缘电阻测试
输出电压
DC : 0.05 ~ 5.0kV
电压分辨率
2V
电压精度
1% of 设定值 + 0.1% 满刻度
电阻测试范围
1MΩ-50.0GΩ
电阻分辨率
0.1MΩ
电阻测试精度
电压>1000V
1MΩ ~ 1GΩ : ± (3% + 0.1% 满量程)
1GΩ ~ 10GΩ : ± (7% + 2%满量程)
10GΩ ~ 50GΩ : ± (10% + 1%满量程
电压≧500V ,≦1kV
0.1MΩ ~ 1GΩ : ± (3% + 0.1% 满量程)
1GΩ ~ 10GΩ : ± (7% + 2%满量程)
10GΩ ~ 50GΩ : ± (10% + 1%满量程)
电压<500V
0.1MΩ ~ 1GΩ : ± (3% + (0.2*500/Vs)%量程)
快速放电功能
测试结束后自动放电
电弧侦测
程序设定
AC
1mA - 20mA
DC
1mA - 10mA
OSC开短路侦测
采样标准电容范围
0.001～40nF
开路判断范围
10%～
短路判断范围
～500%
时间设定
测试时间
0.3～999s，0 表示持续测试
上升时间
0.1～999s，0 表示关闭
下降时间
0.1～999s，0 表示关闭
等待时间
0.1～999s，0 表示关闭 （仅直流耐压）
安全防护功能
高压浮动输出
测试模式
ACW、DCW、IR
----------
漏电流
＜3.5mA ac/dc
触电保护
0.5mA ±0.25mA 可选择:打开或关闭
启动保护 Interlock
引脚接低，才允许高压输出
面板操作保护
键锁、密码
报警指示
合格: 短音,绿灯; 不良品 : 长音,红灯
存储与接口
内部存储器
可存储 100 个文件，每个文件可编辑 50 个步骤

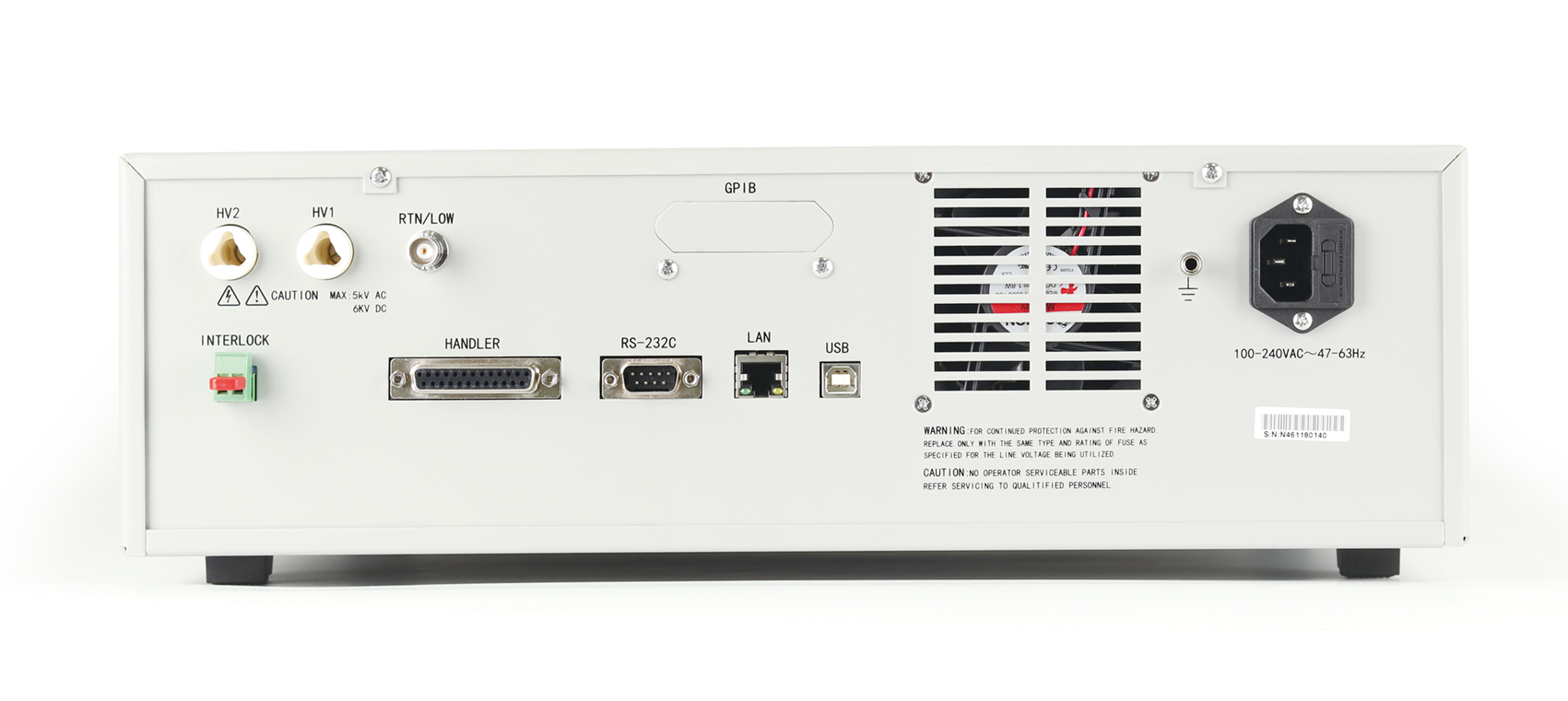

标配接口
RS232、USB DEVICE、USB HOST、LAN、HANDLER
选配接口
GPIB
环境温度与湿度
参数比对温度
18℃～28℃，湿度: 30%～70%RH
正常工作温度
0℃～45℃，湿度: 20%～90%RH
储藏环境温度
-10℃～55℃，湿度:< 80%RH
一般指标
电源
100V～240VAC，47Hz～63Hz
功率
空载:< 100W 额定功率:1000W
尺寸
430mm（W）x 132mm（H）x 500mm（D）
重量
21Kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试电缆 | TH90018 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
