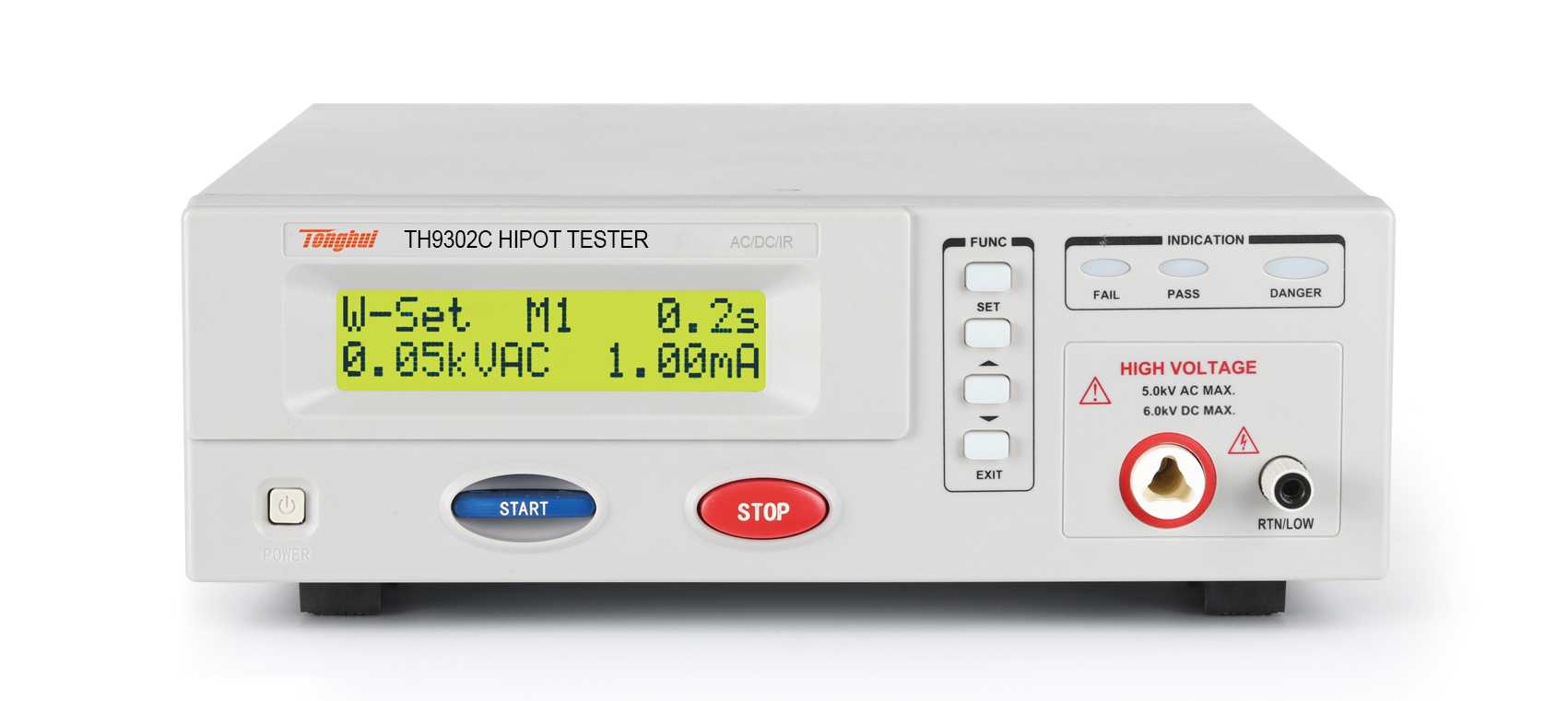

TH9302C 程控交直流耐压绝缘测试仪产品详细规格
产品型号 | TH9302 | TH9302C | TH9302B | TH9302D | ||||
耐压测试 | ||||||||
电压输出 | AC | 电压范围 | 0.10kV—5.00kV | |||||
电压波形 | 正弦波 | |||||||
失真度 | <3％ | |||||||
工作频率 | 50、60Hz可选 | |||||||
频率精度 | ±1% | |||||||
输出功率 | 60VA（5.00kV12mA） | |||||||
电压调整率 | ±（2.0%+50V)（额定功率） | |||||||
DC | 电压范围 | 0.10kV—6.00kV | ------ | |||||
信号源频率 | 600Hz | ------ | ||||||
输出功率 | 25VA（5.00kV5mA） | ------ | ||||||
电压调整率 | ±（2.0%+100V)（额定功率） | ------ | ||||||
电压分辨率 | 10V | |||||||
电压精度 | ±(2.0%设定+20V) | |||||||
电压产生方式 | DDS信号源加AB类功放 | |||||||
电流测试 | AC | 电流范围 | 0.01mA–10mA | |||||
短路电流（瞬间） | >20mA(设定输出电压>500V) | |||||||
电流分辨率 | 0.01mA | |||||||
电流精度 | ±(2%读数+2个字) | |||||||
实际电流 | OFF-0.01mA-10mA | |||||||
DC | 电流范围 | 1mA–5.00mA | ------ | |||||
电流精度 | ±(2.0%读数+2个字) | ------ | ||||||
放电功能 | 测试结束后自动放电DCW） | ------ | ||||||
绝缘电阻测试 | ||||||||
输出电压 | 0.10V–1.00kV | ------ | ||||||
电压分辨率 | 10V | ------ | ||||||
电压精度 | ±(2.0%读数+10V) | ------ | ||||||
输出电流 | 5mA | ------ | ||||||
输出瞬间短路电流 | >10mA(设定输出电压>500V) | ------ | ||||||
负载调整率 | ≤1％（额定功率） | ------ | ||||||
电阻测量范围 | 0.02MΩ–10GΩ | ------ | ||||||
电阻显示量程 (1000V) | 5mA | 0.2MΩ-1MΩ | ------ | |||||
1mA | 1MΩ-10MΩ | ------ | ||||||
100uA | 10MΩ-100MΩ | ------ | ||||||
10uA | 100MΩ-1GΩ | ------ | ||||||
1uA | 1GΩ-10GΩ | ------ | ||||||
电阻测量准确度 | ≥500V 1MΩ–1GΩ±(5%读数+5个字) 1GΩ–10GΩ±(10%读数+5个字) <500V 0.1MΩ–1GΩ±(10%读数+5个字) 1GΩ–10GΩ仅供参考无精度要求。 | ------ | ||||||
电流测量准确度 | ±(2%读数+2个字) | ------ | ||||||
测量范围 | AC | 1mA–20mA | ||||||
DC | 1mA–20mA | ------ | ||||||
比较器 | ||||||||
判别方式 | 窗口比较方式（条件I下<I上） | |||||||
I下ON：当I下<Ix<I上，PASS； | ||||||||
当Ix≤I下或Ix≥I上，FAIL | ||||||||
I下OFF：当Ix<I上，PASS； | ||||||||
当Ix≥I上，FAIL | ||||||||
绝缘电阻判别方式同上 | ||||||||
电流上限设置I上 | AC | 0.01mA–10mA | ||||||
DC | 1uA–5mA | ------ | ||||||
电流下限设置I下 (LOWEROFF) | AC | 0.01mA–10mA | ||||||
DC | 1uA–5mA | ------ | ||||||
电阻上限设置 | OFF，1MΩ-10GΩ | ------ | ||||||
电阻下限设置 | 0.1MΩ–10GΩ | ------ | ||||||
判别输出 | PASS/FAILLCD及LED分别显示,声音报警 | |||||||
其他功能 | ||||||||
后面板输出孔 | ------ | 有 | ------ | 有 | ||||
接触检查 | ------ | 支持 | ------ | 支持 | ||||
参数设定 | ||||||||
电压上升时间 | 0.1s–999.9s | |||||||
测试时间设定 | 0.3s–999.9s（在TIMERON时） | |||||||
时间准确度 | ±（0.2%设定值±0.1s） | |||||||
测量功能 | ||||||||
键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 | |||||||
电流量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 | |||||||
ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 | |||||||
高压指示 | 窗口指示和LED灯指示 | |||||||
存储与接口 | ||||||||
文件编程和存储 | 可编程9个测试文件 | |||||||
USB接口 | 无 | |||||||
开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复 | |||||||
控制接口 | HANDLER | |||||||
通讯接口 | RS232C，RS485 | |||||||
一般技术指标 | ||||||||
工作温度、湿度 | 0℃－40℃,≤80%RH | |||||||
电源 | 100V-121V，198V-242V47.5-63Hz | |||||||
功耗 | ≤300VA | |||||||
280mm×89mm×402mm | ||||||||
重量 | 约12kg | |||||||
