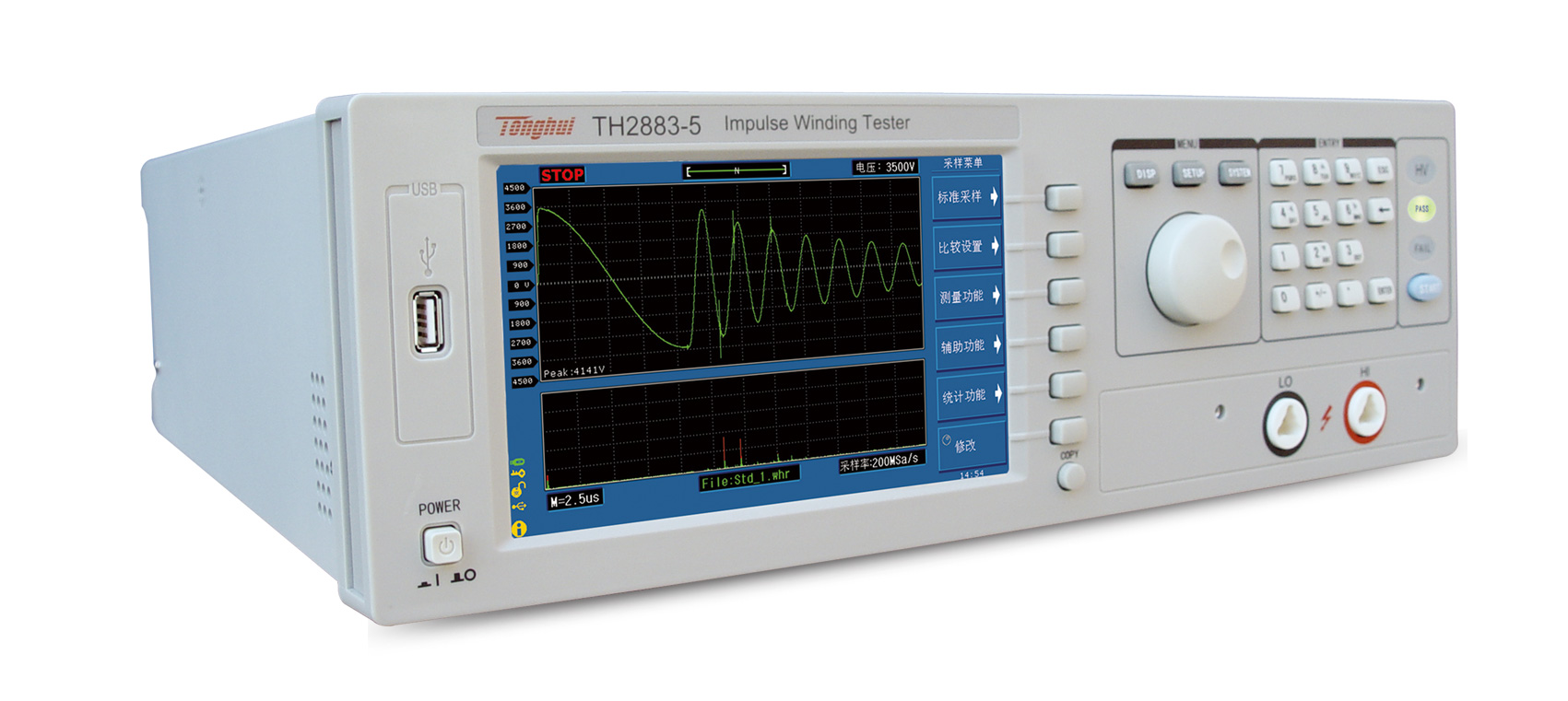

TH2883-5 脉冲式线圈测试仪产品详细规格
技术参数
型号
TH2883-1
TH2883-5
TH2883-10
TH2883S8-5
TH2883S4-5
脉冲电压
30V-1200V
5V步进±5%±5V
100V-5000V
10V步进±5%±15V
500V-10kV
20V步进±5%±25V
100V-5000V
10V步进±5%±15V
100V-5000V
10V步进±5%±15V
通道数
1
1
1
8
4
电感测试范围
≥1uH
≥10uH
≥20uH
≥10uH
≥10uH
脉冲能量
0.02焦耳
0.25焦耳
0.5焦耳
0.25焦耳
0.25焦耳
测量速度
6次/秒
6次/秒
3次/秒(10kV电压时)
6次/秒(单通道)
6次/秒(单通道)
施加脉冲数
到32个
输入阻抗
5MΩ
显示器
800x480点65k色TFT，波形显示范围600x256
波形采集
采样率: 200Msps, 8级可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32
判定方法
▪面积比较 ▪面积差比较 ▪电晕放电 ▪相位差比较
波形测量
波形的电压、波形的频率、波形的时间
触发方式
手动触发、外部触发、总线触发，内部触发
判别输出
OK/NG 显示，LED 灯指示，蜂鸣器报警
测量统计
具有测量结果的统计功能
存储器
仪器内部可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器
接口
Handler,RS232C,USB Device,USB Host，Lan
电源
供电电源
110V/220V±10% 50Hz/60Hz±5%
电源功耗
≤200VA
通用条件
工作环境
温度
0℃ - 40℃
湿度
≤75% R.H.
安全和电磁兼容
IEC61010-1:2001,IEC61326-2-1:2005
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试线 | TH2883-01 | ||||
| 脚踏启动开关 | TH2881-001 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 测试夹具 | TH26052 | ||||
| 测试夹具 | TH26053 | ||||
