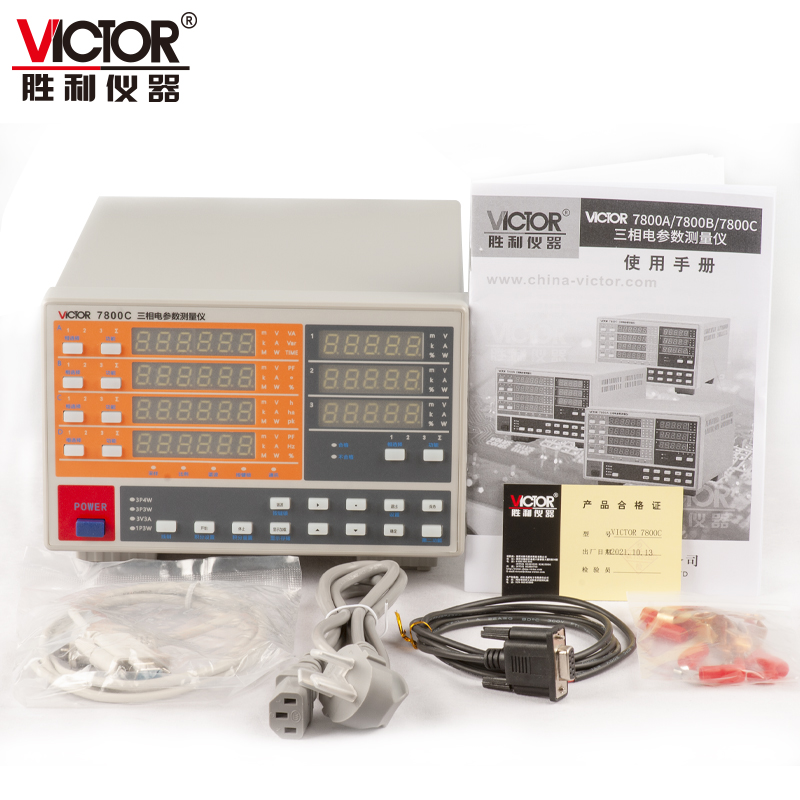

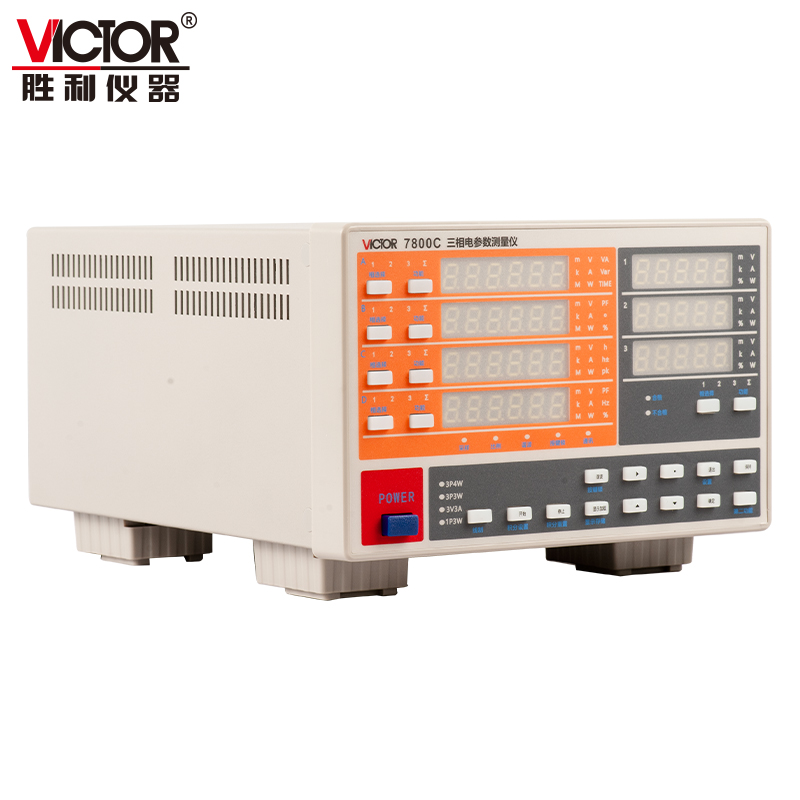

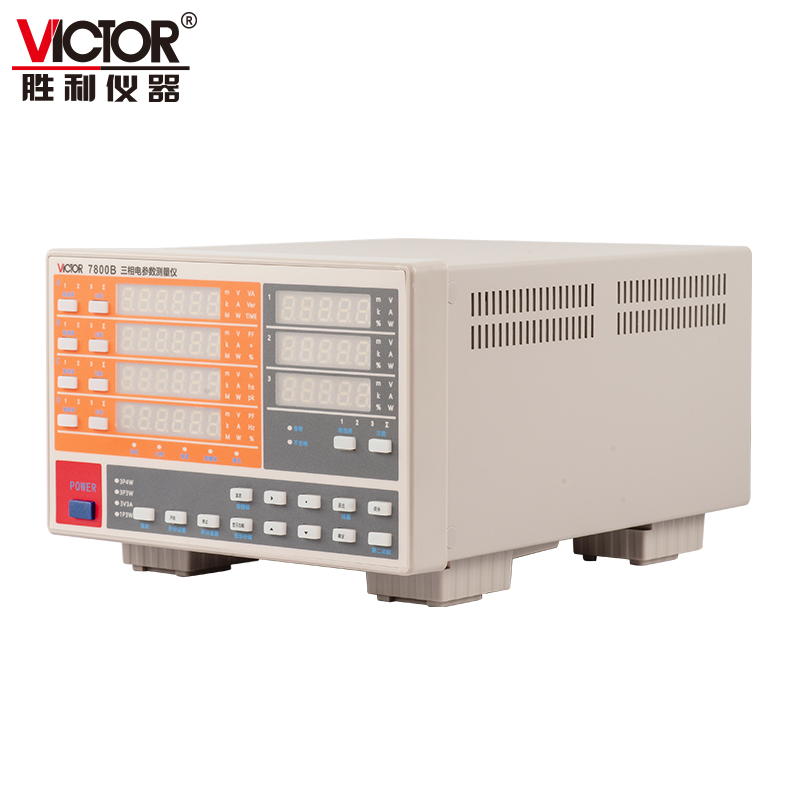

VICTOR 7800A/7800B/7800C 三相电参数测量仪产品详细规格
应用领域：
适用于家电、机电、汽车以及变频电器、马达电机等的维修或生产检测领域。
产品特点：
1.左四窗口、右三窗口同时数字显示各相的多项参数，直观方便；
2.多种测量接线方式选择，使用灵活方便；
3.测信号数值均为真有效值，对于波形失真的信号同样适用；
4.仪器内部双重看门狗设计，复杂环境不死机，可靠性更高；
5.其中VICTOR 7800B/VICTOR 7800C具有具备电能积分功能、谐波分析功能；
6.其中VICTOR 7800B/VICTOR 7800C具有RS-232C/RS485 串行口通讯功能。
技术规格
基本功能 | 测量范围 | |||
型号 | VICTOR 7800A | VICTOR 7800B | VICTOR 7800C | |
电压 U | 10.0 ～ 600.0V | 10.0～1000.0V | ||
电流 I | 0.01 ～ 40.0A | 0.01 ～ 60.0A | ||
有功功率 P | 电压量程*电流量程 | |||
功率因数 PF | -1.000～1.000 | |||
电压频率 fU | 45.00-65.00Hz | |||
谐波 | 1-50次、精度等级：B级IEC61000-4-7 | |||
电能 E | 0～999999 MWh/0～-99999 MWh | |||
积分时间 T | 99999h | |||
特殊功能 | ||||
信号输入 | 电压电流均为浮置输入 | |||
阻抗 | 电压输入阻抗约 600kΩ、电流输入阻抗约4mΩ | |||
测量信号峰值 | 电压电流均为量程的 1.3倍 | |||
采样速率 | 8000 次/s，采样周期约 125μs，24 位，电压、电流同时采样 | |||
校零方式 | 开机自动校零 | |||
线路滤波 | 固定为 2kHz | |||
数据更新 | 数据计算周期 0.05s～1s可设 | |||
显示方式 | 7 个窗口，白色LED 显示 | |||
整机功耗 | <15VA | |||
通讯接口 | 标配RS232／485 | |||
报警(ALARM) | 报警ON/OFF，出厂默认为：OFF | |||
