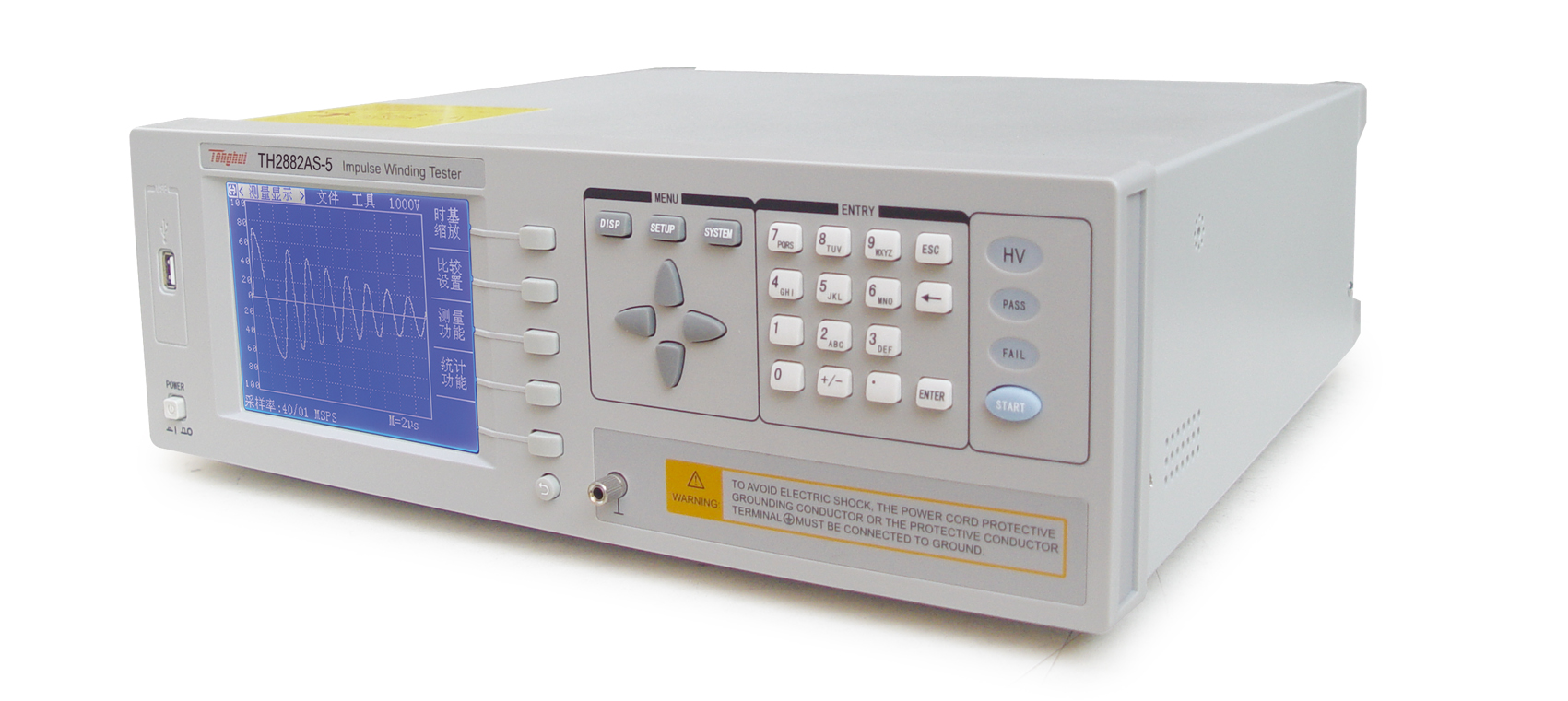

TH2882AS-5 脉冲式线圈测试仪产品详细规格
技术参数
型号
TH2882AS-5
输出脉冲电压
500V-5000V±5%, 100V步进
电压控制方式
正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响
测试范围
三相三线制 三相四线制
脉冲能量
≤250milli-焦耳
电感量测试范围
≥200μH
显示器
320×240点LCD屏幕，240×200点波形显示
显示内容
设定参数，标准与被测波形，测量与比较结果
波形采样
40 MSPS采样率，8位，960点
输入阻抗
10MΩ(电阻分压器)
测量速度
三相测试:2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON）
显示波形测量
电压，时间，频率
触发方式
内部/手动（脚控）/外部/总线
比较方式
面积比较，面积差比较，电晕放电，相位差比较
测量重复精度
±1%
判别输出
PASS/FAIL 显示，报警
存储器
仪器内部可存储60组标准波形USB盘可存储500组标准波形
接口
HANDLER,RS232C,GPIB(选件)，
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 脚踏启动开关 | TH2881-001 | ||||
| 高压测试线 | TH2882AS-01 | ||||
