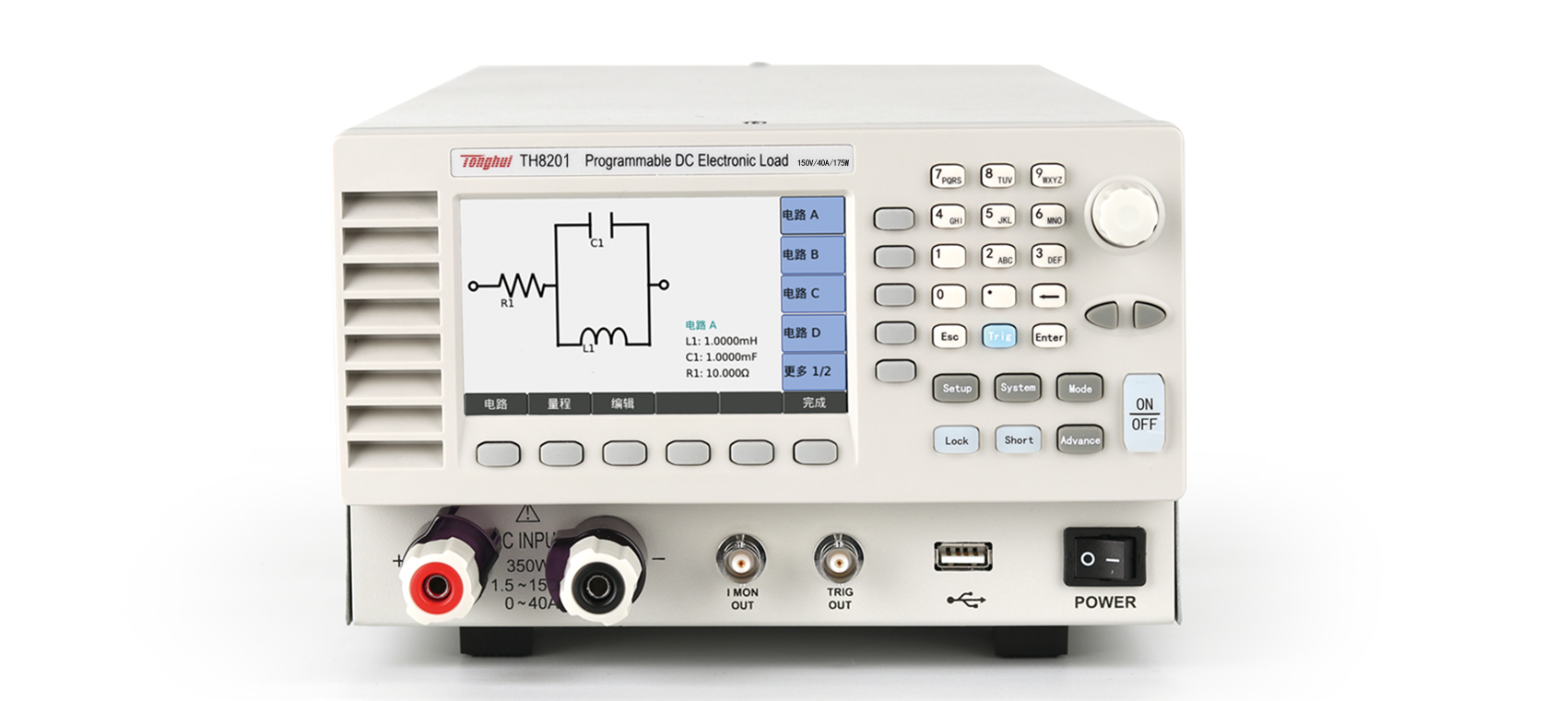

TH8201 可编程直流电子负载产品详细规格
技术参数
型号
TH8201
输入功率
175W
输入电压
150V
输入电流
0-40A
静态模式
恒定电流（CC）、恒定电阻（CR）、恒定电压（CV）、恒定功率（CP)
小操作电压
1.5V@0.4A
1.5V@4A
1.5V@40A
恒定电压
（CV）
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
恒定电流
（CC）
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
精度
0.1%+0.1%FS.
恒定电阻
（CR）
量程
0.04Ω-40Ω
量程
0.4Ω-400Ω
量程
4.0Ω-4000Ω
分辨率
精度
Vin/Rset*0.2%+0.2%FS
恒定功
率（CP)
量程
0-1.75W
分辨率
0.175mW
量程
0-17.5W
分辨率
1.75mW
量程
0-175W
分辨率
17.5mW
精度
0.3%+0.3%FS
Von&Voff
控制
Von&Voff
CC/CR/CP
精度
0.2%FS
高级模式
动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、功率点追踪测试、OCPT测试、OVPT测试、OPPT测试、正弦波测试、列表测试、自动测试。
动态模式-定电流模式
小工作电压
1.5V
频率
范围
100Hz-50kHz/0.01Hz-1kHz
精度
1μs/1ms+100ppm
占空比
1-99%(少上升时间受控)
斜率
量程
0.08A/ms
-0.04A/µs
分辨率
0.1mA/µs
量程
0.8A/ms-
0.4A/µs
分辨率
0.1mA/µs
量程
8A/ms -4A/µs
分辨率
1mA/µs
精度
10%±20µs
小上升时间
10µs
电流
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
测量（回读）
电压
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
电流
量程
0-400mA
分辨率
0.01mA
量程
0-4A
分辨率
0.1mA
量程
0-40A
分辨率
1mA
精度
0.1%+0.1%FS
功率
量程
0-1.75W
分辨率
0.175mW
量程
0-17.5W
分辨率
1.75mW
量程
0-175W
分辨率
17.5mW
精度
0.3%+0.3%FS
自动测试
步骤
100/Program
时间
0.1m-30s(Resolution:0.1ms)
负载设置
参考静态模式
分档参考
电压/电流/功率
外部波形(20kHZ)-恒定电流模式
电流
0-400mA
0-4A
0-40A
电平
0-10V
精度
0.5%F.S.
保护功能
过功率保护
(OPP)
√
过电流保护
(OCP)
√
过电压保护
(OVP)
√
过温度保护
(OTP)
√
逆压报警（REV）
√
欠压保护（UVP）
√
其他功能
电流监测
√
短路功能
定电流(CC)
电流量程
定电压(CV)
电压量程
定电阻(CR)
0.015Ω至4kΩ

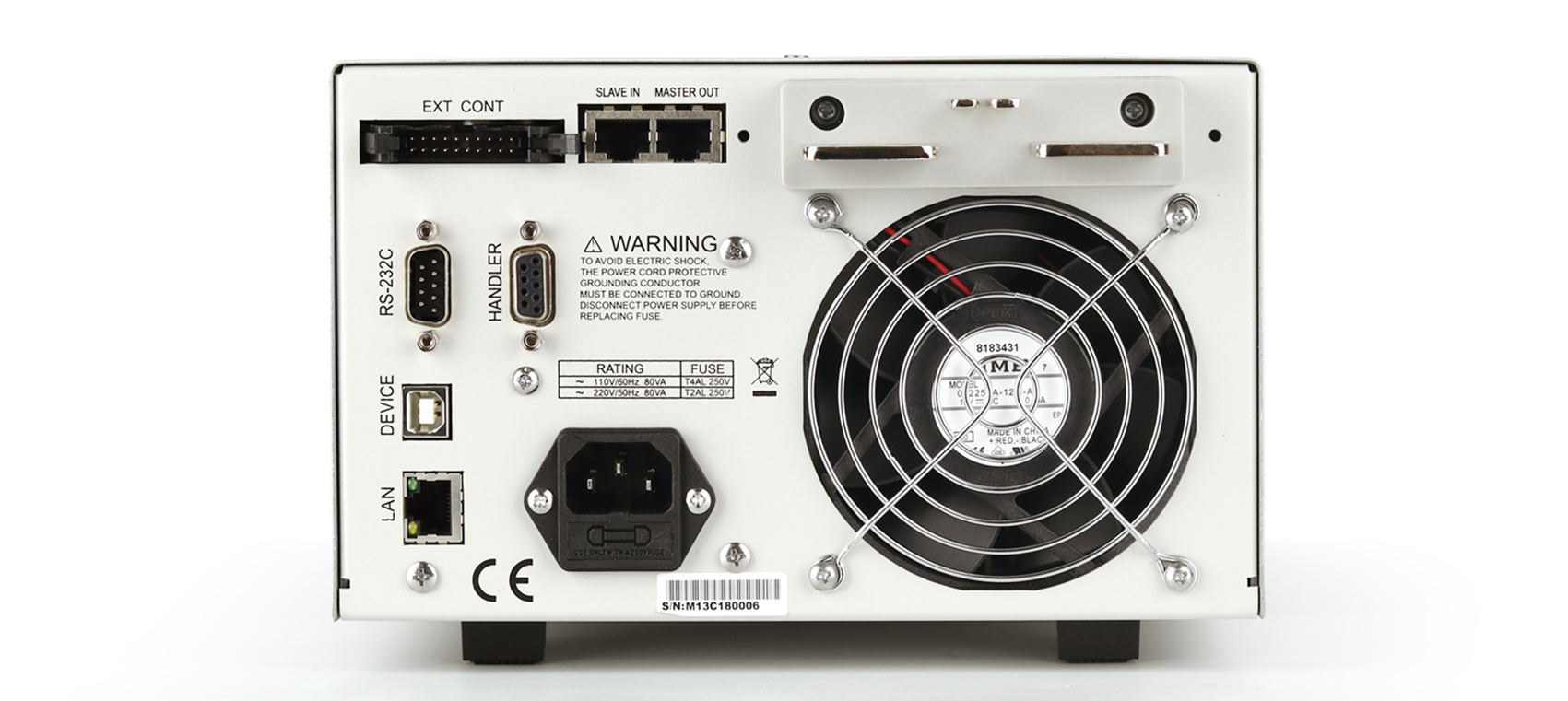

接口
网口
√
Handler口
√
USB Host
√
USB Device
√
并联接口
√
供电和安全
供电电源
110/220VAC
市电频率
50/60Hz
安全
CE
环境和温度
工作温度
0-40℃
存储温度
-20-80°C
尺寸和重量
尺寸(mm)
215*129*479mm
重量(kg)
7.8kg
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
