TH2281B 高频数字毫伏/功率表产品详细规格
技术参数
型号
TH2281B
输入配置
射频探头，50Ω同轴三通，NJ型50Ω标准负载（一个）

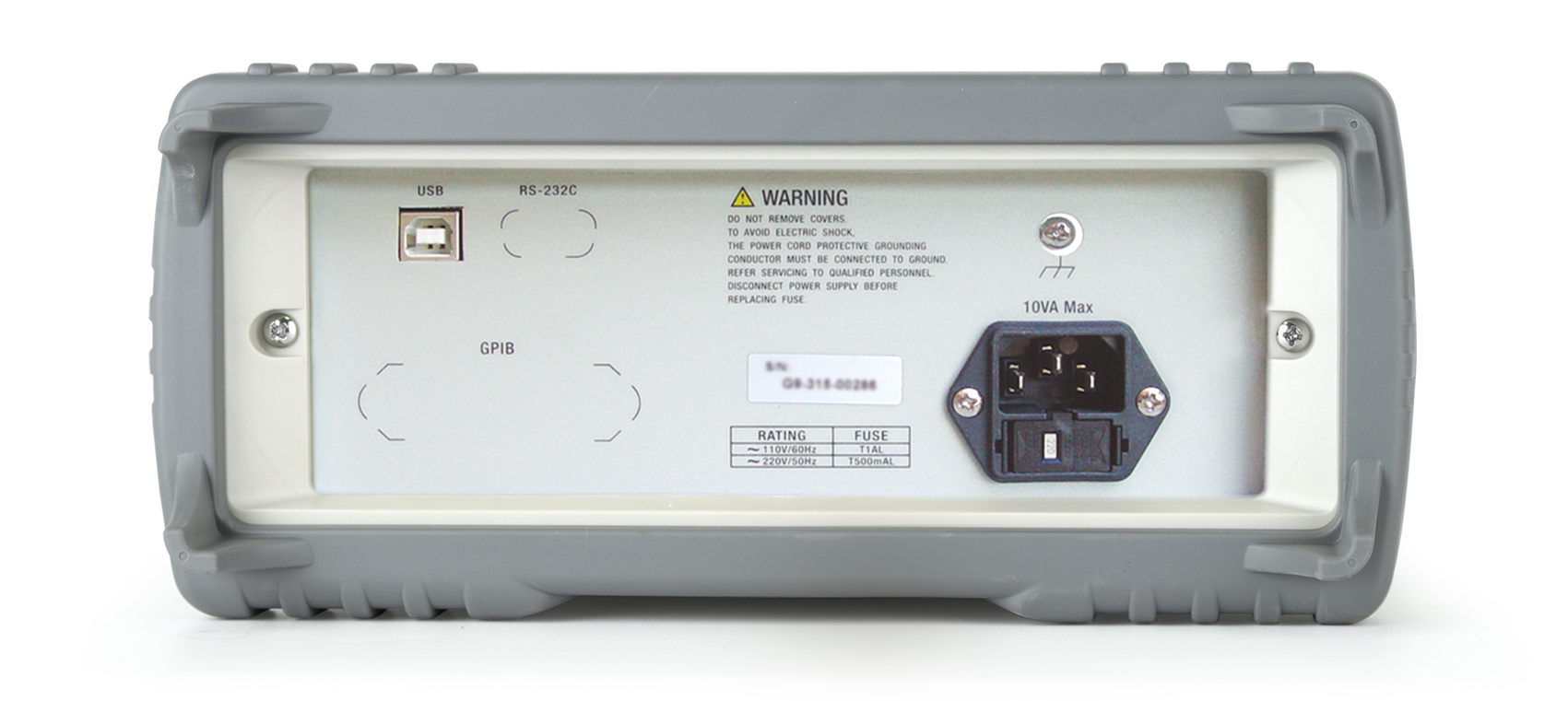

接口
标配USB_DEV接口，选配GPIB与RS232C接口
基本准确度
读数值的±2%
输入阻抗
低频时探头输入阻抗≥100kΩ，插入50Ω负载同轴三通测量电压和功率。
测量电压和功率量程
3.8mV、 38mV、 380mV、3.8V、10V
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm
过载电压
AC≤15Vrms DC≤50V
频率响应误差
9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%)
驻波系数（VSWR）
9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 射频探头 | TH19003 | ||||
| 同轴三通 | TH19005 | ||||
| 50Ω同轴负载 | TH19006 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
