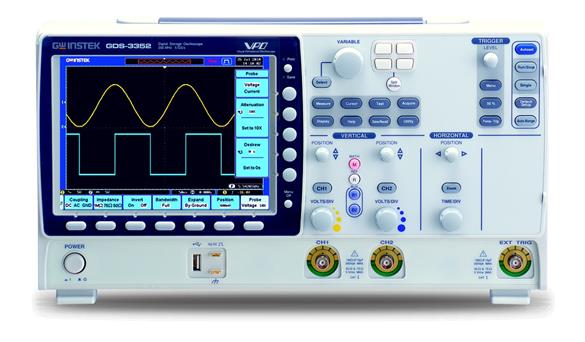

GDS-3000系列GDS-3152,GDS-3154,GDS-3252,GDS-3254,GDS-3352,GDS-3354,GDS-3502,GDS-3504数字储存示波器产品详细规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-3152 | 150MHz | 2.5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3154 | 150MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3252 | 250MHz | 2.5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3254 | 250MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3352 | 350MHz | 5GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3354 | 350MHz | 5GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| GDS-3502 | 500MHz | 4GSa/s | 每通道25K | 2 | USB/LAN/RS232,GPIB选配 |
| GDS-3504 | 500MHz | 4GSa/s | 每通道25K | 4 | USB/LAN/RS232,GPIB选配 |
| 详细规格 | ||||||||
| GDS- 3152 | GDS- 3154 | GDS- 3252 | GDS -3254 | GDS- 3352 | GDS- 3354 | GDS- 3502 | GDS- 3504 | |
| 垂直系统 | ||||||||
| 输入通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 带宽 | DC~150MHz(-3dB) | DC~250MHz(-3dB) | DC~350MHz(-3dB) | DC~500MHz(-3dB) | ||||
| 上升时间 | 2.3ns | 1.4ns | 1ns | 700ps | ||||
| 垂直分辨率 | 8 bit | |||||||
| 垂直分辨率(1MΩ) | 2mV ~ 5V/div | |||||||
| 垂直分辨率50/75Ω | 2mV ~ 1V/div | |||||||
| 输入耦合 | AC, DC, GND | |||||||
| 输入的阻抗 | 1MΩ / / 15pF | |||||||
| 直流增益度 | ±（3%X |Reading| + 0.1div+ 1mV) | |||||||
| 极性 | 正向,反向 | |||||||
| 输入阻抗(1MΩ) | 300V (DC+AC peak), CAT I | |||||||
| 输入电压(75/ 50Ω) | 5 Vrms，CAT I | |||||||
| 偏移范围 | 2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V | |||||||
| 带宽限制 | 20 MHz | 20/100MHz | 20/100/200MHz | 20/100/200/350MHz | ||||
| 波形信号处理 | 加、 减、 乘、 除、 FFT、 FFTrms | |||||||
| 触发系统 | ||||||||
| 来源 | 双通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext | |||||||
| 触发模式 | 自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式 | |||||||
| 触发类型 | 边缘，脉波宽度，视频，矮波，上升和下降、 事件延迟，（1 ~ 65, 535 events) ，时间延迟(10nS~10S) I2C, SPI, UART(选购) | |||||||
| 触发延迟范围 | 10ns ~ 10 S | |||||||
| 耦合选项 | AC, DC, LF rej, HF rej, Noise rej | |||||||
| 灵敏度 | DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV | |||||||
| 外部触发 | ||||||||
| 范围 | ±15V | |||||||
| 灵敏度 | DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV；350 MHz ~ 500 MHz 约 200mV | |||||||
| 输入阻抗 | 1MΩ±3%，~ 16pF | |||||||
| 水平系统 | ||||||||
| 范围 | 1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div | |||||||
| 前置触发 | 每格 10div | |||||||
| 后置触发 | 1000div | |||||||
| 度 | 度± 20 ppm , ≧1 ms 时间间隔 | |||||||
| 信号撷取系统 | ||||||||
| 实时采样率 | 2.5GSa /s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s | 4GSa/s | 4GSa/s |
| 等效取样率 | 100GSa/s | |||||||
| 记录长度 | 25 k 点 | |||||||
| 撷取模式 | 一般，平均，峰值侦测，高分辨率，单次；一般： 撷取的样本值；平均： 从2到 256 波形平均；峰值检测：以2ns的 窄频扫描速度撷取突波；高分辨率： 实时波匣形平均可减少随机噪声并增加垂直分辨率 | |||||||
| X-Y 模式 | ||||||||
| X 轴输入 | 通道 1 ；通道 3 | |||||||
| Y 轴输入 | 通道 2 ； 通道4 | |||||||
| 相位移 | 100 kHz时 ± 3 ° | |||||||
| 光标和测量系统 | ||||||||
| 游标 | 可撷取振幅参数、 时间参数并可限定范围 | |||||||
| 自动测量 | 28组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) | |||||||
| 游标测量 | 电压差(∆V) 时间差(∆T) | |||||||
| 自动计数 | 6位数计频器，范围从 2 Hz到额定频率 | |||||||
| 功率测量（选配） | ||||||||
| 电源质量量测 | VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，实功率、 视在功率、 虚功率、 功率因素、 相角。 | |||||||
| 谐波量测 | Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | |||||||
| 涟波量测 | Vripple Iripple | |||||||
| 涌浪电流 | 高峰，第二个高峰 | |||||||
| 控制板功能 | ||||||||
| Autoset | 单按钮、 自动安装程序，有的垂直、 水平的管道和触发系统，撤销 autoset | |||||||
| 自动范围 | 允许使用者从测试点快速移动，而无需重置为每个测试点的示波器测试点 | |||||||
| 保存设置 | 20组 | |||||||
| 保存波形 | 24 组 | |||||||
| 显示系统 | ||||||||
| TFT 液晶屏 | 8"TFT 液晶屏 SVGA 彩色显示器 （LED 背光） | |||||||
| 显示分辨率 | 垂直 800 ×水平 600 （SVGA） | |||||||
| 插值 | Sin(x)/x and equivalent time sampling | |||||||
| 波形显示 | 点，向量，变数的持久性，无穷的持久性 | |||||||
| 显示网格 | 8 x 10 divisions | |||||||
| 显示亮度 | 可调 | |||||||
| 界面 | ||||||||

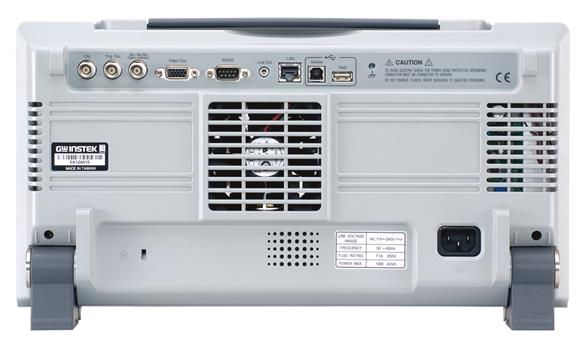

| Rs-232 C 埠 | DB-9port | |||||||
| USB 埠 | 2 set USB 2.0 高速主机端口 ；1set USB 2.0 高速设备埠 | |||||||
| 以太网 | RJ-45 port, 10/100Mbps | |||||||
| VGAVideoPort | DB-15port, SVGA monitor output | |||||||
| 线路输出 | 3.5mm 立体声输出接口/ Go/NoGo 音频报警输出 | |||||||
| GPIB(Optional) | USB GPIB 接口转换器 | |||||||
| Go/NoGo BNC | 的 5V /10mA TTL 开路输出 | |||||||
| Kensington样式锁 | 后面板安全锁插槽连接到标准的Kensington样式锁 | |||||||
| 电源 | ||||||||
| 电压范围 | AC 100V ～ 240V，48 Hz ~ 63 Hz，自动选择 | |||||||
| 其他 | ||||||||
| 多语言菜单 | 可用 | |||||||
| 联机帮助 | 可用 | |||||||
| 时钟 | 时间和数据，提供用于保存数据的数据/时间 | |||||||
| 尺寸和重量 | 400(W) x 200(H) x 130(D)，大约 4 公斤。 | |||||||
