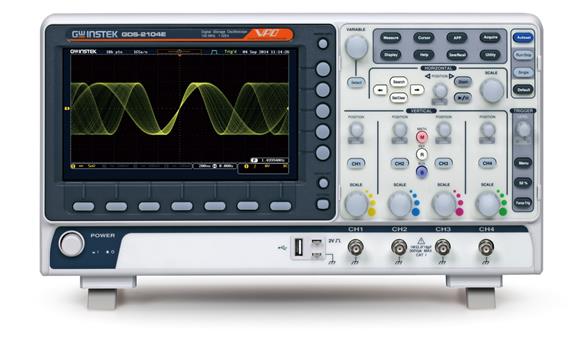

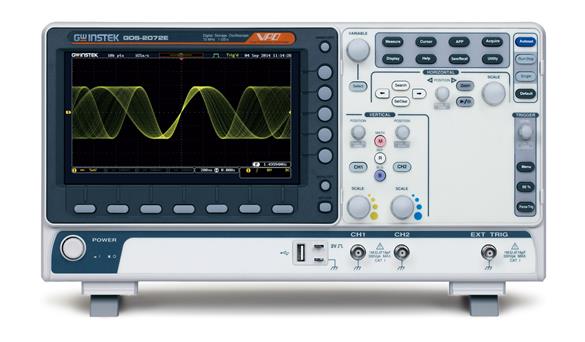

GDS-2000E系列GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E数字存储示波器产品详细规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-2204E | 200MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-2202E | 200MHz | 1GSa/s | 每通道10M | 2 | USB/LAN |
| GDS-2104E | 100MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-2102E | 100MHz | 1GSa/s | 每通道10M | 2 | USB/LAN |
| 详细规格 | ||
| GDS-2104E GDS-2102E | GDS-2204E GDS-2202E | |
| 垂直系统 | ||
| 通道 | 4CH 2CH | 4CH 2CH |
| 带宽 | DC~100MHz (-3dB) | DC~200MHz (-3dB) |
| 上升时间 | 3.5ns | 1.75ns |
| 带宽限制 | 20MHz | |
| 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | |
| 输入耦合 | AC, DC, GND | |
| 输入阻抗 | 1MΩ// 16pF | |
| 度 | 当2mV/div 或更大档位时 ,度为±(3% X |读值| + 0.1div + 1mV)当1mV/div 时 ,度为±(5% X |读值| + 0.1div + 1mV) | |
| 极性 | 正向 &反向 | |
| 输入电压 | 300V (DC+AC Peak), CAT I | |
| 偏移范围 | 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V | |
| 波形信号处理 | +, -, ×, ÷, FFT, FFTrms , 用户自定义FFT: 1MPTS点分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | |
| 触发系统 | ||
| 来源 | CH1 ,CH2, CH3,CH4, Line, EXT( 仅2ch机种） | |
| 触发模式 | 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件), 时间延迟(可选择10ns~10s时间), 总线(IIC, SPI, UART, CAN, LIN) | |
| 触发延迟时间 | 10ns ~ 10s | |
| 耦合选项 | AC,DC,LF rej. ,HF rej. ,Noise rej. | |
| 灵敏度 | 1 div | |
| 外部触发 | ||
| 范围 | ±15V | |
| 灵敏度 | DC ~ 100MHz 约. 100mV | |
| 输入阻抗 | 1MΩ±3%// 16pF | |
| 水平系统 | ||
| 范围 | 1ns/div ~ 100s/div (1-2-5顺序)滚动模式: 100ms/div ~ 100s/div | |
| 前置触发 | 10 div | |
| 后置触发 | 2,000,000 div | |
| 度 | 在任何 ≥ 1 ms 的间格中为±50 ppm | |
| 采样系统 | ||
| 实时取样率 | 每通道1GSa/s | |
| 记录长度 | 每通道10Mpts | |
| 获取模式 | 一般, 平均, 峰值检测, 单次 | |
| 峰值侦测 | 2ns (典型值) | |
| 平均模式 | 可选则2至256次 | |
| X-Y 模式 | ||
| X 轴输入 | 通道 1，3 | |
| Y 轴输入 | 通道 2，4 | |
| 相位移 | 100kHz 时±3° | |
| 光标& 量测系统 | ||
| 游标 | 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%) | |
| 自动量测 | 36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | |
| 自动计数 | 6 位计数器,范围由2Hz至额定带宽 | |
| 控制面板 功能 | ||
| 自动设定 | 单一按键自动设定有信道的垂直、水平及触发系统 | |
| 储存设定 | 20组 | |
| 储存波形 | 24组 | |
| 显示系统 | ||
| 显示器 | 8" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA) | |
| 插补点方式 | Sin(x)/x 及等效取样 | |
| 波形显示方式 | 点, 向量, 可调累积 (16ms~4s), 无限累积 | |
| 波形更新率 | 每秒 120,000次波形更新（MAX） | |
| 显示模式 | YT ; XY | |
| 显示网格线 | 8 x 10 格 | |

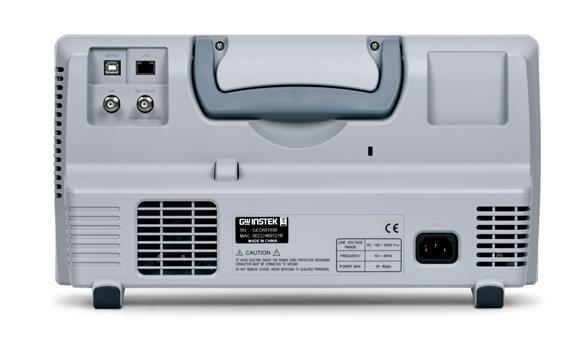

| 接口 | ||
| USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | |
| 以太网络 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX | |
| Go-NoGo BNC | 5V /10mA TTL 开集极输出 | |
| 安全锁孔 | 机器背面提供标准Kensington安全插槽 | |
| 电源&其他 | ||
| 线性电压范围 | 交流 100V~240V ,48Hz~63Hz 自动选取 | |
| 多国语言 | 提供 | |
| 联机帮助 | 提供 | |
| 时钟 | 提供储存数据的时间与日期 | |
| 尺寸及重量 | 380(W) X 220(H) X145(D) mm, 约2.8kg | |
