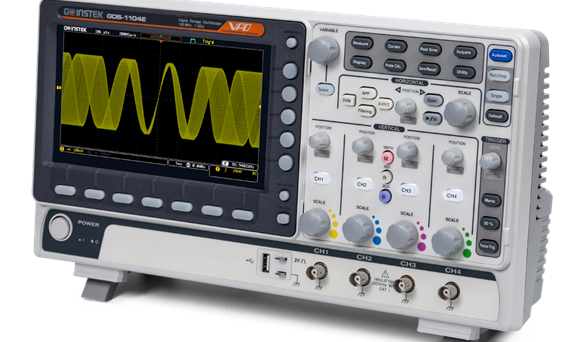

GDS-1000E系列GDS-1102E,GDS-1104E,GDS-1152E数字存储示波器产品详细规格
快速选型
| 型号 | 带宽 | 采样率 | 存储深度 | 通道数 | 标配接口 |
| GDS-1102E | 100MHz | 1GSa/s | 每通道10M | 2 | USB |
| GDS-1104E | 100MHz | 1GSa/s | 每通道10M | 4 | USB/LAN |
| GDS-1152E | 150MHz | 1GSa/s | 每通道10M | 2 | USB |
详细规格
| 机种 | 通道数 | 带宽(-3dB), 上升时间, 带宽限制 |
| GDS-1102E | 2 + Ext | DC~100MHz (-3dB), 3.5ns, 20MHz |
| GDS-1104E | 4 | DC~100MHz (-3dB), 3.5ns, 20MHz |
| GDS-1152E | 2 + Ext | DC~150MHz (-3dB), 2.3ns, 20MHz |
| 规格 | ||
| 垂直 | 垂直分辨率 | 8 bit :1mV~10V/格 |
| 输入耦合 | AC, DC, GND | |
| 输入阻抗 | 约1MΩ// 16pF | |
| 直流增益准确度 | 2mV~10V/格: ±3% ; 1mV/格: ±5% | |
| 极性 | 正向 & 反向 | |
| 输入电压 | 300Vrms, CAT I | |
| 偏移位置范围 | 1mV/格 : ±1.25V | |
| 2mV/格 ~ 100mV/格 : ±2.5V | ||
| 200mV/格 ~ 10V/格 : ±125V | ||
| 波形讯号处理 | +, -, ×, ÷, FFT, 用户自定义义运算, 数字滤波器 | |
| FFT: 1M点FFT | ||
| FFT垂直刻度提供: Linear RMS 或 dBV RMS | ||
| FFT窗口类型: Rectangular, Hamming, Hanning, 或 Blackman | ||
| 触发 | 来源 | CH1, CH2, CH3*, CH4*, Line, EXT** |
| *仅4通道机种 ; **仅2通道机种 | ||
| 触发模式 | 自动 (100 ms/div以下文件位支持滚动模式), 一般, 单次 | |
| 触发类型 | 边沿, 脉波宽度, 视频, 矮波, 上升 & 下降沿, 时, 交替, | |
| 事件延迟(1~65535事件可选), 时间延迟(4ns~10s可选) | ||
| 闭锁范围 | 4ns ~ 10s | |
| 耦合 | AC, DC, LF rej., Hf rej., Noise rej. | |
| 灵敏度 | 1格 | |
| 外部触发 | 范围 | ±15V |
| 灵敏度 | DC ~ 100MHz 约100mV | |
| 输入阻抗 | 1MΩ±3%~16pF | |
| 水平 | 时基范围 | 5ns/格 ~ 100s/格 (1-2-5 顺序) |
| 滚顿 | 100ms/格 ~ 100s/格 | |
| 前置触发 | 10格 | |
| 后置触发 | 2,000,000格 | |
| 时基准确率 | 在任何 ≥ 1 ms的间隔中为±50 ppm | |
| 实时取样率 | 1GSa/s | |
| 内存长度 | 每通道10Mpts | |
| 获取模式 | 一般, 平均, 峰值检测, 单次 | |
| 峰值检测 | 2ns (典型值) | |
| 平均 | 2 ~ 256可选 | |
| X-Y模式 | X-轴输入 | 通道1; 信道3* (*仅4通道机种) |
| Y-轴输入 | 通道2; 信道4* (*仅4通道机种) | |
| 相位移 | 100kHz时±3° | |
| 测量 | 游标测量 | 可量测: 幅度, 时间, 门控 ; 光标间电压差( ΔV) ; 光标间时间差( ΔT) |
| 单位: 秒(s), 频率(1/s), 相位(degree), 比例(%) | ||
| 自动量测 | 36组: Pk-Pk, Max, Min, Amplitude, High, Low, | |
| Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, | ||
| ROVShoot, FOVShoot, RPREShoot, FPREShoot, | ||
| Frequency, Period, RiseTime, FallTime, | ||
| +Width, -Width, Duty Cycle, +Pulses, -Pulses,+Edges, -Edges, | ||
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | ||
| 自动计数 | 6位数, 测试范围由2Hz至额定带宽 | |
| 前面板控制功能 | 自动设置 | 单一按键自动设置有信道的垂直, 水平以及触发系统, 具有撤销自动设置功能 |
| 储存设定 | 20组 | |
| 储存波形 | 24组 | |
| 显示 | TFT LCD 类型 | 8" TFT WVGA 彩色显示 |
| 显示分辨率 | 800水平× 480垂直 像素 (WVGA) | |
| 补点 | Sin(x)/x | |
| 波形显示 | 点, 向量, 可调余晖(16ms~4s), 无限 | |
| 波形更新率 | 快100,000 波形/每秒 | |
| 显示格式 | 8 x 10格 | |
| 显示模式 | YT, XY | |
| 界面 | USB接口 | USB 2.0 High-speed host port x1, |
| USB 2.0 High-speed device port x1 | ||
以太网络端口(LAN) | RJ-45连接器, 10/100Mbps with HP Auto-MDIX | |
| (仅GDS-1104E) | ||
| Go-NoGo BNC | 5V/10mA, TTL集极开路输出 | |
| 安全锁孔 | 机器背面提供标准Kensington安全插槽 | |
| 多国语言选单 | 提供 | |
| 其他规格 | 操作环境 | 温度: 0°C ～ 50°C. |
| 于40°C相对湿度 ≤80% 或 于41°C ~ 50°C相对湿度≤ 45% | ||
| 在线帮助 | 支援 | |
| 尺寸 | 380mm x 208mm x 127.3mm | |
| 重量 | 约2.8公斤 | |
此规格适用条件：+20℃~+30℃操作环境，热机30分钟以上
