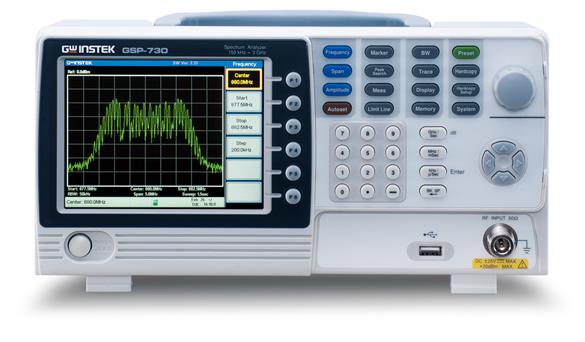

GSP-730频谱分析仪产品详细规格
快速选型
| 型号 | 频率范围 | 功能 | 显示模式 | 扫描时间 | 标配接口 |
| GSP-9330 | 9KHz-3.25GHz | EMI,P1dB，AM,FM,ASK,FSK,2FSK | 光谱、拓扑、频谱 | 204us | USB/RS232 |
| GSP-9300B | 9KHz-3GHz | P1dB | 光谱、拓扑、频谱 | 204us | USB/RS232 |
| GSP-730 | 150KHz-3GHz | 30KHz，100KHz，300KHz，1MHz | 频谱 | 300ms | USB/RS232 |
| GSP-818 | 9KHz-1.8GHz | 10Hz-500KHz，1-10步进 | 频谱 | 10ms | USB/LAN |
| 详细规格 | ||
| 频率规格 | ||
| 频率范围 | 设置范围 | 150kHz~3GHz |
| 中心频率 | 设置分辨率 | 0.1MHz |
| 度 | ±50kHz(展频 : 0.3GHz~2.6GHz, 20 ±5°C) | |
| 频距 | 设置范围 | 零展频，1MHz~3GHz |
| 设定分辨率 | 1kHz | |
| 度 | ≤±3%(展频 : 0.3GHz~2.6GHz, 20 ±5°C) | |
| 频率分辨率 | 设置范围 | 30KHz, 100KHz, 300KHz, 1MHz, 标称-3dB带宽 |
| 相位噪声 | 载波偏移处 | fc=1GHz,RBW : 30kHz, 扫描时间: 1.5s, 展频 :1MHz |
| 500kHz | -85dBc / Hz 典型值 | |
| 固有噪声 | 小于-45dBc @-40dBm输入（典型值：小于-50dbc） | |
| 振幅 | ||
| 参考电平 | 输入范围 | +20~-40dBm |
| 显示范围 | 单位 | dBm, dBV, dBµV |
| 格距 | 每一格10,5,2,1dB | |
| 平均噪声电平 | 参考值 | Span=1MHz,RBW=30kHz |
| 中心频率=100MHz | ≤ -100dBm typical | |
| 振幅稳定度 | 80~300MHz | ≤±6.0dB |
| 300MHZ~2.6GHZ | ≤±3.0dB | |
| 2.6GHZ~3.0GHZ | ≤±6.0dB | |
| 振幅准确率 | 中心频率=1GHz，频据=5MHZ，参考标准=0dBm,输入信号=-10dBm | |
| 准确率 | ≤±2dB | |
| 扫描 | ||
| 扫描时间 | 范围 | 300ms~8.4s, 自动(不可调) |
| 度 | ±2% (展频: 全展频) | |
| 前面板输入/输出 | ||
| RF输入埠 | 接头类型 | N型母座 |
| 输入阻抗 | 50Ω, 标称 | |
| VSWR | <2.0在输入衰减≥10db | |
| 安全输入电平 | +30dBm (CW平均功率), 25VDC | |
| USB HOST | 接头类型 | A型接头，支援USB随身碟 |
| 常规 | 通讯协定 | 版本2.0，支援全速 |

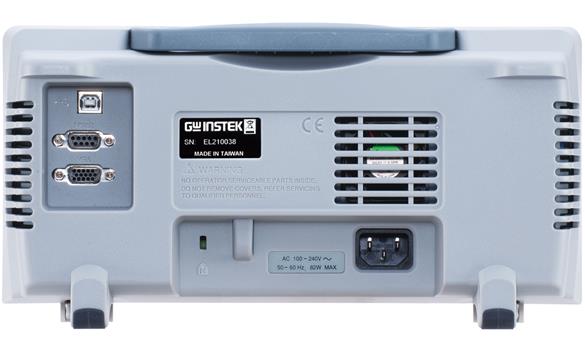

| 后面板/输入/输出 | ||
| USB Device | 接头类型 | B型接头，支援远程遥控 |
| 通讯协定 | 版本2.0，支援全速 | |
| 储存格式 | 支援BMP格式储存 | |
| 荧幕输出 | 接头类型 | D型接头，15针母座 |
| 输出分辨率 | VGA,640x480分辨率 | |
| RS-232C界面 | 接头类型 | Sub-D母头-D 9 pins |
| 计算机锁孔位 | 尺寸 | 7mmx3mm |
| 一般 | ||
| 游标 | 数量 | 5对游标 |
| 功能:normal，delta，to peak,to center, mark table,marker to center/start/stop/step/ref.level,marker trace selection | ||
| 峰值侦测 | 功能：Peak Search, Next Peak, Right/Left Peak, Peak to Center, Peak Table,Peak Sort, Peak Track | |
| 功率量测 | ACPR. OCBW, Channel Power | |
| 限制线功能 | 数量 | 11点设定 |
| 功能: High Limit Line, Low Limit Line, Pass/Fail detection | ||
| 轨迹线 | 4条轨迹线,A/ B/C for Clear& Write, Peak Hold,view, Blank, Average,Min Hold, Trace math | |
| 快速储存功能 | BMP档案格式,支援省墨功能(此功能必须先连上∪SB随身碟） | |
| 内部储存空间 | 数量 | 五组设定 |
| 储存格式 | 设定状态、轨迹线、限制线 | |
| 显示荧幕 | 5.6彩色LCD,支援∨GA(640×480)分辨率 | |
| 操作温度 | 5~45°C | |
| 操作湿度 | 低于45°c/90%RH | |
| AC电压输入 | AC100~240V50/61Hz | 自动电压调整 |
| 储存环境 | -20-60°C,低于60℃/70%RH | |
| 尺寸与重量 | 296(W)×153(H)×105(D)mm/11.6w)x6.0(H)x4.1(D)inch,约2.2kg/49Ib | |
