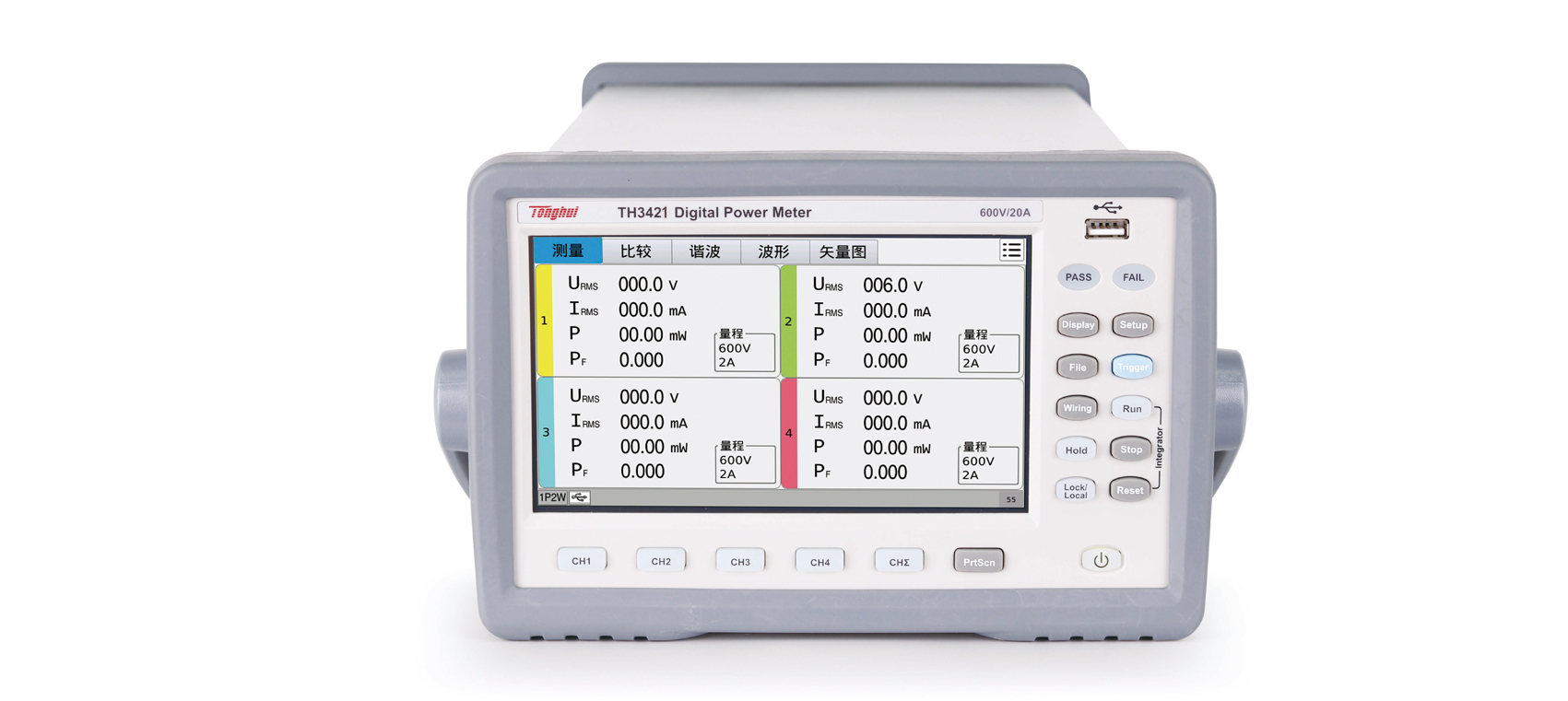

TH3421 多通道数字功率计产品详细规格
技术参数
型号
TH3421
TH3422
通道数
4
4
显示器
7寸(800*480)彩色TFT电阻触摸屏
接线方式
一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A)
基本特征
AC
R
R
DC
R
R
精密型
R
R
微电流
£
R
谐波分析
R
R
电能测试
R
R
显示方式
数据
R
R
积分数据
R
R
波形图
R
R
矢量分析
R
R
柱状图
R
R
基本准确度（一年）
电压
精度
0.15%读数+0.2%量程+1个字
分辨率
0.01V
电流
DC，45~75Hz
±（0.15%读数+0.2%量程+1字）
75~420Hz
±（0.3%读数+0.2%量程+1字）
分辨率
0.01mA
0.001mA
输入
电压
量程
5V-75V/150V/300V/600V
分辨率
0.01V
输入阻抗
3MΩ
允许输入
1000V（1S）
700V（连续）
显示
量程*110%
电流
量程
10mA/30mA/100mA/400mA
1mA/3mA/10mA/40mA
输入阻抗
200mΩ
2Ω
量程
1.5A/5A/20A
150mA/500mA/2A
输入阻抗
4mΩ
40mΩ
小分辨率
10μA
1μA
允许输入
40A（1S）
4A（1S）
30A（连续）
3A（连续）
显示
量程*110%
功率
范围
5mW-12kW
0.5mW-1.2kW
小分辨率
0.01mW
0.001mW
频率
范围
基频范围：DC/45Hz-420Hz，带宽：21kHz，滤波器5kHz
小分辨率
0.01Hz
功率因数
范围
-1.000-1.000
小分辨率
0.001
谐波分析
±(5%读数+0.3%量程)
电能积分
范围
0-99999kWh
分辨率
0.001Wh
精度
±(0.2%读数+0.3%量程)
电能计时
范围
0-9999：59：59
分辨率
1s
精度
±0.05%
测量速度
约7次/s ，谐波/波形功能打开： 4次/s
锁定功能
数据锁定
量程方式
自动/手动
输入阻抗
≥3MΩ（ 电压输入）
比较器
限声、光报警，
输出
8路可编程继电器输出
测量辅助功能
数据缓冲存储功能
对测试结果进行U盘存储，可以在PC端进行统计分析
保存/加载功能
设置数据的保存分为测量参数设置和系统参数设置
键盘锁定功能
可锁定前面板按键以及触摸屏操作，有效防止误操作
通讯与接口
串行通讯
RS232C/RS485二选一，需出厂前预装
USB HOST
通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或的无线网卡（WIFI支持
RTL8192及MT7601)等设备支持
USB DEVICE
通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。 可选CDC模式或TMC模式。
LAN
10/100BaseT以太网，8引脚，通信稳定。
HANDLER
用于比较信号的结果输出
通讯接口
USB DEVICE、USB HOST、LAN、HANDLER、
存储
USB波形、设置文件
电源供应
AC220V±10%，50/60Hz±5%，软电源开关
体积
(WxHxD)
工作尺寸
236mmx154mmx475.5mm（含外套）
上架尺寸
215mmx132mmx441mm（WxHxD）
重量
8.1kg
