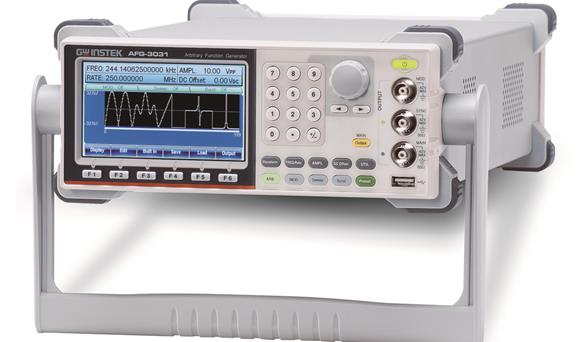

图片仅供参考,产品以实物为准
产品分类

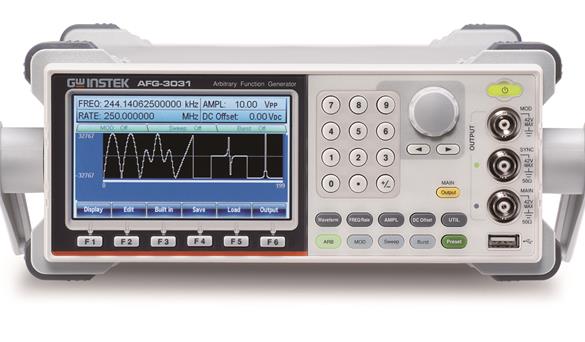

AFG-3031 &AFG-3032& AFG-3021&AFG-3022任意波形信号产生器产品详细规格
快速选型
| 型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 通道数 |
| AFG-3031 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3032 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 2 |
| AFG-3021 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3022 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 2 |
| 详细规格 | |||||
| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 | ||
| 通道数 | |||||
| 1 | 2 | 1 | 2 | ||
| 特点 | |||||
| 输入输出接地 | 信道1，信道2，同步输出，调变输入，调变输出和10MHz参考输入的接地信号是独立的,与仪器壳体隔离。绝缘接地信号和壳体之间的耐电压为42 V峰值（DC+ AC峰值）。其它接地信号连接到壳体上。 | ||||
| 信道1及信道2的接地 | --- | 单独隔离 | --- | 单独隔离 | |
| 标准波形 | 正弦波，方波，三角波，斜波，脉冲波，噪声波，谐波，直流 | ||||
| 任意波形 | |||||
| 取样率 | 250 MSa/s | ||||
| 重建率 | 125MHz | ||||
| 内存长度 | 8M 点 | ||||
| 振幅分辨率 | 16 位 | ||||
| 非挥发性内存 | 10组8M 波形(1) | ||||
| 可定义的波形输出 | 任意2 至 8M 点 | ||||
| 触发 | 外部 | ||||
| 内建函数波形 | Sinc、指数上升、指数下降、高斯、半正弦等等共有65种 | ||||
| 频率特性 | |||||
| 正弦波/方波 | 1uHz至30MHz | 1uHz至20MHz | |||
| 脉冲波 | 1uHz至25MHz | 1uHz至20MHz | |||
| 三角波/斜波 | 1uHz至1MHz | ||||
| 分辨率 | 1uHz | ||||
| 准确性 | 稳定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |||
| 老化率 | ±1 ppm, per 1 year | ||||
| 误差 | ≦ 1 uHz | ||||
| 输出特性(2) | |||||
| 振幅 | 范围 | 1 mVpp to 10 Vpp ( 50Ω负载)；2 mVpp to 20 Vpp (开路) | |||
| 准确度 | ± 1%设定下±1 mVpp(于 1 kHz,>10 mVpp) | ||||
| 分辨率 | 0.1 mV 或 4 digits | ||||
| 平坦度 | 0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相对于1 kHz正弦波于50Ω负载) | ||||
| 单位 | Vpp, Vrms, dBm, | ||||
| 偏压 | 范围 | ±5 Vpk ac +dc (50Ω负载)；±10Vpk ac +dc (开路) | |||
| 准确度 | 1% 设定下+ 2 mV+ 0.5%的振幅 | ||||
| 波形输出 | 阻抗 | 50Ω (固定)；> 10MΩ (输出关闭) | |||
| 输入保护 | 短路保护, 载继电器自动禁用主输出 | ||||
| 同步输出 | 准位 | TTL相容于 >1kΩ | ── | TTL相容于>1kΩ | ── |
| 阻抗 | 50Ω | ||||
| 正弦波特性 | |||||
| 谐波失真(5) | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp | ||||
| 总谐波失真 | < 0.2%+0.1mVrms；DC to 20 kHz | ||||
| 寄生噪声 (非谐波)(5) | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～30MHz | ||||
| 相位噪声 | ＜-110dBc/Hz 典型值 ,15kHz偏移, 载波为10MHz | ||||
| 方波特性 | |||||
| 上升/下降时间 | <8 ns (3) | ||||
| 过激信号 | < 5% | ||||
| 非对称性 | 周期的1% +1 ns | ||||
| 周期比 | 20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz | ||||
| 抖动率 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||||
| 斜波特性 | |||||
| 线性度 | 峰值输出的＜ 0.1% | ||||
| 对称性 | 0% 至 (0.1% 分辨率) | ||||
| 脉冲波特性 | |||||
| 占空比 | -0.625* [(上升时间-0.6ns)+(下降时间-0.6ns)] | ||||
| 周期 | 周期≧宽度+0.625*[(上升时间-0.6ns) + (下降时间-0.6ns)] | ||||
| 占空比范围 | 0.017% 至 99.983% | ||||
| 占空比分辨率 | 0.00% | ||||
| 脉冲宽度范围 | 20ns至999830s | ||||
| 过激信号 | <5% | ||||
| 抖动 | 100 ppm + 50 ps | ||||
| 上升及下降时间 | 9.32 ns 至 799,900s (0.01ns 或 3 位数) | ||||
| 谐波产生器特性 | |||||
| 谐波阶数 | ≦8 | ||||
| 谐波种类 | 单数,偶数,全部,自定义；有谐波的振幅及相位都可以设定 | ||||
| AM调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波,脉冲波,任意波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | 0% 至 120.0% | ||||
| 信号来源 | 内部 / 外部 | ||||
| FM调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | DC 至 30 MHz(1 uHz 分辨率) | DC 至 20 MHz(1 uHz 分辨率) | |||
| 信号来源 | 内部 / 外部 | ||||
| PM调变 | |||||
| 载波波形 | 正弦波,三角波,斜波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 相位偏移 | 0∘至360∘, 0.1∘分辨率 | ||||
| 信号来源 | 内部 | ||||
| SUM相加调变 | |||||
| 载波波形 | 正弦波,三角波,斜波,脉冲波,噪声 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 比例 | 0%至的载波振幅, 0.01%分辨率 | ||||
| 信号来源 | 内部/外部 | ||||
| PWM调变 | |||||
| 载波波形 | 方波 | ||||
| 调变波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 调变频率 | 2 mHz 至 20 kHz | ||||
| 偏移 | 脉冲宽度的0% ～ 100.0%, 0.1%分辨率 | ||||
| 信号来源 | 内部 / 外部 | ||||
| FSK调变 | |||||
| 载波波形 | 正弦波,方波,三角波,斜波,脉冲波 | ||||
| 调变波形 | 50%方波占空比 | ||||
| 内部频率 | 2 mHz 至 1 MHz | ||||
| 频率范围 | DC至30MHz | DC至20MHz | |||
| 信号来源 | 内部 / 外部 | ||||
| 扫瞄 | |||||
| 波形 | 正弦波,方波,三角波,斜波 | ||||
| 型态 | 频率,振幅 | ||||
| 功能 | 线性或对数 | ||||
| 方向 | 上或下 | ||||
| 起始/终止频率 | 波形的范围内的任何频率 | ||||
| 扫瞄时间 | 1 ms 至 500 s (1 ms分辨率) | ||||
| 触发模式 | 单次,外部,内部 | ||||
| 触发来源 | 内部/外部 | ||||
| 丛发 | |||||
| 波形 | 正弦波,方波,三角波,斜波，脉冲波，任意波(N-循环) | ||||
| 频率 | 1 uHz至30 MHz (4) | 1 uHz至20MHz (4) | |||
| 计数 | 1 至 1000000 循环或无限 | ||||
| 起始/终止相位 | -360.0∘至 +360.0∘ (0.1° 分辨率) | ||||
| 内部周期 | 1 us 至 500 s | ||||
| 网关来源 | 外部触发 | ||||
| 触发来源 | 单次,外部或内部速率 | ||||
| 触发延迟 | N-循环, 无限: 0us 至 100 s(1us分辨率) | ||||
| 外部调变输入 | |||||
| 类型 | AM, FM, PWM | ||||
| 电压范围 | ± 5V 满刻度 | ||||
| 输入阻抗 | 10kΩ | ||||
| 频率 | DC 至 20 kHz | ||||
| 外部触发输入 | |||||
| 型态 | FSK,丛发,扫瞄 | ||||
| 输入准位 | TTL 兼容 | ||||
| 斜度 | 上升或下降(可选择) | ||||
| 脉冲宽度 | > 100 ns | ||||
| 输入速率 | DC 至 1 MHz | ||||
| 输入阻抗 | 10kΩ,直流耦合 | ||||
| 等待时间 | 扫瞄：< 10 us (典型值)；丛发：< 100 ns (典型值) | ||||
| 抖动 | 扫瞄：2.5 us；丛发：1 ns; 脉冲波除外,300 ps | ||||
| 10MHz 参考输出 | |||||
| 输出电压 | 1 Vp-p/50Ω 方波 | ||||
| 输出阻抗 | 50Ω, 交流耦合 | ||||
| 输出频率 | 10MHz | ||||
| 10MHz 参考输入 | |||||
| 输入电压 | 0.5Vp-p 至 5 Vp-p | ||||
| 输入阻抗 | 1kΩ, 单端, 交流耦合 | ||||
| 输入频率 | 10MHz ± 0.5% | ||||
| 波形 | 正弦波或方波(50±5%占空比) | ||||
| 接地隔离 | 42Vpk | ||||
| 调变输出 | 只有AFG-3031/3021机种 | ||||
| 型态 | AM, FM, PM,PWM,SUM,扫瞄 | ||||
| 振幅范围 | ≧ 1Vpp | ||||
| 阻抗 | > 10kΩ典型值 | ||||
| 外部同步 | |||||
| 相位延迟() | 串联接线: 39ns + (N-2)*39ns ± 25ns并联接线: (N-1)*6ns ± 25ns(N是连接仪器的数量) | ||||
| 多的连接数量 | 串联接线: 4, 并联接线: 6 | ||||
| 适用功能 | 正弦波,方波,三角波,脉冲波,斜波,谐波,调变,扫瞄,丛发 | ||||
| 储存/呼叫 | 10组内存空间 | ||||

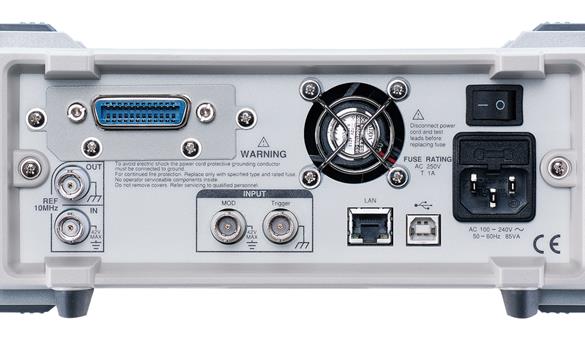

| 界面 | GPIB(选配), LAN, USB | ||||
| 屏幕 | 4.3 inch TFT LCD, 480 × 3 (RGB) × 272 | ||||
| 一般规格 | |||||
| 电源 | 交流电100～240V , 50～60Hz | ||||
| 消耗功率 | 85 VA | ||||
| 操作环境 | 符合规格的温度: 18 ~ 28∘C；工作温度 : 0 ~ 40∘C；相对湿度:≤ 80%, 0 ~ 40°C；≤ 70%, 35 ~ 40°C；安全等级： CAT Ⅱ | ||||
| 工作高度 | 2000 米 | ||||
| 污染程度 | IEC 61010 Degree 2, 室内使用 | ||||
| 储存温度 | -10 ~ 70∘C, 湿度: ≤70% | ||||
| 尺寸 (WxHxD) | 桌上型 : 265 (W) x 107 (H) x 374 (D) | ||||
| 重量 | 约. 4kg | ||||
| 安全性设计符合 | EN61010-1 | ||||
| EMC测试符合 | EN 55011, IEC-61326-1 | ||||
| 配件 | 测试线GTL-110× 1 (AFG-3031/AFG-3021),测试线GTL-110× 2 ( AFG-3032/AFG-3022),使用手册光盘×1,简易手册x1,电源线x1 | ||||
| (1). 总共十个波形可以被存储。（每个波形可以由8M点）。 | |||||
| (2). 当操作温度在0∘C至28∘C之外的范围,规格会添加输出幅度的1/10和偏移于每度∘C规范下（1年规范）。 | |||||
| (3). 边沿时间在高频率会降低。 | |||||
| (4). 正弦波及方波波形过25MHz以上只被允许使用”无限”计数。 | |||||
| (5). 谐波失真及寄生噪声在低振幅时被限制在-70dBm的底噪。 | |||||
