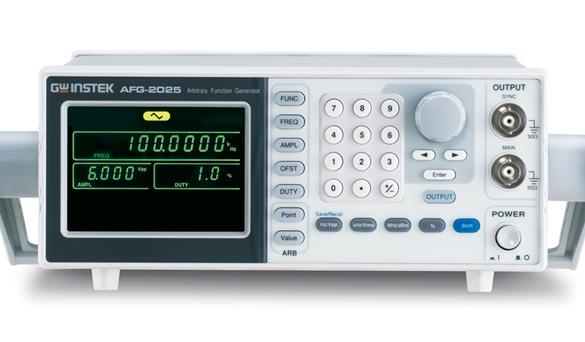

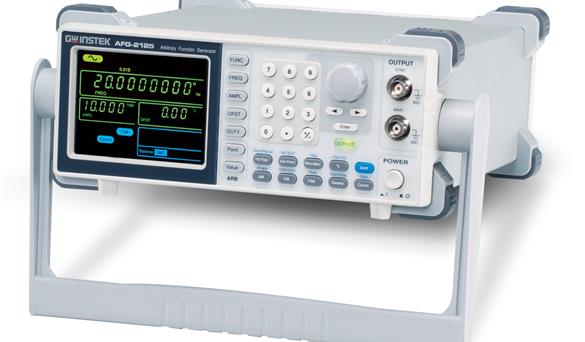

AFG-2000系列AFG-2225 AFG-2005任意波形信号发生器产品详细规格
快速选型
| 型号 | 频率范围 | 采样率 | 分辨率 | 波形长度 | 通道数 |
| AFG-2225 | 1uHz-25MHz | 120MSa/s | 10bits | 4K | 2 |
| AFG-2005 | 0.1Hz-5MHz | 20MSa/s | 10bits | 4K | 1 |
| 详细规格 | ||||||
| AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | ||||||
| 正弦波/方波/三角波 | ||||||
| 任意波功能 | ||||||
| 采样率 | 20MSa/s | |||||
| 重建率 | 10MHz | |||||
| 记录长度 | 4k点 | |||||
| 垂直分辨率 | 10位 | |||||
| 频率特性 | ||||||
| 范围 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/锯齿波 | 1MHz | |||||
| 分辨率 | 0.1Hz | |||||
| 稳定度 | ±20ppm | |||||
| 老化率 | ±1ppm/year | |||||
| 误差容忍 | ＜10mHz | |||||
| 输出特性 | ||||||
| 幅值 范围 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路)；≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路) | |||||
| 度 | 设定值的±1%±1mVpp；(1kHz, ＞10mVpp) | |||||
| 分辨率 | 1mV或3位 | |||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||
| 单位 | Vpp，Vrms，dBm | |||||
| 直流偏移 范围 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路) | |||||
| 度 | 设定值的1%+2mV+幅值的0.5% | |||||
| 波形输出 阻抗 | 50Ω典型值(固定)；＞10MΩ(输出关闭) | |||||
| 保护 | 短路保护；过载继电器自动禁止输出 | |||||
| SYNC输出 准位 | TTL-compatible into＞1kΩ | |||||
| 阻抗 | 50Ω正常值 | |||||
| 上升/下降时间 | ≤25ns | |||||
| 正弦波特性 | ||||||
| 谐波失真 | -55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp | |||||
| 方波特性 | ||||||
| 上升/下降时间 | 输出时，≤25ns(接50Ω负载) | |||||
| 过激信号 | ＜5% | |||||
| 不对称性 | 周期的1%+1ns | |||||
| 可调占空比 | 1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全频段1%的分辨率) | |||||
| 三角波特性 | ||||||
| 线性度 | ＜峰值输出的0.1% | |||||
| 可调对称性 | 0%~(0.1%的分辨率) | |||||
| AM调制 | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 正弦波、方波、三角波 | |||||
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 深度 | 0%~120.0% | |||||
| FM调制 | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 正弦波、方波、三角波 | |||||
| 调变频率 | 2mHz~20kHz(Int)；DC~20kHz(Ext) | |||||
| 偏差 | DC~频率 | |||||
| FSK | ||||||
| 载波波形 | 正弦波、方波、三角波 | —— | ||||
| 调变波形 | 50%占空比方波 | |||||
| 内部频率 | 2mHz~20kHz | |||||
| 频率范围 | 0.1Hz~频率 | |||||
| 扫描 | ||||||
| 扫描时间 | 1ms~500s | —— | ||||
| 波形种类 | 正弦波、方波、三角波 | |||||
| 扫描形态 | 线性或对数 | |||||
| 开始/截止频率 | 0.1Hz~频率 | |||||
| 计频器 | ||||||
| 范围 | 5Hz~150MHz | —— | ||||
| 度 | 时基度±1count | |||||
| 时基 | ±20ppm(23℃±5℃)，热机30分钟 | |||||
| 分辨率 | 分辨率：对于1Hz，100nHz；对于100MHz，0.1Hz | |||||
| 输入阻抗 | 1MΩ/150pf | |||||
| 灵敏度 | ≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz) | |||||
| 存储/调取 | ||||||
| 10组存储设置 | ||||||

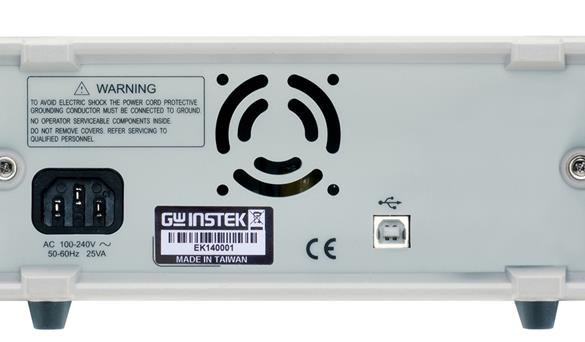

| 接口 | ||||||
| USB(Devices) | ||||||
| 电源 | ||||||
| AC 100~240V，50~60Hz | ||||||
| 功率消耗 | ||||||
| 65VA | ||||||
| 尺寸&重量 | ||||||
| 266(W)×107(H)×293(D)mm；约3.2kg | 266(W)×107(H)×293(D)mm；约3.1kg | |||||
