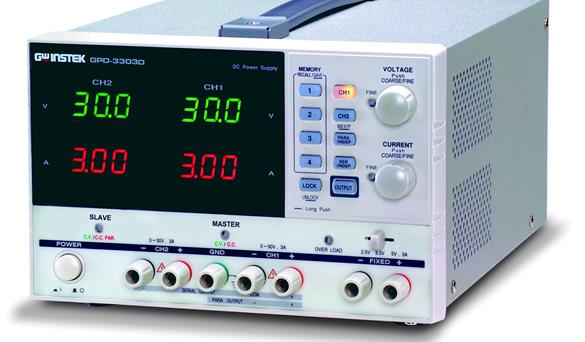

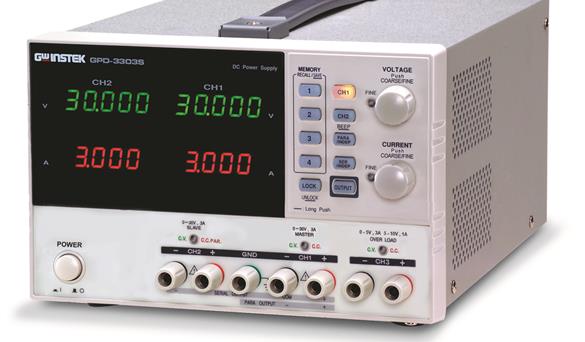

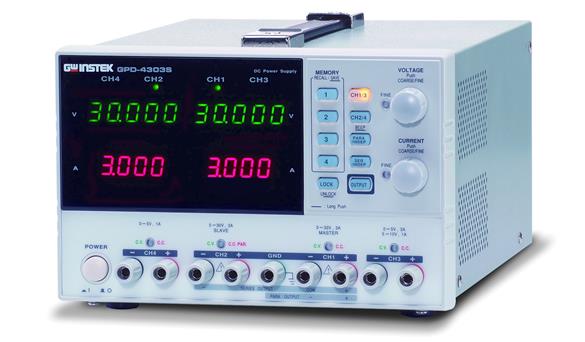

GPD系列线性GPD-2303S,GPD-3303S,GPD-4303S,GPD-3303D可编程线性直流电源产品详细规格
快速选型
| 型号 | 电流 | 电压 | 功率 | 通道数 | 备注 | 标配接口 |
| GPD-2303S | 3A | 30V | 180W | 2 | 30V/3A*2 | USB |
| GPD-3303S | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |
| GPD-4303S | 3A | 30V | 195W | 4 | 30V/3A*2,5V/3A,5V/1A | USB |
| GPD-3303D | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |
| 详细规格 | ||||||||||||
| GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | |||||||||
| 输出 | ||||||||||||
| 通道 | CH1 | CH2 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 |
| 电压 | 0~30V | 0~30V | 0~30V | 0~30V | 2.5/3.3/5.0V | 0~30V | 0~30V | 0~5V或5.001V~10V | 0~5V | 0~30V | 0~30V | 2.5/3.3/5.0V |
| 电流 | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A或0~1A | 0~1A | 0~3A | 0~3A | 0~3A |
| 定电压模式 | ||||||||||||
| 变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
| 涟波&噪声 | ≤1mVrms (5Hz~1MHz) | |||||||||||
| 恢复时间 | ≤100uS (负载改变50%，小负载0.5A) | |||||||||||
| 温度系数 | ≤300ppm/℃ | |||||||||||
| 输出范围 | 0~额定电压，持续可调 | |||||||||||
| 定电流模式 | ||||||||||||
| 变动率 | 电压变动率≤0.2% + 3mA；负载变动率≤0.2% + 3mA | |||||||||||
| 涟波电流 | ≤3mArms | |||||||||||
| 输出范围 | 0~额定电流，持续可调 | |||||||||||
| 追踪模式 | ||||||||||||
| 并联变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) ； ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
| 串联变动率 | 电压变动率≤0.01% + 5mV；负载变动率≤300mV；追踪误差≤0.5%±10mV (10~30V 空载) 接入负载≤300mV) ≤0.5%±30mV (0~9.99V 空载)接入负载≤300mV) | |||||||||||
| 追踪误差 | ≤0.5%±10mV | ≤0.5%±50mV | ||||||||||
| 表头 | ||||||||||||
| 显示 | 电压：4 3/4位0.4’’ LED显示；电流：3 3/4位0.4’’ LED显示 | 电压：2 3/4位0.4’’ LED显示；电流：2 3/4位0.4’’ LED显示 | ||||||||||
| 分辨率 | 电压：1mV；电流：1mA | 电压：100mV；电流：10mA | ||||||||||
| 编程度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
| 读值度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
| CH3规格 | ||||||||||||
| 输出电压 | — | (2.5V/3.3V/5V)±8% | 0~5V/5~10V | (2.5V/3.3V/5V)±8% | ||||||||
| 输出电流 | 3A | 0~3A/0~1A | 3A | |||||||||
| 变动率(25±5℃) | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | |||||||||
| 涟波&噪声 | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | |||||||||
| 锁键功能 | ||||||||||||
| 有 | ||||||||||||
| 保存/调取 | ||||||||||||
| 4组 | ||||||||||||
| 电源 | ||||||||||||
| AC 100V/120V/220V/230V±10%，50/60Hz | ||||||||||||
| 尺寸&重量 | ||||||||||||
| 210(W)×130(H)×265(D) mm；约7kg | ||||||||||||
